Сечение кабеля: как выбрать для розеток и освещения

Сечение кабеля: с чего начать

Сечение кабеля подбирают после составления списка потребителей на линии. Для начала разделите электрику на группы: освещение, обычные розетки, кухня, стиральная машина, водонагреватель, тёплый пол и другие мощные приборы.

На этой странице собраны базовые правила выбора, таблица для быстрой оценки и порядок проверки расчёта. Если нужно получить конкретное значение по мощности и длине, используйте расчёт сечения кабеля по мощности и длине, а результат сверяйте с номиналом автомата.

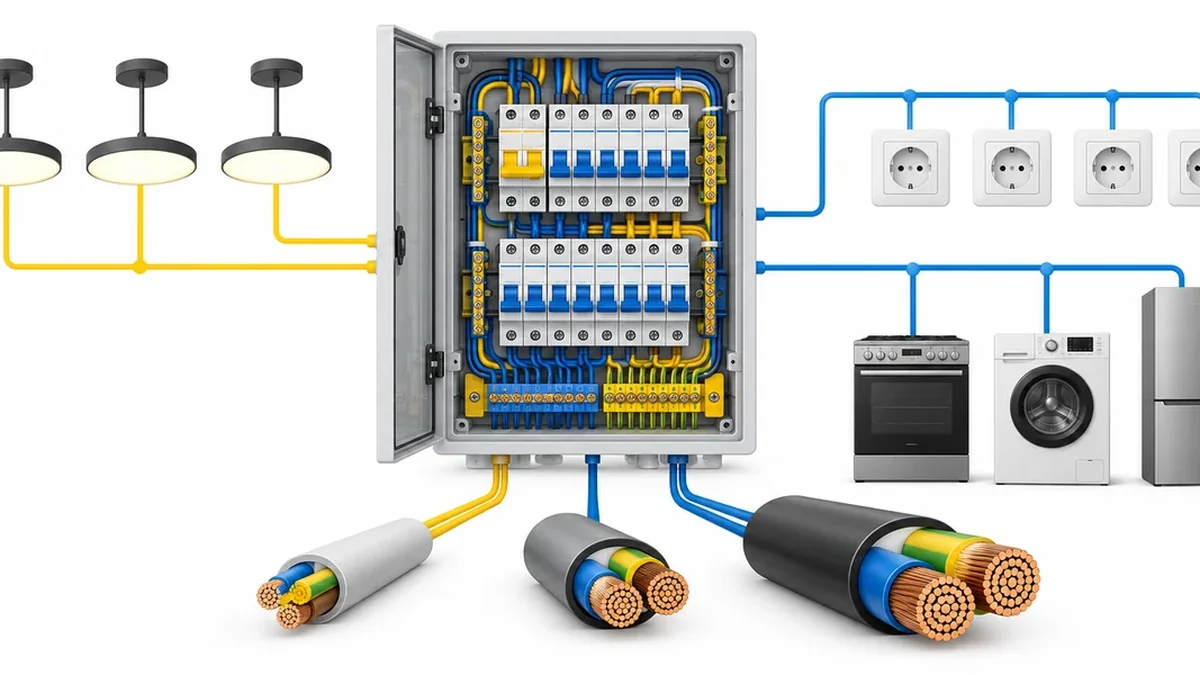

Для квартиры обычно отдельно планируют розеточные и осветительные линии. В частном доме к ним добавляются ввод, наружные потребители, насосы, мастерская и оборудование в технических помещениях. О кабеле для всей квартирной проводки читайте в материале о выборе кабеля для проводки в квартире.

Какое сечение нужно для розеток и света

Для бытового освещения часто применяют медный кабель сечением 1,5 мм². Розеточную линию обычно выполняют медным кабелем 2,5 мм². Эти значения подходят для распространённых условий, но не заменяют расчёт: длинная линия, пучок кабелей, высокая температура или скрытая прокладка могут изменить допустимую нагрузку.

Мощный прибор лучше подключать отдельной линией от щита. Так проще подобрать защиту и меньше риск, что одновременно включённые чайник, духовка и посудомоечная машина перегрузят одну группу. Для кухни полезно отдельно посмотреть сечение кабеля для розеток и варочной панели.

Не увеличивайте автомат, чтобы линия не отключалась. Автомат защищает кабель от перегрева, поэтому его номинал выбирают после сечения и условий прокладки, а не наоборот.

4 шага для предварительного выбора

Расчёт начинается с мощности, но одной формулы недостаточно. В бытовой сети часть приборов работает не постоянно, однако для защиты берут разумно возможную одновременную нагрузку, а не только среднее потребление.

• Запишите мощность каждого прибора, который может работать на линии одновременно. Значение смотрите на шильдике или в паспорте.
• Сложите мощности и при необходимости переведите их в ток. Для однофазной сети ориентировочно используют формулу I = P / U, где P указана в ваттах, а U в вольтах.
• Проверьте длину линии от щита до самого дальнего потребителя. На длинном участке нужно учитывать падение напряжения и пусковые токи.
• Сопоставьте результат с допустимым током кабеля, способом прокладки и номиналом автомата. Слабое место определяет безопасность всей линии.

Расчёт по мощности особенно важен для электрического отопления, насосов, компрессоров и кухонной техники. Для тёплого пола отдельно учитывают площадь нагревательной секции и режим работы, поэтому пригодится материал о кабеле для тёплого пола и его подключении.

После предварительного выбора остаётся проверить, как кабель будет проложен и защищён. Один и тот же провод в открытом воздухе, в утеплителе и в пучке охлаждается по-разному.

Почему длина и способ прокладки меняют выбор

На короткой линии основным ограничением часто становится нагрев жилы. На длинной линии добавляется падение напряжения: прибор может работать слабее, запускаться с трудом или получать нестабильное питание.

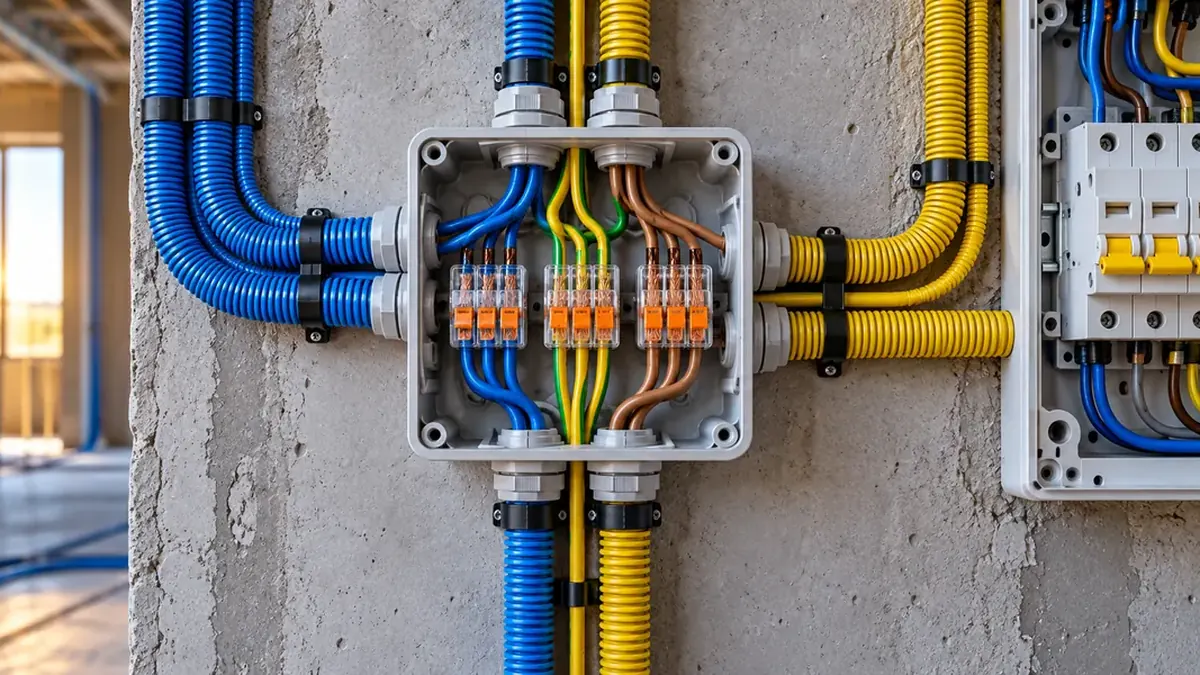

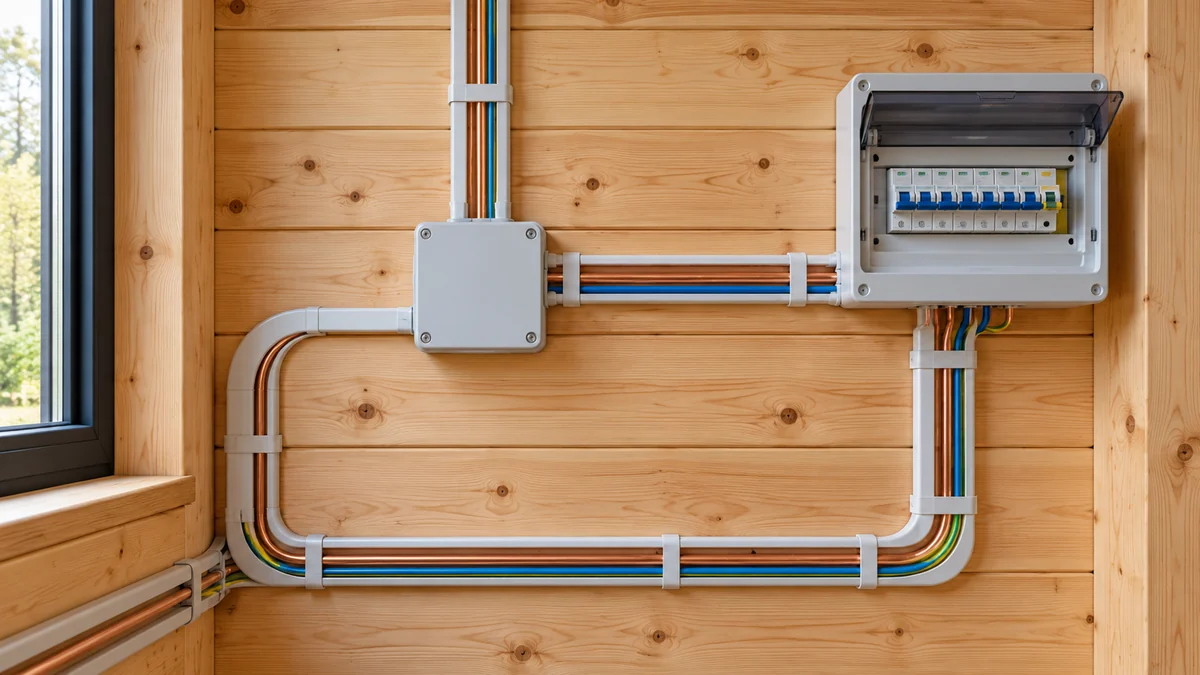

Кабель в теплоизоляции, трубе с плотным заполнением или общей группе нагревается сильнее, чем один кабель на открытом воздухе. В деревянном доме также нужны меры против повреждения изоляции и распространения огня. Практические варианты описаны в статье о прокладке кабеля в деревянном доме.

Запас по длине тоже планируют заранее: кабель должен доходить до коробки, розетки и щита без натяжения. О том, сколько оставить при ремонте, читайте в материале о запасе кабеля при ремонте дома.

Что нельзя упускать при выборе защиты

Автоматический выключатель должен отключить линию раньше, чем кабель начнёт опасно нагреваться. Поэтому схема подбирается в порядке: нагрузка, сечение и материал кабеля, способ прокладки, автомат, УЗО и проверка отключения.

УЗО защищает человека от опасной утечки, но не заменяет автомат от перегрузки и короткого замыкания. Схему выбора автомата и УЗО смотрите в материале о подборе и подключении автоматов и УЗО, а особенности устройства для дома, ванной и отдельных линий разобраны в статье о выборе УЗО для квартиры и частного дома.

Защитные устройства должны соответствовать системе заземления и схеме щита. Ошибка в нулевых и защитных проводниках может привести к ложным отключениям или оставить корпус прибора без защиты.

Как проверить выбор перед прокладкой

Перед покупкой кабеля зафиксируйте не только сечение жилы, но и число жил, материал, тип изоляции и предполагаемый маршрут. Для розетки обычно нужен защитный проводник, а для освещения его наличие зависит от схемы и оборудования, но в новой проводке его часто предусматривают заранее.

1. Нарисуйте план щита и всех групп. Подпишите розетки, светильники и отдельные мощные приборы.
2. Составьте список нагрузок по каждой группе и отметьте приборы с электродвигателем или нагревателем.
3. Измерьте длину трассы с учётом подъёмов к коробкам, розеткам и щиту. Добавьте рабочий запас, но не заменяйте им правильный расчёт.
4. Выберите сечение и количество жил, затем проверьте допустимый ток с учётом способа прокладки.
5. Подберите автомат и УЗО, проверьте селективность и совместимость с системой заземления.
6. Перед закрытием стен сфотографируйте трассы и подпишите группы в щите. После монтажа проверьте соединения и работу защиты.

Для соединения старого алюминиевого участка с новой медной линией нужны специальные клеммы или зажимы, рассчитанные на разные металлы. Скрутка меди с алюминием без подходящего соединителя со временем окисляется и нагревается. Безопасные варианты собраны в материале о соединении кабелей разного сечения.

Защитный проводник нельзя выбирать по остаточному принципу или использовать вместо него рабочий ноль. Требования к его выбору и прокладке описаны в статье о заземляющем проводе для дома.

5 ошибок, из-за которых кабель греется

Первая ошибка, выбор по одной таблице без учёта длины и способа прокладки. Табличное значение помогает начать расчёт, но реальная линия может проходить в утеплителе, общей трубе или через несколько соединительных коробок.

Вторая ошибка, подключение нескольких мощных приборов к одной розеточной группе. Третья, установка автомата с большим номиналом, чтобы скрыть перегрузку. Четвёртая, покупка кабеля с фактическим сечением меньше заявленного. Пятая, слабые клеммы, плохо затянутые винты и соединение несовместимых металлов.

При покупке смотрите маркировку, количество жил и состояние изоляции, а не только внешний диаметр. Толстая оболочка не доказывает, что внутри жилы нужного сечения. Подробный список проблем собран в статье об ошибках выбора сечения кабеля.

Если линия уже проложена и греется, не начинайте с замены автомата на больший. Сначала отключите нагрузку, найдите место нагрева и проверьте соединения, розетки, коробки и сам кабель.

Когда расчёт можно считать готовым

Расчёт можно принимать в работу, когда для каждой группы известны назначение, максимальная нагрузка, длина, материал и сечение кабеля, способ прокладки и номинал защиты. В щите должны быть понятные подписи, а соединения доступны для осмотра.

Для сложных линий, деревянного дома, мощного отопления и реконструкции старой проводки лучше получить проверку специалиста. Расчёт на сайте ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.

Главный ориентир прост: кабель выбирают по реальной нагрузке и условиям прокладки, а автомат защищает именно этот кабель. Такой порядок помогает не переплачивать за случайно большое сечение и не рисковать из-за слишком маленького.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
