Как рассчитать сечение кабеля по мощности и длине

Чтобы рассчитать сечение кабеля для нагрузки 3,5 кВт на расстоянии 30 м от щита, начните с медного кабеля 3×2,5 мм² и автомата 16 А как предварительного варианта. Здесь 15,2 А приходится на нагрузку, а около 6,4 В теряется в линии при упрощённом расчёте. Окончательный выбор зависит от нагрева, способа прокладки и проверки защиты.

1. Из чего складывается итоговое сечение

Считаем две вещи: выдержит ли кабель рабочий ток и какое напряжение останется у прибора. Из полученных вариантов выбираем больший, затем проверяем согласование с автоматом и условия отключения при повреждении.

Сечение относится к одной жиле, а не ко всему кабелю. Маркировка 3×2,5 означает три жилы по 2,5 мм²: в обычной однофазной линии это фаза, рабочий ноль и защитный проводник.

2. Какие данные нужны до расчёта?

Запишите мощность одновременно работающих приборов, напряжение сети, материал жил и длину трассы. Укажите также способ прокладки: открыто, в трубе, в стене, в теплоизоляции или рядом с другими нагруженными кабелями. Одинаковое сечение при разных условиях отводит тепло по-разному.

Длину берите от щита до потребителя по реальному маршруту, включая подъёмы и спуски. Для нашего примера это 30 м в одну сторону, а не сумма фазного и нулевого проводников: удвоение появится в формуле.

3. Как рассчитать сечение кабеля: 5 шагов

Возьмём однофазный нагреватель мощностью 3500 Вт при 230 В. Для него коэффициент мощности близок к единице, поэтому делим мощность на напряжение без дополнительных множителей.

1. Вычислите рабочий ток: I = P / U = 3500 / 230 ≈ 15,2 А.
2. Выберите начальное стандартное сечение, например медь 2,5 мм². Это кандидат для проверки, а не готовое назначение.
3. Найдите допустимый длительный ток для конкретного кабеля и способа прокладки. Учтите температуру, группировку и теплоизоляцию.
4. Проверьте падение напряжения на длине трассы. Если оно превышает принятый для проекта предел, увеличьте сечение.
5. Согласуйте автомат с нагрузкой и допустимым током кабеля. Проверьте отключение при коротком замыкании в конце линии.

В «Калькулятор сечения» вводите те же исходные данные: мощность, длину, материал и параметры сети. Если инструмент не учитывает прокладку в утеплителе или несколько кабелей в одной трубе, его результат требует отдельной проверки.

4. Где формула мощности перестаёт работать

Формула I = P / U подходит не для любой нагрузки. У двигателя, компрессора или электронного блока питания ток зависит также от коэффициента мощности, а при запуске может кратковременно возрастать.

• Нагреватель: для предварительного расчёта обычно достаточно мощности и напряжения.
• Двигатель: используйте паспортный ток; если указана механическая мощность, учитывайте ещё и КПД.
• Трёхфазная симметричная нагрузка: I = P / (√3 × U × cos φ), где U обозначает линейное напряжение.
• Несколько приборов: считайте реальное одновременное включение, а не произвольную половину суммы.
• Розеточная группа: учитывайте возможные переносные нагрузки, а не только приборы, купленные сегодня.

Для распределения бытовых линий пригодятся ориентиры выбора сечения для розеток и освещения. Электрический тёплый пол считайте по мощности секций и схеме регулятора, особенности разобраны в материале про кабель и подключение тёплого пола.

5. Почему длина заставляет увеличить сечение

Считаем потерю напряжения на 30 м

Для однофазной медной линии используем приближение: ΔU = 2 × L × I × ρ / S. Здесь L обозначает длину в одну сторону, S обозначает сечение, а ρ ≈ 0,0175 Ом·мм²/м для меди при 20 °C. Формула учитывает сопротивление жил, но не заменяет полный расчёт сложной сети.

Подставляем числа: 2 × 30 × 15,2 × 0,0175 / 2,5 ≈ 6,4 В. Делим на 230 В и умножаем на 100: получаем около 2,8%. Это потеря только на рассматриваемом участке, без ввода и соединений.

Где заканчивается точность примера

При нагреве сопротивление меди растёт, поэтому реальное падение будет выше расчёта при 20 °C. Предел 3%, если вы приняли его для этой линии, оставляет здесь небольшой запас; это условие примера, а не универсальная норма для всех потребителей.

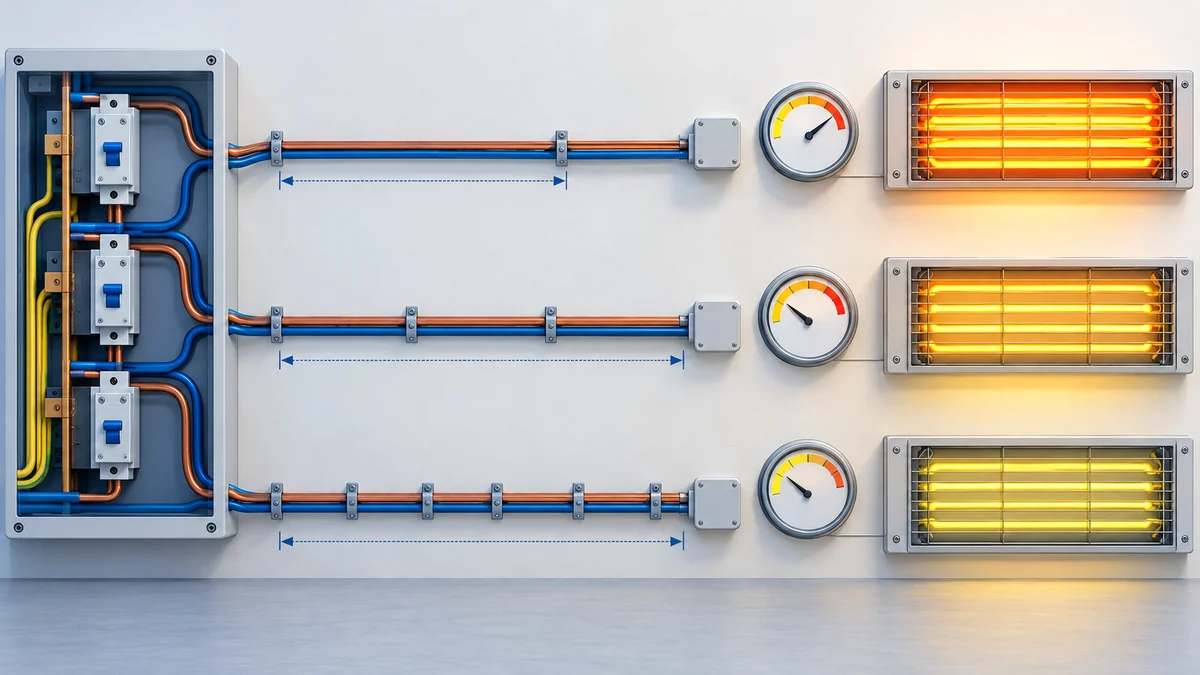

6. Таблица: что меняется на 10, 30 и 60 м

Ниже считаем только падение напряжения при токе 15,2 А и питании 230 В. Материал жил, температура и формула те же, что в примере; таблица не подтверждает допустимый нагрев кабеля.

При длине 60 м и принятом ограничении 3% сечение 4 мм² уже не проходит даже в этом упрощении, а 6 мм² проходит предварительно. Если до начала линии напряжение уже снижено, эти проценты прибавятся к потерям на предыдущих участках.

7. Прокладка может изменить результат

Кабель в утеплителе охлаждается хуже, чем на открытой поверхности. Несколько нагруженных линий рядом дополнительно греют друг друга, поэтому допустимый ток берут с поправками для реальных условий, а не из первой найденной таблицы.

Сначала определите конструкцию и назначение кабеля, затем считайте его нагрузку: поможет разбор выбора кабеля для квартирной проводки. Для деревянных конструкций отдельно проверьте требования к прокладке кабеля в деревянном доме: увеличение сечения не исправляет неподходящий способ монтажа.

8. Как согласовать автомат и УЗО?

Номинал автомата ограничен кабелем

Для нашего тока 15,2 А автомат 16 А рассматриваем предварительно. Проверяем соотношение: рабочий ток нагрузки ≤ номинал автомата ≤ допустимый длительный ток кабеля после поправок. Дополнительно нужны проверка характеристики защиты от перегрузки и условия отключения при коротком замыкании.

Подробности выбора характеристики и номинала есть в инструкции по подбору автомата под нагрузку. Нельзя ставить автомат большего номинала только потому, что прежний отключается: причиной могут быть перегрузка, неисправность или плохой контакт.

УЗО без встроенной защиты от сверхтока не заменяет автомат. Его номинальный ток согласуют со схемой защиты, а дифференциальную уставку выбирают с учётом назначения цепи и утечек, для этого полезен расчёт фонового тока утечки. После монтажа предусмотрите проверку УЗО кнопкой TEST, которая не заменяет измерений электриком.

9. Что записать в задание электрику

Передайте мощность 3,5 кВт, питание 230 В, длину 30 м и фактический способ прокладки. Отдельно укажите предварительные варианты: медный кабель 3×2,5 мм² и автомат 16 А. Попросите подтвердить допустимый ток, потери напряжения и работу защиты в конце линии.

Итог примера: расчёт нагрузки даёт 15,2 А, а проверка длины даёт около 2,8% потерь при 20 °C. Сечение 2,5 мм² остаётся кандидатом, но превращается в окончательный выбор только после проверки условий монтажа и защиты.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
