Какой кабель выбрать для проводки в квартире

Кабель для проводки квартиры: с чего начать

Кабель для проводки квартиры выбирают прежде всего по материалу жилы и сечению. Для новой скрытой проводки разумный базовый вариант, медный кабель с монолитными жилами и оболочкой, которая не поддерживает горение при групповой прокладке.

Алюминий может обходиться дешевле и встречается в старых домах, но он хуже переносит многократные изгибы, сильнее зависит от качества соединения и требует особого внимания к контактам. Для ремонта квартиры это обычно не самый удобный путь.

Сначала составьте список линий: освещение, обычные розетки, кухня, стиральная машина, водонагреватель, кондиционер и другие мощные приборы. Одну длинную линию на всю квартиру не делают: при неисправности вы потеряете питание сразу в нескольких помещениях.

Медь или алюминий: что лучше для квартиры

Медь предпочтительнее там, где проводку прокладывают заново. Она хорошо переносит изгибы при монтаже, надёжно работает в клеммах и позволяет делать компактные соединения. Для большинства квартирных линий это практичный выбор, особенно когда трасса проходит в штробе или трубе.

Алюминиевый кабель имеет смысл рассматривать при ремонте существующей системы, если замена всей проводки невозможна. Соединять медь и алюминий напрямую нельзя: между ними используют подходящие клеммы или переходные решения, рассчитанные на эти материалы.

Подробное сравнение свойств и ограничений есть в материале о медном и алюминиевом кабеле для дома. Не покупайте провод только по внешнему диаметру: толстая изоляция может скрывать жилу меньшего сечения.

Какое сечение выбрать для основных линий

Сечение выбирают не по названию комнаты, а по нагрузке конкретной линии. Для освещения часто используют 1,5 мм², для розеточных групп 2,5 мм², а для мощных потребителей сечение может быть больше. Это ориентиры для предварительного планирования, а не универсальное разрешение подключать любую нагрузку.

При длинной трассе возрастает падение напряжения, а в пучке кабелей ухудшается охлаждение. Поэтому одинаковое сечение не всегда подходит для короткой линии в комнате и длинной линии до кухни. Для нагревательных систем отдельно проверьте сечение кабеля тёплого пола и его подключение.

Если в квартире много мощных приборов, используйте калькулятор сечения: внесите мощность, длину и тип нагрузки. Полученный результат нужно сопоставить с допустимой нагрузкой кабеля, номиналом автомата и фактическими условиями прокладки.

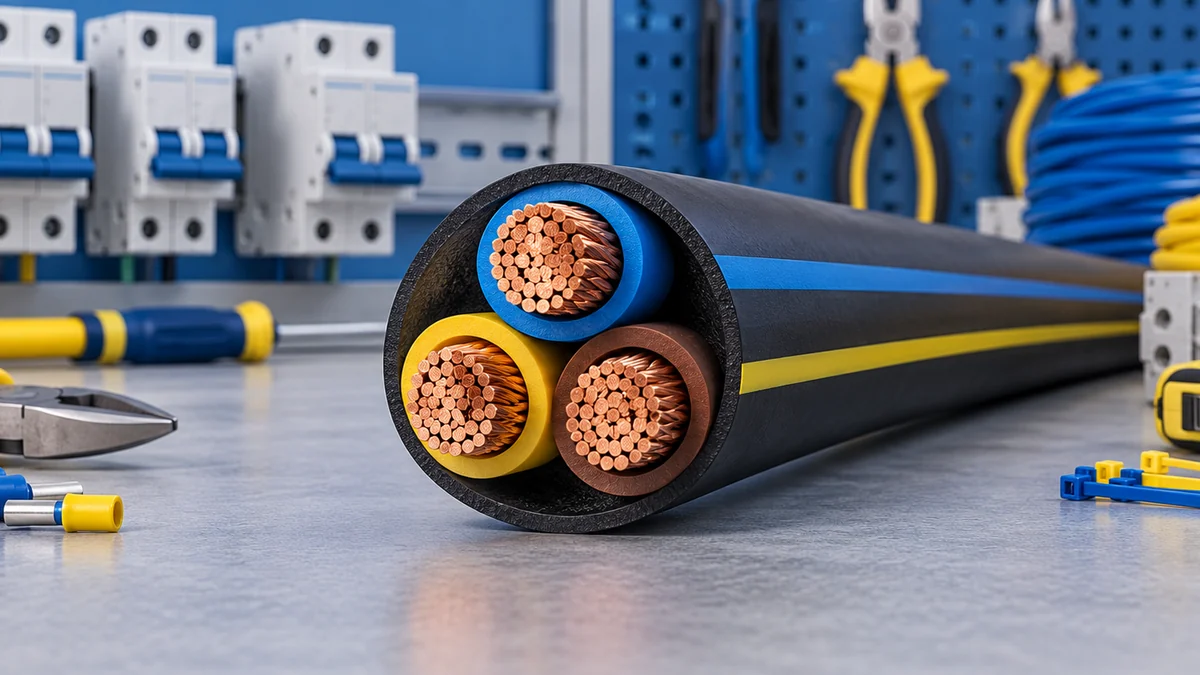

Какую оболочку и маркировку выбрать

Для стационарной квартирной проводки обычно смотрят на кабели с медными жилами и оболочкой, которая не поддерживает горение. Обозначение LS указывает на пониженное дымо- и газовыделение при горении, но сама маркировка не заменяет проверку подлинности и назначения кабеля.

• Берите кабель, предназначенный для стационарной прокладки, а не мягкий шнур для переносных приборов.
• Проверяйте маркировку на оболочке по всей бухте, а не только на наклейке.
• Смотрите число жил: для линии с защитным проводником обычно нужен кабель с отдельной жилой PE.
• Уточняйте допустимый способ прокладки: в стене, трубе, коробе или открыто.
• Не заменяйте силовой кабель акустическим, телефонным или монтажным проводом неизвестного назначения.

Для влажных зон, пустот и горючих оснований требования к защите трассы отличаются. В деревянном доме кабель нельзя просто спрятать под отделку, сначала изучите правила, описанные в материале о прокладке кабеля в деревянном доме.

После выбора марки проверьте, чтобы жила легко входила в клемму автомата и розетки, но не была зажата с чрезмерным усилием. Слишком тонкая жила перегревается, а слишком толстая может плохо помещаться в контактном зажиме.

Как разделить линии в квартире за 5 шагов

Разделение линий помогает подобрать защиту без компромиссов. Освещение не стоит объединять с мощными розетками, а отдельные приборы с большой нагрузкой лучше вести от своего автомата.

1. Нанесите на план квартиры все розетки, выключатели и стационарные приборы.
2. Объедините обычные розетки по помещениям, но вынесите кухню и мощные приборы в отдельные группы.
3. Для каждой группы запишите мощность, примерную длину трассы и сечение жилы.
4. Подберите автомат по допустимой нагрузке линии, а не по желанию получить больше мощности.
5. Проверьте необходимость УЗО или дифавтомата для конкретной группы и предусмотрите защитный проводник.

Номинал автомата не увеличивают ради того, чтобы он реже отключался. Если кабель рассчитан на меньший ток, автомат должен защищать именно кабель. Практические примеры выбора защиты собраны в материале об автомате для розеток и освещения.

УЗО реагирует на ток утечки, но не заменяет автомат от перегрузки и короткого замыкания. При выборе учитывают схему щита, тип сети, ток нагрузки и совместимость устройств, а не только чувствительность на корпусе, подробнее об этом есть в разборе выбора УЗО для квартиры.

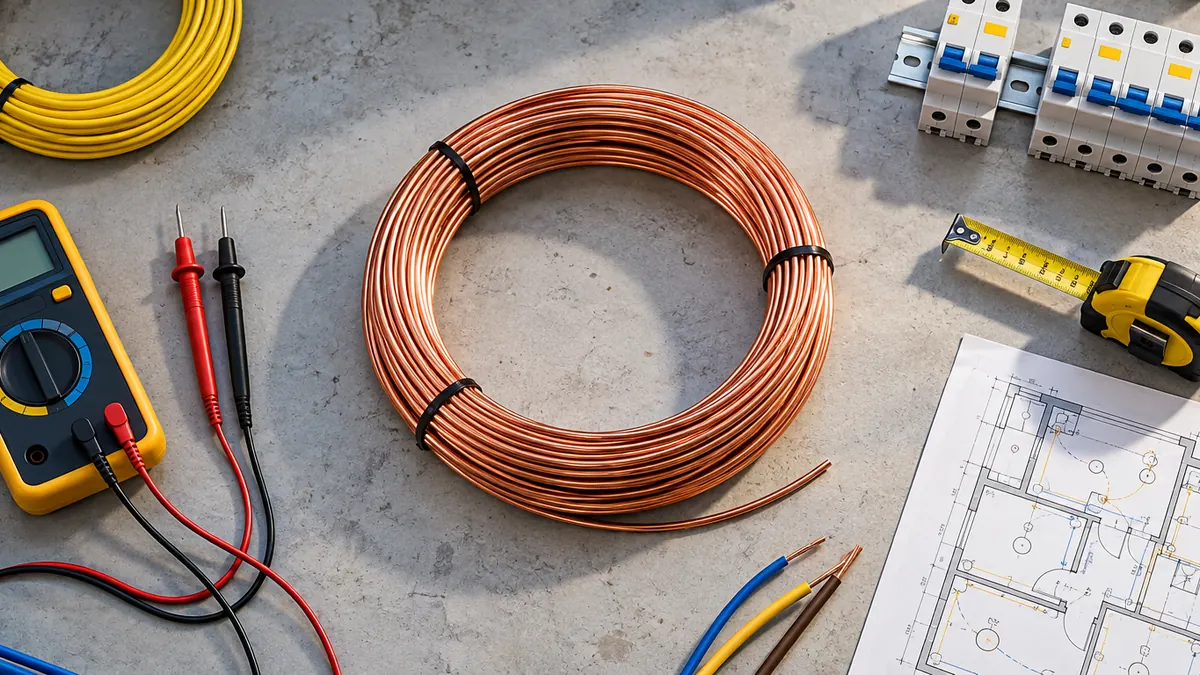

Как проверить кабель перед укладкой

До штробления сравните фактический кабель с проектом. Измерьте длину маршрутов с запасом на ввод в коробки и щит, проверьте целостность изоляции, число жил и отсутствие повреждений оболочки.

На отрезке кабеля можно проверить сечение по диаметру жилы, но этот способ даёт только ориентир и требует аккуратного измерения. Надёжнее сопоставить маркировку, документы продавца и фактическое сопротивление жилы измерительным прибором.

Не прокладывайте силовой кабель вплотную к трубам отопления и газовым коммуникациям, не делайте скрытых скруток и не оставляйте соединения без доступа там, где их можно было разместить в коробке. Повороты трассы выполняют понятными вертикальными и горизонтальными участками, чтобы их можно было найти после отделки.

Если кабель проходит рядом с линиями связи, продумайте разнесение трасс и пересечения под прямым углом. При сомнениях в сечении или сопротивлении изоляции остановите монтаж до проверки.

Кабель для проводки квартиры: мой выбор по задачам

Вывод: для новой квартиры я выбираю медный кабель с монолитными жилами, подходящей для стационарной прокладки оболочкой и сечением, рассчитанным отдельно для каждой группы. Для света обычно рассматривают 1,5 мм², для розеток 2,5 мм², а плиту, бойлер и другие мощные приборы считают отдельно.

Для обычной комнаты лучше простая розеточная линия с понятным автоматом и защитным проводником. Для кухни удобнее несколько групп, чтобы чайник, посудомоечная машина и холодильник не зависели от одной перегруженной трассы.

Защитный проводник выбирают вместе с кабелем, а не добавляют случайным проводом после монтажа. Его сечение и прокладку можно проверить по материалу о заземляющем проводе для дома.

Какие ошибки чаще всего портят проводку

Самая частая ошибка, покупка кабеля по низкой цене без проверки маркировки и сечения. Следом идут перегруженные группы, запас автомата «на будущее», соединение меди с алюминием скруткой и отсутствие понятной схемы трасс.

Не путайте рабочий ноль с защитным проводником и не используйте водопроводные или отопительные трубы как замену заземлению. В квартире сначала выясняют, какая система питания предусмотрена в доме, а затем выбирают допустимое решение, полезные ограничения описаны в материале о безопасном заземлении в квартире.

Не закрывайте стены до проверки всех линий и фотографирования трасс с привязками к углам и проёмам. После отделки такая схема поможет безопасно сверлить стены и быстрее найти нужную линию.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
