Как правильно проложить кабель в деревянном доме

С чего начать прокладку кабеля в деревянном доме

Если проложить кабель деревянном доме по порядку, на планирование и разметку обычно уходит 1-2 дня, на монтаж небольшого этажа 2-4 дня, на проверку и маркировку ещё несколько часов. На выходе вы получаете понятные группы, доступные соединения и трассы, которые можно проверить без разбора стен.

Начните не с покупки бухты, а со списка потребителей. Отдельно запишите розетки комнат, кухонные приборы, бойлер, насос, стиральную машину, отопление, наружное освещение и резервные линии. Для каждой группы отметьте примерную мощность и длину маршрута от щита.

Сечение подбирают по нагрузке и длине линии, затем проверяют совместимость с автоматом и УЗО. Для быстрой предварительной оценки используйте правила выбора сечения кабеля, но мощные приборы лучше считать отдельно, а не складывать в одну розеточную группу.

Пошаговый порядок работы

Работайте по схеме от общего к частному: ввод, щит, группы, трассы, коробки, конечные точки. До сверления убедитесь, что в древесине нет скрытых старых проводов, труб и крепежа.

1. Составьте план потребителей и разделите их на группы: освещение, розетки комнат, кухня, санузел, отопление, улица и отдельные мощные приборы.

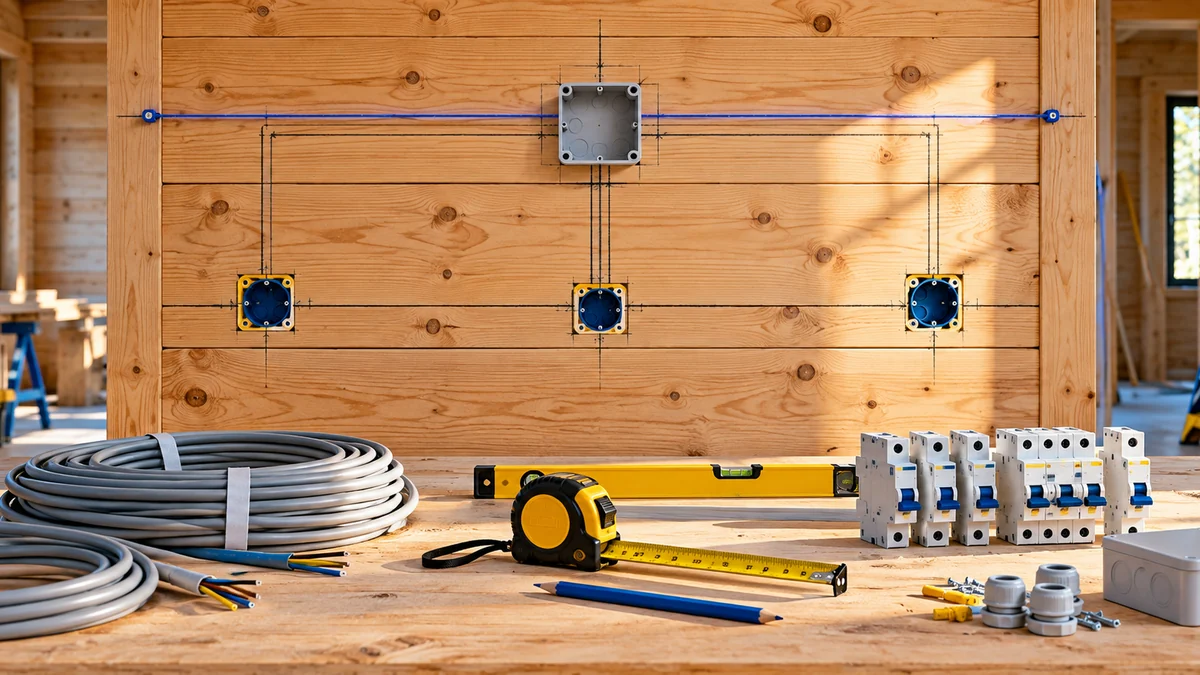

2. Нанесите трассы на стены и потолок. Ведите их вертикально и горизонтально, без диагоналей. Сфотографируйте разметку до закрытия отделкой.
3. Подберите кабель, защитные трубы или короба, распределительные коробки, подрозетники, крепёж и маркировку. Для каждого участка оставьте небольшой запас по длине.
4. Закрепите защитные элементы, протяните кабель без натяга и резких перегибов. В коробках оставьте запас для повторного подключения.
5. Подпишите оба конца каждой линии, проверьте непрерывность жил, изоляцию и правильность соединений. Только после этого подключайте автомат и нагрузку.

Кабель не должен лежать на горячей поверхности, касаться острых кромок или зажиматься крепежом. Крепления ставят так, чтобы трасса не провисала, но оболочка не деформировалась.

Как выбрать трассу и способ монтажа

Для деревянного дома практичнее открытая проводка: кабель идёт по стене в негорючем коробе, трубе или на изоляторах. Такой вариант легко осмотреть, заменить и найти повреждение. Внутри декоративной отделки кабель не должен оставаться без защиты.

Короб выбирайте с запасом по объёму. Внутри не должно быть плотной набивки, а крышка должна закрываться без усилия. При нескольких линиях разделяйте их перегородками или разными трассами, если этого требует выбранная система монтажа.

Подрозетники и коробки крепят к основанию так, чтобы они не шатались. В местах прохода через брус или доску ставят втулку, гильзу либо другой элемент, который защищает оболочку от перетирания. Металл проходки не должен резать изоляцию.

Какой кабель и защиту выбрать

Для стационарной домашней проводки обычно выбирают кабель с медными жилами и оболочкой, рассчитанной на неподвижную прокладку. Смотрите не только на число жил, но и на материал оболочки, допустимый способ монтажа, температуру и сечение.

Для розеточной линии нужна защитная жила PE, поэтому кабель берут с тремя жилами: фаза, рабочий ноль и защитный проводник. Для однофазного освещения также заранее решите, где будет защитный проводник и как его подключать в светильнике.

Не смешивайте в одной клемме медь и алюминий без подходящего соединителя. Если в доме уже есть старая алюминиевая сеть, переход выполняют через клеммы или зажимы, предназначенные для разных металлов. Подробнее о выборе материала рассказано в материале медный или алюминиевый кабель для дома.

Особые линии считают отдельно. Для тёплого пола учитывают мощность нагревательной секции, длину трассы и место подключения терморегулятора, а не подключают её наугад к ближайшей розетке. Схему такого решения смотрите в материале про кабель для тёплого пола.

Как разделить линии и собрать щит

Одна общая линия на весь дом неудобна и небезопасна. При неисправности вы потеряете сразу всё освещение и розетки, а нагрузка на один участок станет слишком большой. Разделение на группы облегчает расчёт, поиск неисправности и ремонт.

Минимальный принцип такой: освещение отдельно от розеток, кухня отдельно от комнат, санузел и улица отдельно, мощные приборы на самостоятельных линиях. Конкретное количество групп зависит от площади, мощности приборов и длины кабелей. Схему распределения можно сверить по руководству о разделении электропроводки на группы.

В щите каждой линии нужны понятная подпись и свой защитный аппарат. Номинал автомата выбирают по допустимому току кабеля, а не по желанию получить больше мощности из той же жилы. УЗО и дифавтоматы подбирают с учётом назначения линии, влажных зон и типа нагрузки.

Перед окончательным подключением проверьте, что защитные проводники не соединены с рабочим нулём после разделения системы. Ошибки в заземлении ищите отдельно, по схеме и измерениям, а не только по цвету изоляции.

Где проходят соединения и проходы через стены

Распределительные коробки ставьте там, где к ним можно добраться после отделки. Не закрывайте их плиткой, вагонкой или натяжным потолком без предусмотренного доступа. Каждое соединение должно выдерживать ток линии и быть защищено от случайного касания.

Повороты делайте плавными, а запас кабеля оставляйте в коробках и подрозетниках. Не натягивайте жилы до предела, особенно на длинных трассах: при усадке древесины и сезонных изменениях влажности запас пригодится.

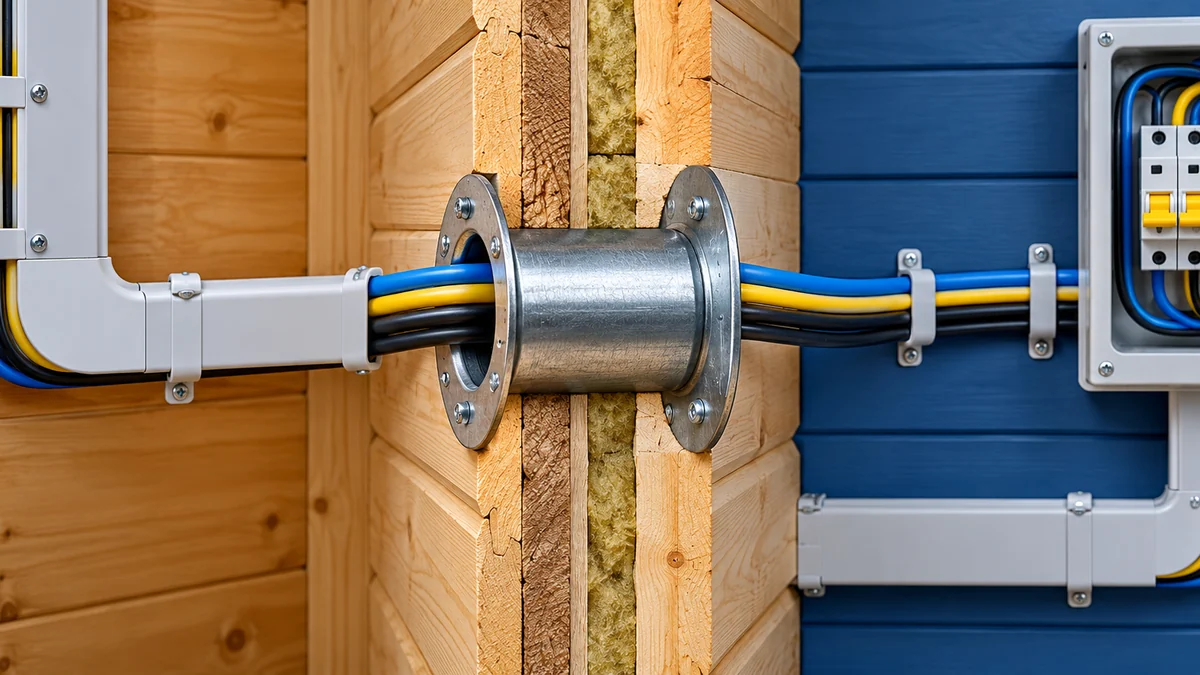

Через стену кабель ведут в гильзе или защитной втулке. Если рядом есть дымоход, печь, труба отопления или другое горячее место, трассу переносят либо применяют решение с подходящей термостойкостью и разделением.

Для скрытой прокладки в деревянных стенах заранее согласуйте конструкцию защиты со специалистом. Обычная пластиковая гофра не превращает любую скрытую трассу в безопасную: её свойства и способ укладки должны соответствовать материалу стены и условиям эксплуатации.

Какие ошибки встречаются после монтажа

Первая ошибка, кабель выбирают по сечению, но забывают про длину, способ укладки и соединения. Вторая, автомат ставят большего номинала, чтобы он не отключался. Такая замена не усиливает кабель и может оставить перегрев без защиты.

Третья ошибка, скрутки прячут в стене или делают их слишком короткими. Четвёртая, трассу ведут диагонально, поэтому через год никто не знает, где сверлить. Пятая, розетки мощных приборов объединяют только потому, что они расположены рядом.

После монтажа сфотографируйте стены с рулеткой в кадре и сохраните схему в щите. При ремонте это быстрее любой догадки. Если свет мигает, греется розетка или периодически отключается автомат, прекратите нагрузку и ищите причину, а не ставьте аппарат мощнее. Порядок диагностики есть в материале о причинах мигания света.

Для самопроверки сечения сопоставьте расчёт с фактической нагрузкой, длиной и способом прокладки. Отдельно проверьте ошибки, перечисленные в руководстве по выбору сечения кабеля.

Проверка перед подачей напряжения

Проверку проводят после завершения монтажа, но до подключения бытовой техники. Сначала осмотрите оболочку и крепления, затем сверяйте маркировку линий с планом щита. Никаких оголённых участков, свободных жил и закрытых недоступных коробок оставаться не должно.

Измерениями проверяют целостность проводников, отсутствие нежелательных замыканий и состояние изоляции. Защитный проводник проверяют отдельно. Простого касания индикаторной отвёрткой недостаточно, она не показывает качество соединения и состояние изоляции.

Потом проверяют работу автоматов, УЗО и выключателей на каждой группе. Нагрузку подключают поэтапно: сначала освещение, затем розеточные линии и мощные приборы. Во время первого включения осмотрите щит и розетки на нагрев, запах и потрескивание.

Если сомневаетесь в схеме заземления, не соединяйте проводники наугад. Отдельно проверьте тип системы, места разделения и качество контактов. Ошибки такого монтажа разобраны в материале об ошибках заземления частного дома.

Что должно получиться после монтажа

Готовая проводка имеет ровные трассы, защищённый кабель, доступные коробки и подписанный щит. Каждая линия соответствует своей нагрузке, а проходы через дерево не повреждают оболочку.

• На плане отмечены все кабели, коробки, подрозетники и проходы через стены.
• У каждой линии есть понятная подпись в щите и запас кабеля в местах соединений.
• Кабель не касается острых кромок, горячих поверхностей и не зажат крепежом.
• Мощные приборы подключены к рассчитанным отдельным линиям.
• Проверены защитный проводник, изоляция, автоматы, УЗО и работа групп без нагрузки и под нагрузкой.
• Фотографии трасс и схема сохранены для будущего ремонта или сверления стен.

Если после проверки вы не можете уверенно объяснить, какой автомат отключает конкретную розетку, монтаж ещё не закончен. Подписи и схема должны быть понятны не только тому, кто прокладывал кабель, но и следующему мастеру.

Ориентировочный расчёт помогает подобрать сечение и защиту, но не заменяет осмотр конкретного дома. Древесина, влажность, длина линий, ввод и состояние старой сети меняют требования к монтажу.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
