Электрика в деревянном доме: открытый монтаж

1. Что чаще всего путают при монтаже

Электрика деревянного дома открытым способом, это не просто кабель, прикреплённый к стене. Открытый монтаж означает, что трассу можно увидеть и проверить, но сам кабель при этом должен иметь подходящую оболочку, крепление и защиту от повреждений. Скрытая проводка прячется в стенах, а открытая проходит по поверхности или внутри доступных каналов и труб.

Чаще всего путают три разных решения: кабель-канал, металлическую трубу и провод на керамических изоляторах. У них разная механическая защита, внешний вид и требования к местам прохода через дерево. Отдельно нужно продумать щит, коробки, розетки и выключатели, а не начинать с покупки бухты кабеля.

Для предварительного расчёта удобно использовать схему электрического щита и его сборки. Она помогает связать каждую линию с автоматом и защитным устройством, а не оставлять в щите набор аппаратов без понятного назначения.

2. Можно ли прокладывать кабель прямо по дереву?

Прямой кабель по деревянной стене допустимо рассматривать только для конкретного типа кабеля и способа крепления, если это подтверждено выбранным решением монтажа. На практике в жилом доме безопаснее отделять проводку от древесины и защищать её от случайного удара, сверления и нагрева. Пластиковый канал не во всех местах заменяет механическую защиту.

Для трасс по стенам часто выбирают металлическую трубу или металлический кабель-канал. На поворотах используют элементы без острых кромок, а внутри трубы оставляют возможность заменить кабель. Розетки и коробки закрепляют так, чтобы соединения не закрывались отделкой и оставались доступными.

Подробности выбора трассы и проходов через стены разобраны в материале о правильной прокладке кабеля в деревянном доме. Вводы через стены выполняют через гильзы, втулки или другие защитные элементы, чтобы оболочка кабеля не тёрлась о древесину и металл.

3. Как выбрать трассу, кабель и крепление

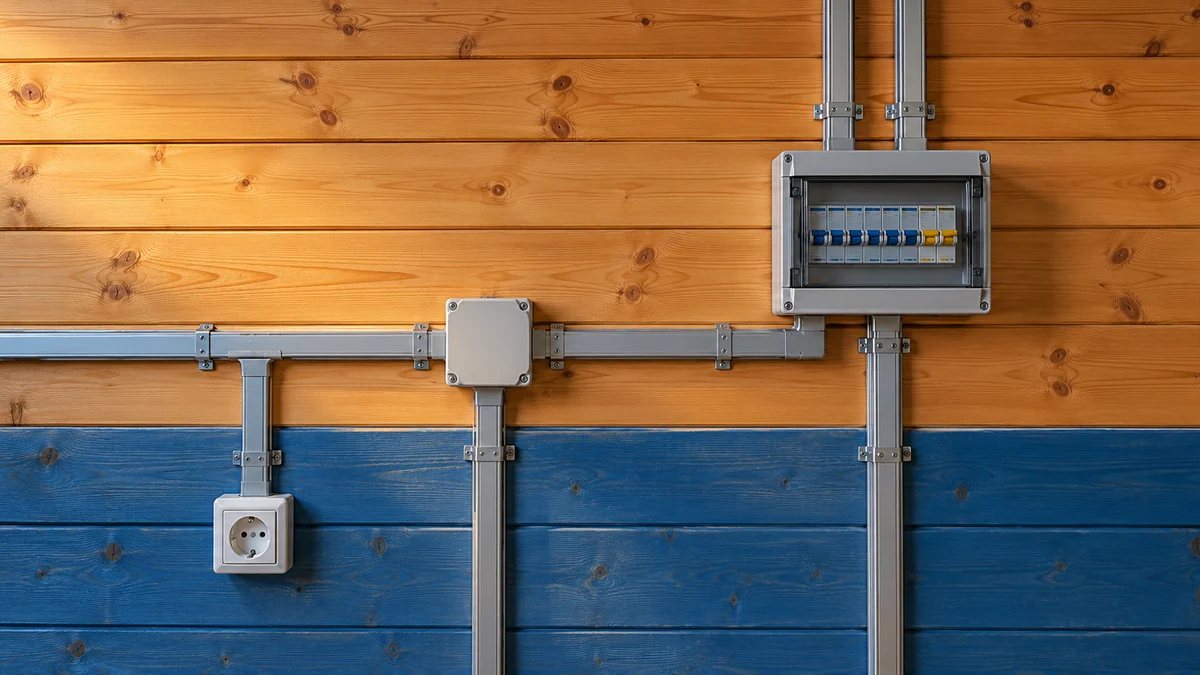

Трассу прокладывают преимущественно вертикально и горизонтально. Розетки и выключатели связывают с ближайшими горизонтальными участками, а не ведут кабель по диагонали. Такой подход облегчает поиск линии и снижает риск попасть в провод при будущей установке полки или шкафа.

Сечение выбирают по нагрузке, длине линии, способу прокладки и допустимому нагреву. Нельзя подбирать автомат под толщину жилы только на глаз, а затем подключать к этой же линии приборы разной мощности. Для розеточной группы и освещения обычно делают отдельные линии, а мощные потребители выделяют отдельно.

У каждого решения есть нюансы. Металлическая труба лучше защищает от удара, но требует аккуратной обработки торцов и непрерывности защитного проводника там, где это предусмотрено схемой. Кабель-канал быстрее монтировать, зато его крышка и основание должны быть целыми, а крепёж не должен повреждать жилы.

4. Как собрать систему по шагам

Сначала определяют не место первой розетки, а состав потребителей. Отдельно отмечают освещение, обычные розетки, кухонную технику, насосы, бойлер, отопление и уличные линии. Для каждой группы заранее назначают трассу от щита и предусматривают запас по длине без натяжения кабеля.

Шаги до покупки материалов

1. Нарисуйте план дома и отметьте щит, коробки, розетки, выключатели и светильники. Для каждой линии подпишите приборы и примерную мощность.
2. Разделите линии по назначению. Освещение, розетки комнат, кухня, санузел, улица и мощные приборы не должны превращаться в одну общую группу.
3. Рассчитайте сечение кабеля и выберите автомат по линии, а не по удобству покупки. Длину берите по реальной трассе, включая спуски, подъёмы и запас в коробках.
4. Выберите способ защиты: металлическая труба, металлический канал или другой подходящий открытый вариант. Проверьте проходы через стены и места крепления.
5. Соберите щит по схеме, промаркируйте оба конца каждого кабеля и проверьте отсутствие повреждений оболочки до подачи напряжения.

На этом этапе помогает схема домашнего электрощита. В ней должны быть понятны ввод, группы, защитные аппараты, шины и назначение каждого отходящего кабеля. Если после отключения автомата непонятно, какая розетка обесточилась, маркировка и схема сделаны плохо.

Вводной аппарат выбирают с учётом выделенной мощности и параметров вводной линии, а не по числу комнат. Место его установки и взаимодействие с аппаратом на вводе нужно заранее сверить с условиями подключения, как показано в разборе выбора и установки вводного автомата.

5. Щит, коробки и защита от перегрева

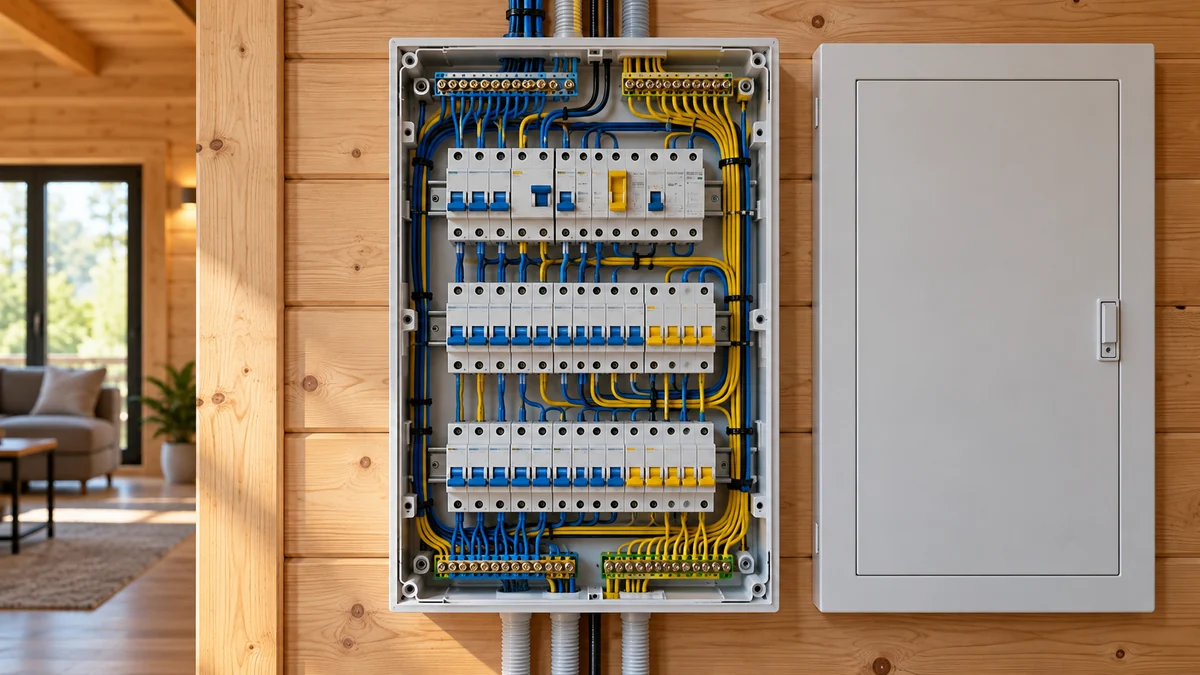

Щит в деревянном доме устанавливают на негорючее или предусмотренное проектом основание, в сухом и доступном месте. Перед ним оставляют пространство для работы, а дверца должна открываться без демонтажа мебели. Внутри не стоит смешивать силовые соединения, слаботочные кабели и случайные скрутки.

Распределительные коробки ставят там, где к ним можно добраться без разрушения отделки. Внутри используют клеммы или другие соединители, рассчитанные на соответствующие жилы и ток. Скрутка, спрятанная под обоями или вагонкой, не становится надёжнее от того, что её не видно.

В щите каждой группе нужен понятный аппарат защиты. УЗО или дифференциальный автомат подбирают вместе с автоматом и учитывают назначение линии, особенно для влажных помещений, улицы и оборудования с металлическим корпусом. Защитный проводник не используют как рабочий ноль и не объединяют произвольно после разделения шин.

6. Что проверить перед включением

Проверка начинается не с подачи напряжения, а с осмотра. Сверяют маркировку, затяжку соединений, целостность изоляции, крепление труб и каналов, закрытие крышек и отсутствие доступа к оголённым токоведущим частям. Отдельно смотрят, не пережат ли кабель у ввода в коробку и не касается ли он острых кромок.

После монтажа проверяют непрерывность защитного проводника, изоляцию и работу защитных аппаратов подходящими измерениями. Простого индикатора или мультиметра недостаточно для полной оценки новой сети. Работы под напряжением и измерения выполняет специалист с допуском, а результат лучше сохранить в виде схемы и записи по линиям.

Признак ошибки и что искать

Если свет начинает мигать, не ограничивайтесь заменой лампы. Причину ищут от светильника и коробки до щита, а для ориентиров можно использовать разбор причин мигания света в доме. Нагрев, запах пластика и потемнение корпуса требуют немедленного отключения линии.

Отдельно проверьте заземление. Ошибки вроде соединения рабочего нуля с защитным проводником в случайной точке или подключения заземления к ненадёжной металлической детали разбираются в материале об ошибках заземления частного дома.

7. Частые ошибки владельца и обслуживание

Открытая проводка удобна тем, что неисправность легче заметить, но это не отменяет регулярного осмотра. Через некоторое время после монтажа проверяют крышки каналов, крепёж, состояние вводов и отсутствие нагрева. После перестановки мебели особенно внимательно смотрят места, где трассу могли задеть или закрыть.

• Не увеличивайте номинал автомата, если он отключается. Сначала ищут перегрузку, короткое замыкание или неисправность прибора.
• Не добавляйте новую розетку к ближайшей линии без проверки её сечения, защиты и свободной мощности.
• Не закрывайте коробки вагонкой, гипсокартоном или мебелью без доступной крышки.
• Не смешивайте в одной коробке соединения разных линий без маркировки и понятной схемы.
• Не оставляйте запас кабеля в виде тугой петли у горячих приборов и не допускайте натяжения жил.
• Не забывайте про сезонный осмотр дачного дома. Перед отключением на зиму полезно свериться с рекомендациями по защите электрики без отопления.

Если проводка уже смонтирована, а её происхождение и схема неизвестны, безопаснее начать с обследования, а не с косметического ремонта. Полезный порядок проверки описан в материале о проверке, ремонте и безопасности электрики.

Вывод простой: в деревянном доме открытая проводка должна быть видимой, защищённой и понятной по схеме. Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
