Электрический щит: схема, сборка и подключение

1. С чего начать: что должно быть в электрическом щите

Электрический щит нужен для распределения питания по линиям и отключения повреждённого участка. Внутри обычно находятся вводной аппарат, групповые автоматы, УЗО или дифавтоматы, шины N и PE, а иногда реле напряжения, контакторы и ограничитель перенапряжения.

Начните с плана помещений. Отметьте розетки, светильники, мощные приборы, место ввода кабеля и способ прокладки. Для понимания общей логики полезно сначала посмотреть, как составить схему домашнего электрощита, а затем перейти к расчёту конкретных линий.

Схема должна отвечать на три вопроса: какой кабель приходит на группу, чем она защищена и куда уходит нулевой провод. Отдельно фиксируют маркировку кабелей, резерв места в корпусе и соединение с контуром заземления.

2. Схема щита и распределение групп

Группы разделяют по назначению, помещению и мощности. Освещение обычно не объединяют с розетками, а стиральную машину, бойлер, духовой шкаф, насос и тёплый пол планируют отдельными линиями, если этого требует нагрузка и условия подключения.

Для квартиры количество групп часто ограничено вводной мощностью и местом в щите. В доме добавляются наружное освещение, мастерская, хозяйственные постройки, скважинный насос и резервное питание. Ориентир по логике разделения можно проверить в материале как разделить электропроводку на группы в доме.

Вводной автомат выбирают с учётом выделенной мощности и параметров питающей сети, а не по желанию увеличить запас. Где его ставят и какие исходные данные нужны, описано в материале про вводной автомат для дома.

3. Как собрать электрический щит по шагам

Сборку выполняют обесточенной. До начала работ проверьте отсутствие напряжения исправным прибором, сверяйтесь со схемой и не оставляйте открытые токоведущие части без ограждения.

1. Определите место корпуса, высоту установки, направление ввода и запас кабеля. Оставьте пространство для укладки проводников и будущих линий.
2. Нанесите на схему ввод, групповые автоматы, УЗО или дифавтоматы, шины N и PE. У каждой линии укажите кабель и назначение.
3. Закрепите корпус, DIN-рейки и шины. Перед установкой аппаратов проверьте, что дверца закрывается, а кабели подходят без резких перегибов.
4. Разложите аппараты в порядке от ввода к группам. Силовые связи выполняйте подходящей гребёнкой или проводниками нужного сечения, без случайных перемычек.
5. Подключите отходящие кабели, зачистив изоляцию на необходимую длину. Жилы затягивайте в клеммах без повреждения меди и без попадания изоляции под зажим.
6. Проверьте маркировку, затяжку, разделение N и PE, затем выполните измерения и пробное включение по каждой линии. Работы под напряжением выполняет электрик с допуском по ПУЭ.

Для квартиры полезна отдельная инструкция как собрать электрощит своими руками: в ней проще сопоставить порядок действий с компактным щитом и ограниченным числом групп.

4. Автоматы, УЗО и порядок размещения

Автомат защищает линию от перегрузки и короткого замыкания. УЗО реагирует на ток утечки, но само по себе не заменяет автомат, поэтому для группы нужен автомат плюс УЗО либо дифавтомат с подходящими характеристиками.

Номинал автомата подбирают по допустимому току кабеля, способу прокладки и расчётной нагрузке. Увеличивать номинал ради того, чтобы автомат не отключался, опасно: слабое место тогда может нагреваться до срабатывания защиты.

• Вводной аппарат ставят в начале цепи после точки, где это предусмотрено схемой подключения.
• После него размещают устройства защиты и распределяют питание по группам.
• Для УЗО оставляют свою нейтральную шину или отдельный участок шины, если так требует выбранная схема.
• Нулевые проводники разных УЗО не смешивают, иначе возможны ложные отключения.
• Проводник PE не пропускают через УЗО и не соединяют с рабочим нулём после точки разделения.
• Резервные модули и свободные места закрывают заглушками, а не оставляют открытыми.

Количество модулей рассчитывают до покупки корпуса. Подробно о раскладке аппаратов и очередности на рейке читайте в материале как разместить автоматы и УЗО на DIN-рейке.

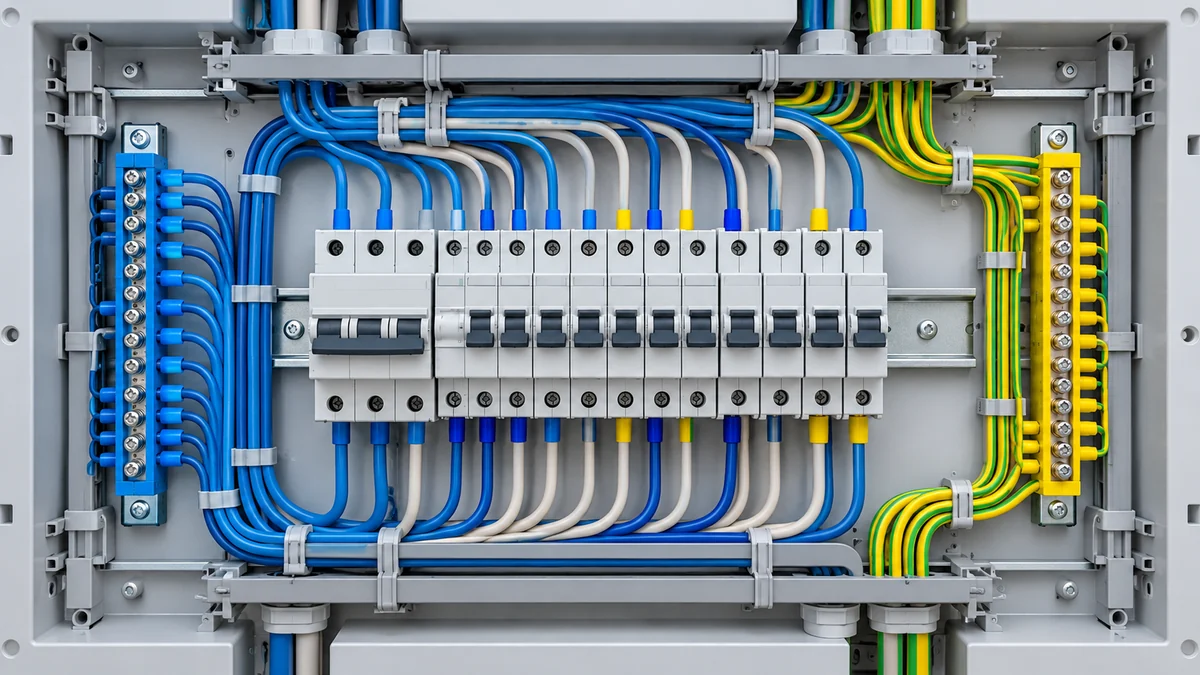

5. Нулевая шина, земля и соединения внутри корпуса

В системе с защитным проводником рабочий ноль N и защитный PE выполняют разные функции. После предусмотренной точки разделения их не соединяют перемычкой в квартирном или этажном щите, даже если без неё «всё работает».

УЗО сравнивает ток, ушедший по фазе, с током, вернувшимся по нулю. Если ноль группы случайно попал на другую шину, устройство может отключаться без очевидной причины. Если защитный проводник отсутствует, нельзя заменять его соединением корпуса прибора с нулём.

Для частного дома отдельно проверьте устройство заземления и присоединение главной заземляющей шины. Общая логика описана в материале про заземление дома, его схему и проверку.

6. Подбор кабеля для розеток, света и тёплого пола

Сечение выбирают не по одному названию прибора. Нужны мощность, длина линии, материал жилы, способ прокладки, температура и допустимое падение напряжения. Для длинной линии в доме результат может отличаться от короткого участка в квартире.

Сначала рассчитайте ток нагрузки, затем проверьте допустимый ток кабеля и соответствие автомата. Отдельно учитывайте пусковые токи насосов, компрессоров и некоторых электродвигателей. Калькулятор сечения на сайте помогает сопоставить мощность и длину с защитой линии, но исходные данные нужно вводить без занижения.

Тёплый пол и другие постоянные нагрузки

Кабель тёплого пола считают по мощности нагревательной секции и длине линии. Регулятор, датчик и силовое подключение должны соответствовать инструкции производителя, а защиту выбирают вместе с условиями помещения. Практический порядок можно сверить в материале про кабель для тёплого пола.

Не закладывайте один кабель «с запасом» на все будущие приборы. При изменении планов мощные потребители лучше вывести на отдельные линии, пока стены и стяжка ещё доступны.

7. Монтаж щита в квартире, доме и деревянных стенах

В квартире корпус устанавливают в доступном месте, где можно открыть дверцу и быстро отключить питание. Перед монтажом уточните расположение вводного кабеля и границы ответственности, чтобы не повредить общедомовую часть сети.

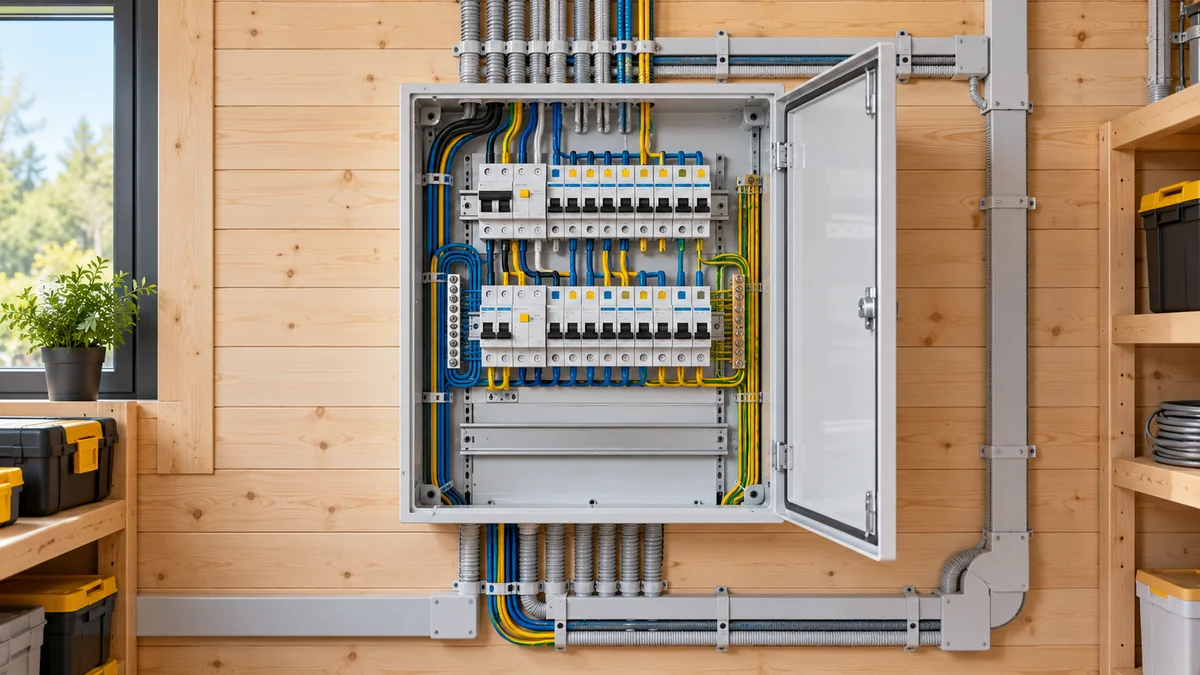

В частном доме щит иногда ставят в помещении рядом с вводом, а часть оборудования выносят в отдельный корпус. Для деревянных конструкций особенно важны способ прокладки, огнезащита, проходки и доступ для осмотра. Отдельные требования к открытому варианту собраны в материале про электрику в деревянном доме.

Что предусмотреть до закрытия стен

Сфотографируйте трассы и подпишите группы до зашивки. Оставьте запас кабеля у щита, розеток и распределительных коробок, но не сворачивайте длинные бухты внутри тесного корпуса.

Если дом зимой не отапливается, учитывайте влажность, конденсат и состояние оборудования после промерзания. Перед включением сезонного дома проверьте корпус, вводы и изоляцию, а рекомендации по консервации посмотрите в материале как защитить электрику дома зимой без отопления.

8. Проверка после сборки и понятная маркировка

После сборки сравните фактическую схему с проектом и прозвоните отключённые линии. Проверьте отсутствие короткого замыкания между жилами, целостность защитного проводника, правильность подключения УЗО и соответствие каждой подписи реальному потребителю.

На дверце или рядом со щитом оставляют таблицу групп. Подпись «розетки» слишком общая, лучше указать «кухня, рабочая зона» или «насос скважины». Кабели маркируют с двух сторон, чтобы при ремонте не искать второй конец методом отключения всего дома.

Для проверки УЗО используют кнопку тестирования по инструкции устройства, но такая кнопка показывает только факт срабатывания механизма. Полноценную проверку параметров выполняют измерительными приборами.

9. Ошибки, из-за которых щит приходится переделывать

Самая дорогая ошибка появляется ещё до монтажа: группы и мощность не продуманы, а корпус выбран без места для расширения. Потом приходится добавлять наружные коробки, менять кабель или объединять несовместимые линии.

Часто встречаются слабая затяжка клемм, отсутствие наконечников там, где они нужны, смешение нулей разных УЗО, неверная маркировка и установка автомата с завышенным номиналом. Перечень типовых проблем с пояснениями есть в материале об ошибках монтажа домашнего электрощита.

Заземляющий контур нельзя оценивать только по виду металлических электродов. Нужны правильные соединения, доступная точка присоединения и измерение параметров. Если вы планируете самостоятельные работы, сначала изучите как сделать заземление в частном доме, а подключение к действующей сети поручите специалисту.

Когда щит можно включать

Включение допустимо после проверки схемы, изоляции, защитного проводника, затяжки соединений и работы устройств защиты. Если автомат отключается сразу, не заменяйте его более мощным: сначала ищите причину в линии или подключённом приборе.

Вывод простой: хороший электрический щит начинается с распределения групп и расчёта кабелей, а заканчивается проверкой и понятными подписями. Такой порядок снижает риск перегрева, облегчает обслуживание и помогает быстро отключить неисправный участок.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
