Как разделить электропроводку на группы в доме

Почему группы линий в доме часто разделяют неправильно

Группы электропроводки дома приходится переделывать чаще, чем кажется. На плане всё выглядит просто: один ввод, несколько автоматов, кабель к комнатам. Но после заселения выясняется, что отключение одного автомата обесточивает половину дома, стиральная машина делит линию с кухонными розетками, а мощный обогреватель включён через перегруженный участок.

Обычно ошибка появляется ещё до монтажа. Владелец перечисляет приборы по комнатам, но не разделяет их по нагрузке и режиму работы. Холодильник, освещение, розетки кабинета и электропечь требуют разного подхода: одни потребители работают долго, другие дают высокую нагрузку, третьим нужна отдельная защита.

Сначала составьте список техники и отметьте её место подключения. Для каждой позиции запишите мощность с шильдика или инструкции, затем решите, нужна ли отдельная линия. Схему удобно подготовить по материалу про составление схемы домашнего электрощита, а уже потом переносить её на план помещений.

По какому принципу делят электропроводку

Базовое правило такое: одна группа должна обслуживать понятный набор потребителей и отключаться своим автоматом. При аварии вы не должны терять весь дом. Разумнее разделить линии по этажам или помещениям, а мощные приборы выделить отдельно даже при небольшом расстоянии между ними.

Свет и розетки не смешивают без причины

Освещение обычно выносят на отдельные линии. Тогда неисправность в розетке не оставит помещение без света, и вы сможете безопаснее найти проблему. Розетки комнат можно объединять в одну группу, если нагрузка умеренная, трасса не слишком длинная и к ней не подключают стационарные нагреватели.

В большом доме удобнее иметь отдельные группы света для каждого этажа или блока помещений. Розетки кухни, санузла, гаража, мастерской и наружные розетки лучше не объединять с обычными комнатами: условия эксплуатации и вероятная нагрузка у них разные.

Какие приборы требуют отдельного кабеля

Отдельные линии обычно закладывают для электрической плиты или варочной панели, духового шкафа, водонагревателя, стиральной и посудомоечной машин, сушильной машины, кондиционера, электрокотла и стационарного обогревателя. Если два прибора подключаются рядом, это ещё не причина сажать их на один автомат.

Для каждой линии подбирают кабель, автомат и защиту по расчётной нагрузке, длине и условиям прокладки. Сечение можно предварительно проверить в инструменте «Калькулятор сечения», но результат всё равно сопоставляют со способом монтажа и реальной схемой щита. Для понимания выбора материала пригодится сравнение медного и алюминиевого кабеля для дома.

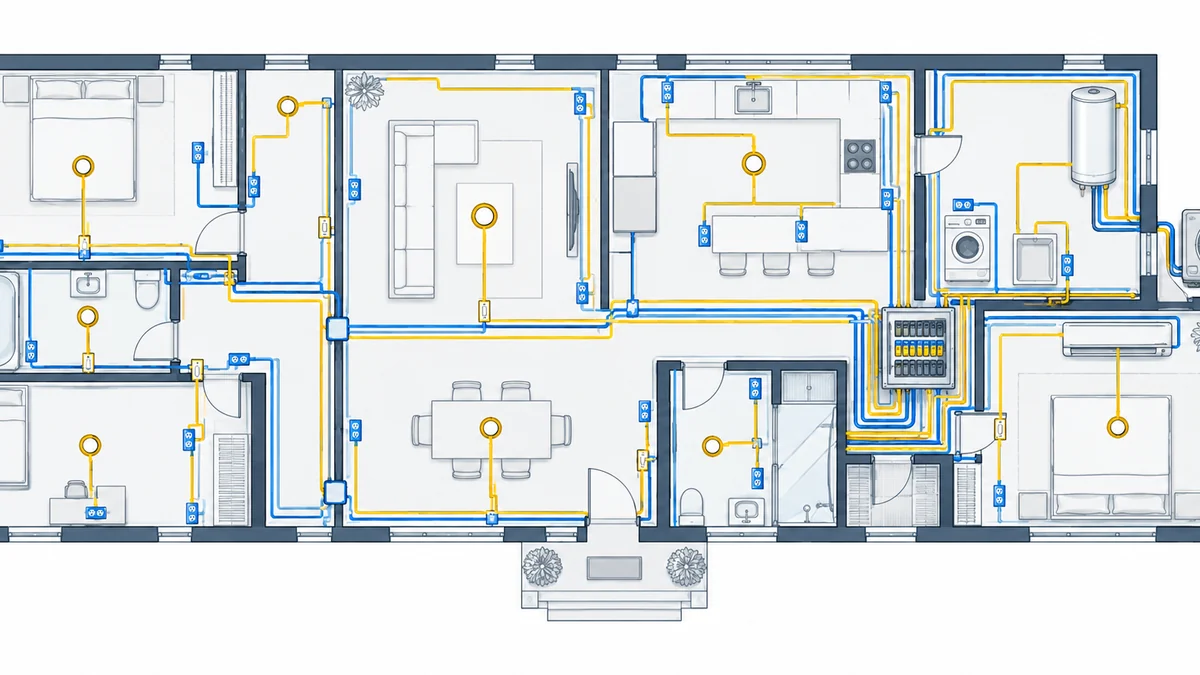

Как группы электропроводки дома распределить по помещениям

Для небольшого дома часто начинают с отдельных линий освещения, розеток жилых комнат, кухни, санузла, хозяйственных помещений и наружных потребителей. Это не готовая универсальная схема, а отправная точка. Количество групп увеличивают, если дом большой, есть второй этаж, мастерская или мощное электрическое отопление.

Кухня почти всегда требует особого планирования. Холодильник можно оставить на своей линии или объединить с частью кухонных розеток при подходящей нагрузке, но варочную панель, духовой шкаф и посудомоечную машину лучше заранее оценить отдельно. Розетки над рабочей поверхностью распределяют так, чтобы несколько включённых приборов не собрали всю нагрузку на одном участке.

В санузле учитывают влажность и наличие защитного отключения. Стиральная машина, бойлер и тёплый электрический пол могут иметь отдельные линии, если их мощность или режим работы этого требуют. Наружные розетки, насос, ворота и хозяйственные постройки не стоит бездумно подключать к группам жилых помещений.

Пример группировки линий для дома

Ниже приведён не проект, а понятная модель для обсуждения с монтажником. В конкретном доме состав групп меняется из-за площади, материала стен, длины трасс, системы заземления и набора техники.

Для деревянного дома способ прокладки меняет требования к трассам и защитным мерам. Скрывать кабель в горючих конструкциях по принципу «как в кирпичной стене» нельзя, поэтому заранее изучите особенности открытого монтажа электрики в деревянном доме.

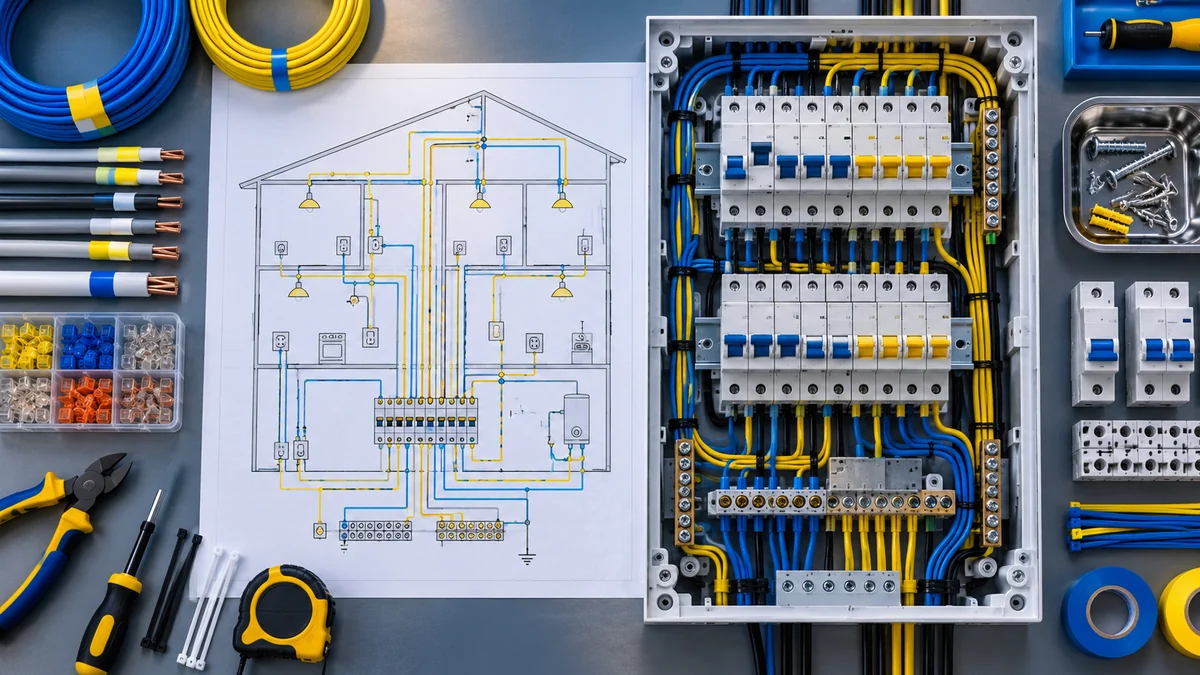

Как перенести группы на схему щита: 5 шагов

Схему щита лучше составлять после списка потребителей, а не по количеству свободных модулей. Вводной аппарат, шины, автоматы и устройства защитного отключения должны соответствовать всей системе, а не подбираться по внешнему виду.

1. Нарисуйте план помещений и отметьте все розетки, выключатели, светильники и стационарные приборы.
2. Составьте перечень линий: свет, обычные розетки, кухня, санузел, наружные потребители и каждый мощный прибор.
3. Для каждой линии определите длину, способ прокладки, предполагаемую нагрузку и сечение кабеля. Не выбирайте автомат только по привычному номиналу.
4. Распределите линии по защитным аппаратам так, чтобы одна неисправность не отключала весь дом. Для влажных зон и отдельных потребителей проверьте необходимость УЗО или дифавтомата.
5. Нанесите на схему маркировку кабелей, автоматов, нулевых и защитных шин, затем сверяйте её с фактическим монтажом. Вводной аппарат рассматривают отдельно, подробности есть в материале про выбор и место установки вводного автомата.

Не забывайте про удобство обслуживания. Автоматы лучше подписать по помещению и потребителю, а не только номерами, например «кухня, розетки» или «бойлер». При проверке щита такая маркировка экономит время и снижает риск отключить не ту линию.

Ошибки при разделении линий и защите

Одна из частых ошибок, собрать все розетки на одном автомате, потому что «так меньше кабеля». Экономия быстро исчезает, когда приходится обесточивать весь этаж из-за неисправного прибора. Другая ошибка, подключить мощный нагреватель к ближайшей розетке без оценки длительной нагрузки и состояния контактов.

Не менее опасна путаница в щите. Нельзя произвольно объединять рабочие нули разных групп после устройств защитного отключения, а защитный проводник не используют как рабочий ноль. Как устроить шины без такой ошибки, показано в материале о том, как разделить нулевую и защитную шину.

Расчёт здесь ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ. Перед включением проверяют непрерывность защитных проводников, отсутствие коротких замыканий, работу защитных аппаратов и соответствие фактической схемы проекту.

Что проверить перед закрытием стен

До штукатурки и обшивки сфотографируйте трассы с привязками к углам и проёмам. Проверьте, что кабели не проходят там, где позже появятся дюбели, мебельные крепления или дверные коробки. У каждой линии должны быть понятные начало, конец и назначение.

Сверьте маркировку в коробках и щите, наличие запаса кабеля, соединения, защитные трубы или другие предусмотренные элементы. Если часть проводки проходит в деревянных конструкциях, отдельно проверьте соответствие выбранного способа монтажа требованиям безопасности.

После отделки доступ к соединениям должен сохраняться там, где это предусмотрено схемой. Замурованная скрутка, потерянная коробка или кабель без запаса превращают небольшую неисправность в вскрытие стены.

Контрольный список перед монтажом групп

Перед закупкой материалов полезно пройтись по короткому списку. Он не заменяет расчёт, но помогает заметить пробелы в исходной схеме.

• Перечислены все мощные приборы, их мощность и место установки.
• Свет, обычные розетки, кухня, санузел и наружные потребители разделены по понятным линиям.
• Для каждой группы определены длина трассы, способ прокладки, кабель и защитный аппарат.
• Учтены влажные зоны, деревянные конструкции, улица, гараж и хозяйственные постройки.
• В щите оставлен резерв для будущих линий, а все автоматы и кабели будут промаркированы.
• Проверены вводной аппарат, рабочие нулевые шины, защитная шина и схема заземления.
• После монтажа планируется проверка защитных проводников и срабатывания устройств защиты до подачи нагрузки.

Если схема выглядит слишком сложной, не упрощайте её за счёт объединения случайных потребителей. Лучше убрать лишние пересечения, разделить линии по назначению и передать готовый план специалисту на проверку.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
