Как разделить ноль и землю: нулевая и защитная шины в щите

С чего начать, чтобы разделить ноль и землю

Самый быстрый безопасный путь разделить ноль и землю: найти схему ввода и выяснить, какие проводники уже приходят в щит. Если N и PE проложены отдельно от подтверждённой точки разделения, электрик подключает их к отдельным шинам. Перемычка между ними здесь не нужна.

Этот путь не сработает, если на вводе только фаза и неизвестный второй провод. В старой квартире он может относиться к сети TN-C, но цвет изоляции этого не доказывает. До покупки шин уточните схему у обслуживающей организации и посмотрите, какие решения допустимы для безопасного заземления в квартире.

Что приходит на ввод: N, PE или PEN?

N, рабочий нулевой проводник, участвует в питании нагрузки. PE, защитный проводник, соединяет доступные металлические корпуса с системой защиты и не предназначен для рабочего тока нагрузки. PEN совмещает обе функции, поэтому ошибка в его определении опаснее перепутанной подписи.

Для разделения PEN проверяют систему питания, материал, сечение и непрерывность проводника. Минимальное сечение PEN в стационарной проводке составляет 10 мм² по меди или 16 мм² по алюминию, но одного сечения недостаточно для разрешения переделки. Место разделения и заземление ввода рассматривают вместе со схемой системы TN-C-S.

Два провода на вводе не означают автоматически, что второй разрешено считать PEN. Если дом питается по системе TT, защитный проводник связан с местным заземляющим устройством, а N с PE не соединяют. Без установленной системы питания выбирать схему щита нельзя.

Подготовьте шины и место для подключения

Шину N устанавливают на изолирующих держателях: электрического контакта с металлическим корпусом быть не должно. Шину PE соединяют с металлическим корпусом предусмотренным для этого способом. В пластиковом щите PE также нужна отдельная шина, хотя соединять её с пластиковым корпусом незачем.

Клеммы выбирают под материал и сечение жил, допустимый ток и число проводников. Зажимать две жилы под один винт можно только тогда, когда это разрешает изготовитель клеммы. До монтажа полезно продумать расположение автоматов и УЗО на рейке: доступ к нулевым шинам должен сохраняться после укладки проводов.

3 случая подключения: где нужна связь шин

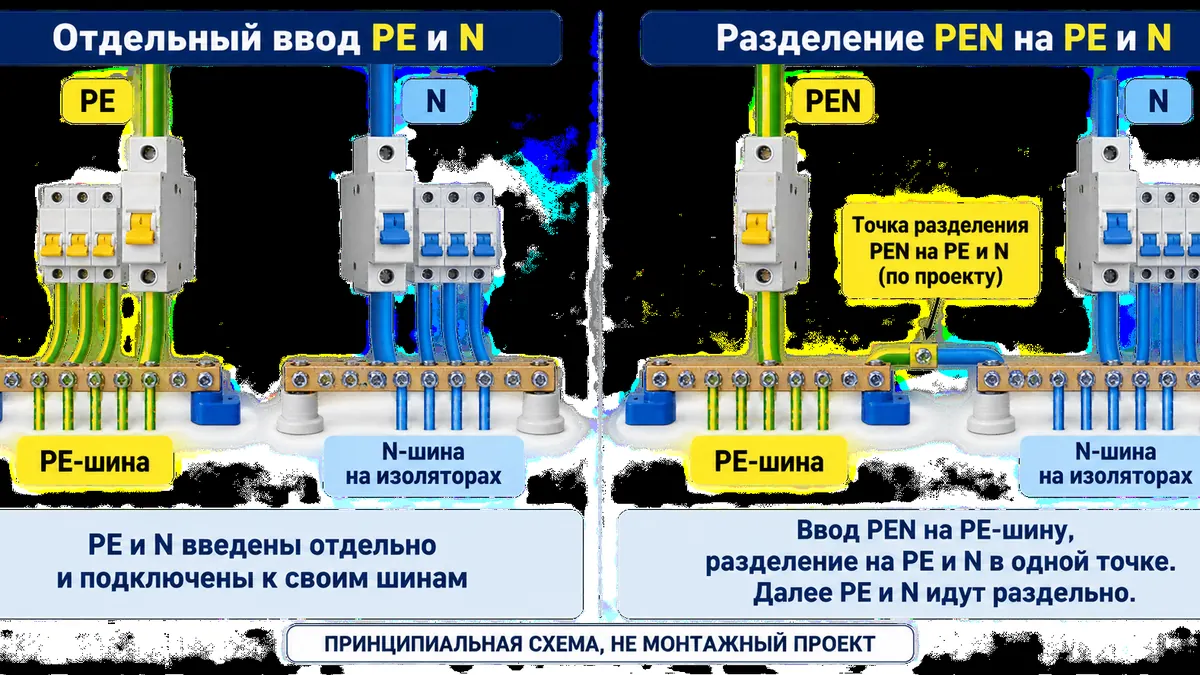

Перемычка допустима не между любыми двумя шинами, а в предусмотренной проектом точке разделения PEN. При таком разделении входящий PEN подключают к защитной шине, от которой формируют отдельный N. После этой точки N и PE повторно не объединяют.

Местный заземлитель не превращает неподходящий нулевой провод в исправный PEN. Сопротивление заземляющего устройства, защитные аппараты и условия отключения оценивают совместно. Для частного дома это часть проверки устройства и схемы заземления, а не отдельная операция с двумя шинами.

Почему после УЗО нули нельзя смешивать?

УЗО сравнивает токи, проходящие через его рабочие проводники. Поэтому фаза и ноль защищаемой линии должны относиться к одному аппарату. Если ноль вернуть через чужую шину или соединить с PE после УЗО, часть тока пойдёт другим путём, и защита может отключать питание.

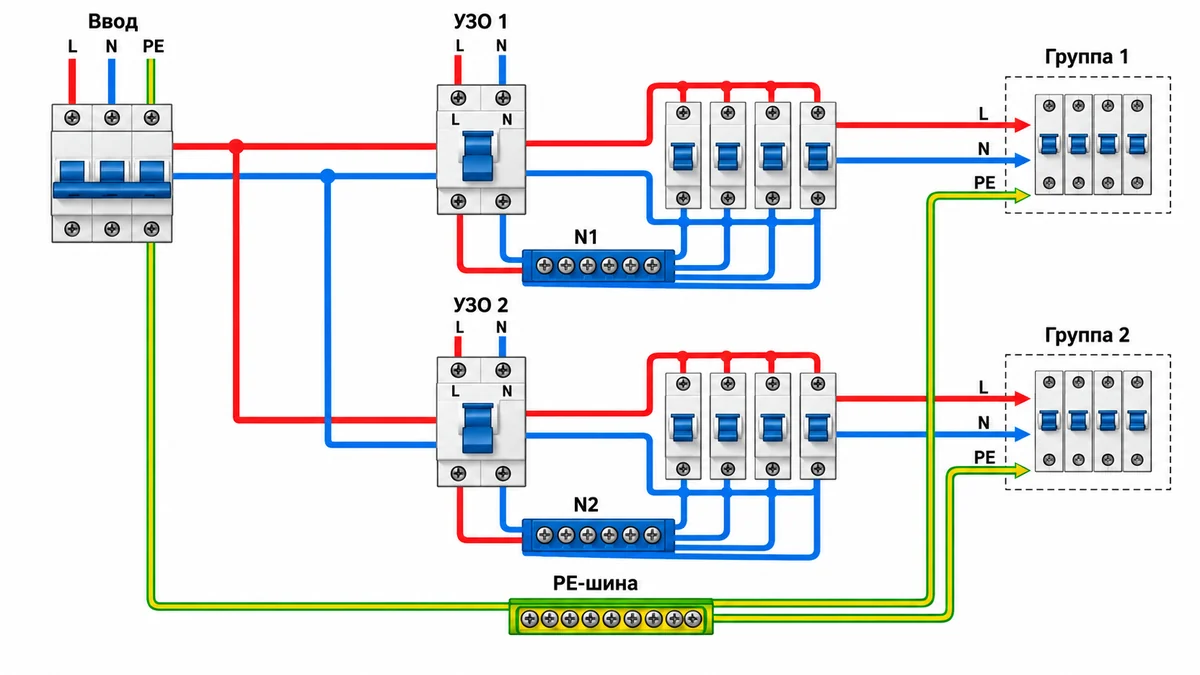

Для каждого группового УЗО предусматривают собственную изолированную шину N после аппарата. Защитные проводники этих групп подключают к общей PE-шине, не пропуская через УЗО. При разделении домашней проводки на группы сразу фиксируют, к какому аппарату относится каждый рабочий ноль.

У дифавтоматов отходящий N подключают по схеме изготовителя, общий нулевой сборник после нескольких аппаратов обычно не нужен. Само УЗО не создаёт заземление и не исправляет обрыв PEN. Кнопка «Тест» проверяет действие аппарата, но не подтверждает исправность всей защитной цепи.

Ошибки, которые скрываются за аккуратным монтажом

Ровные ряды проводов ещё не означают правильную схему. Часто проблема обнаруживается только при подключении нагрузки: УЗО отключается, хотя без приборов держится. Причину ищут в том числе среди ошибок подключения нулей и защитных аппаратов, а не устраняют заменой УЗО на менее чувствительное.

• Шина N касается металлического корпуса через крепёж или неизолированную стойку.
• После точки разделения оставлена дополнительная перемычка N-PE.
• Нули разных УЗО собраны на одной отходящей шине.
• Защитная жила подключена к рабочей нулевой шине.
• Под клеммой зажата изоляция, несовместимые жилы или больше проводников, чем допускает изготовитель.
• В защитный проводник включён предохранитель либо аппарат, способный разорвать цепь PE.

Зелёно-жёлтая изоляция не доказывает, что жила действительно соединена с защитной системой. Её назначение подтверждают по всей трассе и измерениями. Особенно внимательно проверяют щиты после частичного ремонта, где новые кабели соединены со старой двухпроводной проводкой.

Порядок работ в обесточенном щите

Это порядок контроля для владельца, а не разрешение самостоятельно переделывать ввод. Монтаж и работы под напряжением поручают электрику с допуском, с соблюдением ПУЭ. Если доступ к точке отключения закрыт или ввод опломбирован, отключение и доступ заранее согласуют с ответственной организацией.

1. Установить систему питания, назначение входящих проводников и допустимое место разделения PEN. Зафиксировать схему до разборки.
2. Отключить все возможные источники питания, включая резервные. Исключить повторное включение, проверить исправным указателем отсутствие напряжения на месте работ.
3. Установить PE-шину и изолированные шины N. Проверить крепление и предусмотренное соединение PE с металлическим корпусом.
4. Подключить ввод по подтверждённой схеме. Если PEN уже разделён выше, не устанавливать новую перемычку между N и PE.
5. Подключить защитные жилы к PE, рабочие нули распределить по соответствующим аппаратам и шинам. Затянуть соединения с моментом изготовителя.
6. Промаркировать проводники, проверить схему и выполнить необходимые измерения. Только после проверки подготовить щит к включению.

До укладки последних проводов удобно подписать кабели и аппараты в щите, а затем сохранить фотографии и схему. Маркировка N1 и N2 должна совпадать на шинах, проводниках и документации. Это сокращает поиск при следующем ремонте и помогает не смешать группы.

Как принять результат перед включением

Попросите электрика показать точку разделения, назначение каждой шины и результаты проверок. Проверяют непрерывность защитных проводников, сопротивление изоляции и условия автоматического отключения питания, а также работу УЗО. Состав измерений зависит от системы питания и выполненных работ.

Обычная прозвонка между N и PE не даёт однозначного ответа: прибор может видеть связь через точку разделения выше по сети или через подключённое оборудование. Поэтому измерения проводят по подготовленной схеме, с нужными отключениями. Лампочка между фазой и корпусом не заменяет проверку и создаёт опасность.

Результат можно принимать, когда схема подтверждена, защитная цепь проверена, а после точки разделения нет повторных соединений N с PE. Если происхождение входящего нуля осталось неизвестным, монтаж двух отдельных шин ещё не означает, что защита работает.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
