Ошибки подключения автоматов и УЗО в щите

Почему ошибка возвращается после ремонта

Если ошибки подключения узо снова появляются после ремонта, причина часто не в самом приборе. Электрик меняет автомат или УЗО, но оставляет общий нулевой провод, старую перемычку между шинами или перепутанную линию после щита. Поэтому защита отключается тем же способом через несколько дней.

Первый признак неисправности, внезапное отключение после включения конкретного автомата. Если УЗО отключается даже при выключенных группах, ищите ошибку в щите, вводном нуле, соединении N и PE или в самом аппарате. Если оно срабатывает только с одной линией, проверяют розетки, кабель и подключённую технику на утечку.

1. Перепутаны вход и выход УЗО

Симптом: аппарат не проходит проверку кнопкой TEST, отключается сразу после подачи питания или ведёт себя непредсказуемо. Причина в том, что фазу и ноль подали не на те клеммы, которые указаны производителем, либо подключили провод только с одной стороны прибора.

Что делать: обесточить щит, сверить маркировку входа и выхода на корпусе, затем проверить, что через УЗО проходят и L, и N одной цепи. У разных моделей расположение клемм отличается, поэтому ориентироваться только на положение рычага нельзя. Принцип выбора прибора описан в материале об автоматах и УЗО для домашнего щита.

Кнопка TEST создаёт внутри прибора искусственный ток небаланса. Если она не отключает УЗО при поданном питании, аппарат нельзя считать исправно подключённым, даже когда розетки работают.

2. Нулевой провод обходит защиту

Симптом: при включении любой группы УЗО отключается, хотя короткого замыкания нет. Чаще всего фаза проходит через УЗО, а рабочий ноль этой же линии подключён на общую нулевую шину до УЗО или на шину другой группы.

УЗО сравнивает ток в фазном и нулевом проводниках. Когда часть тока возвращается в обход его датчика, прибор видит разницу и отключает линию. После каждого УЗО нужна своя изолированная N-шина, а нули разных защищённых групп нельзя собирать вместе.

Проверять нужно не цвет провода, а его маршрут от клеммы УЗО до конкретной линии. Синий цвет помогает ориентироваться, но не заменяет прозвонку и проверку схемы.

3. Где чаще всего прячутся ошибки подключения УЗО

Симптом зависит от места ошибки. Одна неверная перемычка отключает весь щит, а повреждение кабеля или прибора проявляется только на одной ветке. Перед заменой УЗО полезно разделить проблему по группам.

• Перемычка между N и PE после УЗО, из-за неё часть рабочего тока уходит по защитному проводнику, и защита отключается.
• Общий ноль для двух УЗО, при включении второй группы ток возвращается через чужой измерительный трансформатор.
• Подключение бойлера, стиральной машины или тёплого пола к чужой нулевой шине, особенно после переделки щита.
• Нарушенная изоляция кабеля в стене, влажная коробка, повреждённая розетка или фильтр питания с током утечки.
• Слишком большая нагрузка сама по себе не объясняет отключение УЗО, для неё обычно проверяют автомат и состояние линии.

После такого списка не стоит сразу менять аппарат на менее чувствительный. Сначала отключают отходящие автоматы, включают УЗО и подключают группы по одной, фиксируя момент срабатывания.

4. Перемычка между нулём и землёй после УЗО

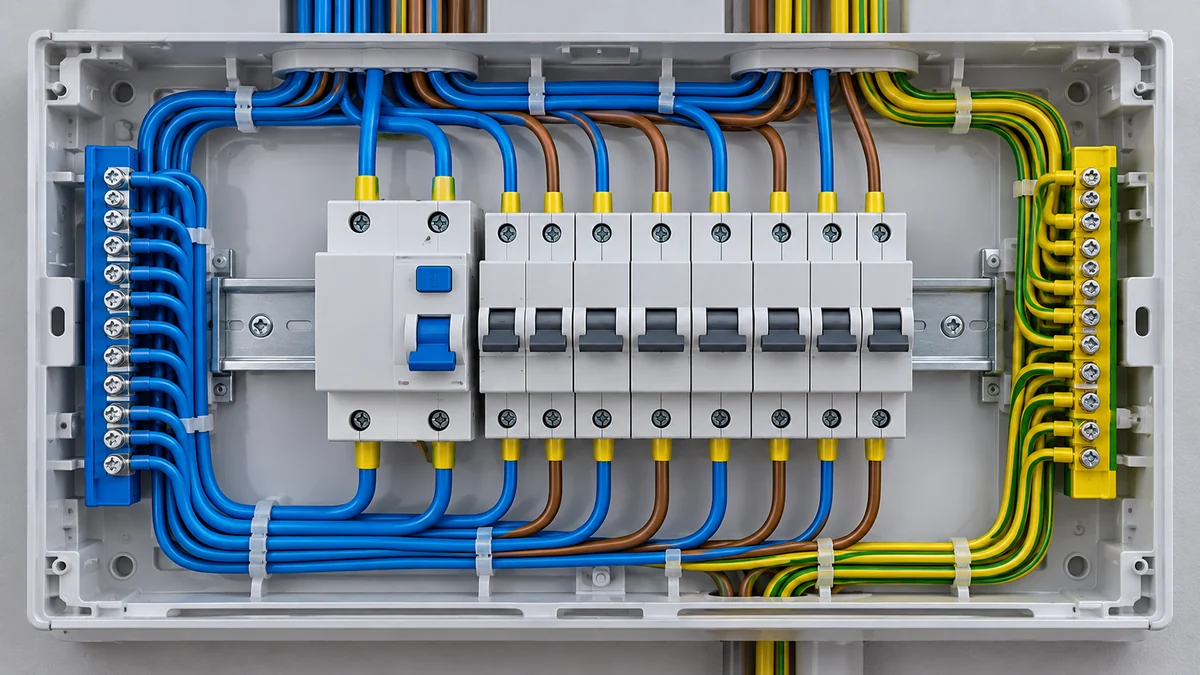

Симптом: УЗО отключается при включении нагрузки с корпусом, а иногда сразу после соединения нулевой и защитной шин. Причина в перемычке N-PE после устройства защитного отключения. В нормальной схеме рабочий ноль и защитный проводник расходятся, а не соединяются в каждой розетке или коробке.

Особенно часто ошибку оставляют после замены старой двухпроводной проводки. Ноль в старой розетке могли использовать вместо защитного проводника, но переносить такое соединение в новую часть щита нельзя. О назначении шин и границе разделения рассказано в материале о разделении нулевой и защитной шины.

Если защитный проводник отсутствует, не делайте перемычку самостоятельно. Сначала выясняют систему питания и состояние заземления, поскольку ошибки в частном доме описаны отдельно в разборе ошибок устройства заземления.

5. Автомат, УЗО и кабель не согласованы

Симптом: защита отключается при обычной работе мощного прибора, либо кабель нагревается, а автомат долго не реагирует. УЗО защищает от утечки, автомат защищает линию от перегрузки и короткого замыкания, поэтому один аппарат не заменяет другой.

Подбор защиты начинают не с номинала автомата, а с кабеля и расчётной нагрузки. Частая ошибка, поставить автомат большего номинала, чтобы он не отключался, хотя проводка от этого допустимый ток не увеличивает. Для предварительной проверки можно использовать разбор ошибок выбора сечения кабеля и калькулятор сечения.

Номинальный ток УЗО выбирают с учётом аппарата перед ним и нагрузки, а ток отключения по дифференциальному току, с учётом назначения линии и требований проекта. Конкретное значение нельзя назначать только по площади квартиры.

6. УЗО поставили не на ту группу

Симптом: отключается свет, холодильник и розетки одновременно, хотя проблема возникла на одной линии. Причина в том, что несколько независимых групп подключили под одно УЗО без понятного распределения нулей или собрали слишком много потребителей под общей защитой.

Разделение групп уменьшает зону отключения и упрощает поиск утечки. В щите подписывают каждый автомат, а рядом оставляют схему с обозначением УЗО, его нулевой шины и отходящих линий. Правильное расположение аппаратов на рейке помогает не перепутать цепи, пример есть в материале о размещении автоматов и УЗО.

Отдельная линия для влажного помещения или мощного прибора не должна получать ноль от соседней группы. Такая ошибка часто появляется после добавления розетки без полной переделки схемы.

7. Что происходит при плохом контакте в щите

Симптом: аппарат то работает, то отключается, клемма нагревается, слышно потрескивание или появляется запах нагретой изоляции. Причина в слабой затяжке, неподходящем наконечнике, повреждённой жиле или зажатии многопроволочного провода без подготовки.

Плохой контакт увеличивает переходное сопротивление и может нагреваться под нагрузкой. УЗО не обязано реагировать на такой нагрев, поэтому исправное УЗО не отменяет осмотр клемм, шин и автоматов.

После отключения питания специалист проверяет состояние жил, маркировку и затяжку по инструкции производителя. Не следует просто сильнее затягивать винт: сорванная резьба и пережатая жила создают новую неисправность.

8. Как проверить схему без рискованных экспериментов

Если УЗО отключается, задача не в том, чтобы много раз поднять рычаг. Сначала фиксируют, при каком автомате и какой нагрузке появляется проблема, затем исключают группы по одной. Кнопка TEST подходит для проверки механизма, но не заменяет поиск реальной утечки, порядок такой проверки описан в инструкции по кнопке тест.

1. Отключите все отходящие автоматы и отсоедините чувствительную технику от розеток. Не открывайте щит, если не умеете безопасно определить отсутствие напряжения.
2. Включите вводной аппарат и УЗО штатным способом. Если УЗО не включается при отключённых группах, проверяют ввод, сам аппарат и проводку до него.
3. Включайте автоматы по одному, после каждого ждите и наблюдайте, не срабатывает ли защита. Группа, на которой появился симптом, остаётся отключённой.
4. На проблемной линии отключите приборы и повторите проверку. Если УЗО держится без нагрузки, подключайте устройства по одному, начиная с тех, которые имеют нагреватель или металлический корпус.
5. Если срабатывание остаётся, линию проверяют измерительным прибором на изоляцию и правильность соединений. После ремонта снова проверяют кнопку TEST и маркировку проводов.

Не используйте лампу, перемычку или случайный резистор для имитации утечки. Такие способы могут повредить аппараты и создать опасное напряжение на корпусах.

9. Как подключить автомат и УЗО после исправления

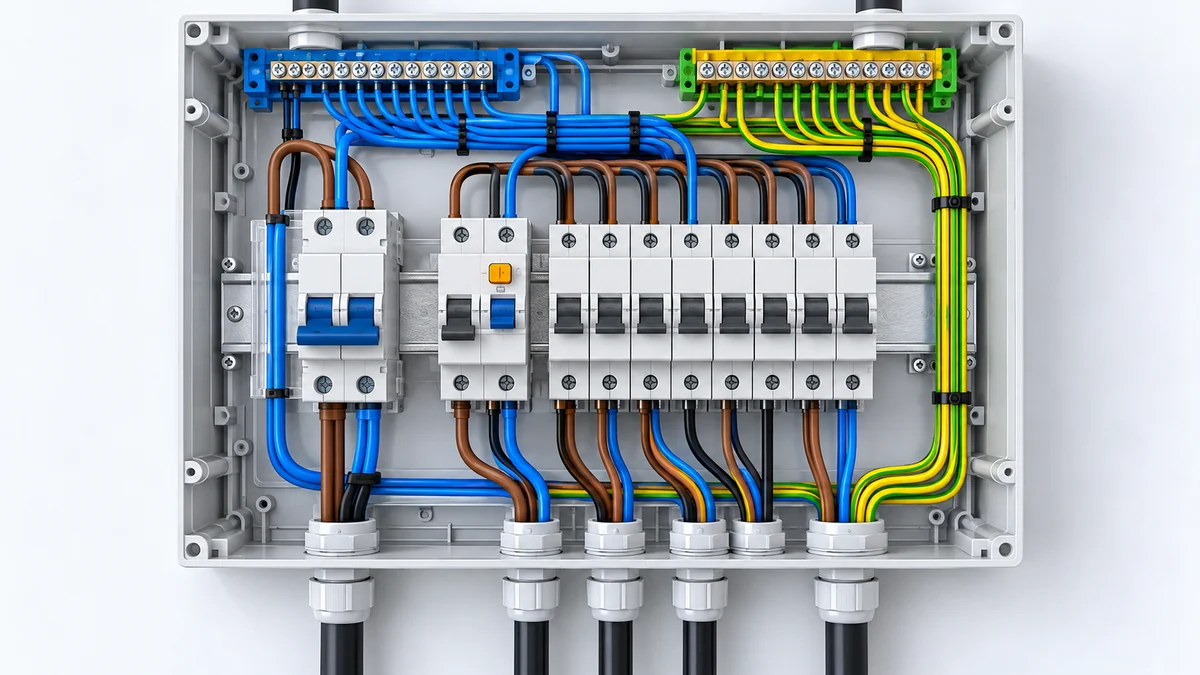

После устранения причины собирают схему по маршруту: ввод, защитный аппарат, УЗО, групповые автоматы, отдельные нулевые шины и защитная шина. Фаза и рабочий ноль каждой защищённой линии должны проходить через один и тот же прибор, а PE идёт непрерывно к защитным контактам.

Перед включением проверяют маркировку, отсутствие перемычек N-PE после УЗО, затяжку клемм и соответствие автомата кабелю. Практическую последовательность подключения можно сверить с материалом о подключении автоматического выключателя в щите.

Если после исправления УЗО отключается только с одним прибором, неисправность ищут в приборе или его кабеле. Если оно отключается на всех группах, проверяют сам щит и участок до него. Такой порядок даёт вывод: сначала исключают ошибку схемы, потом кабель и нагрузку, и только затем меняют УЗО.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
