Автомат и УЗО: как выбрать и подключить

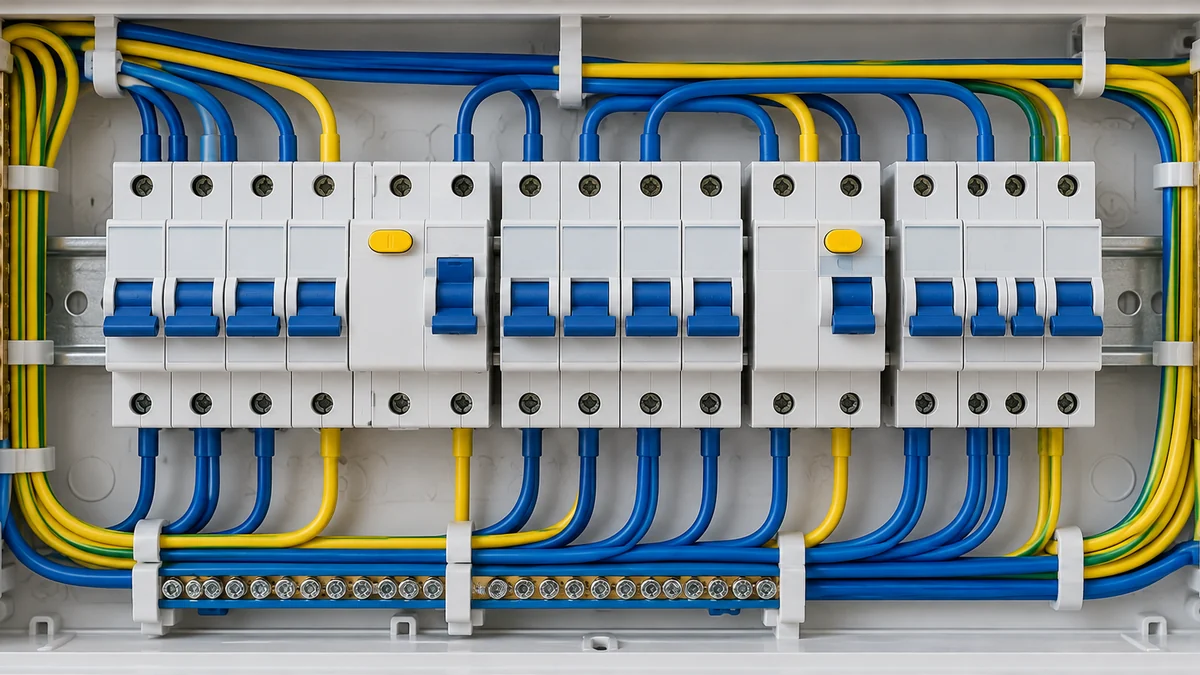

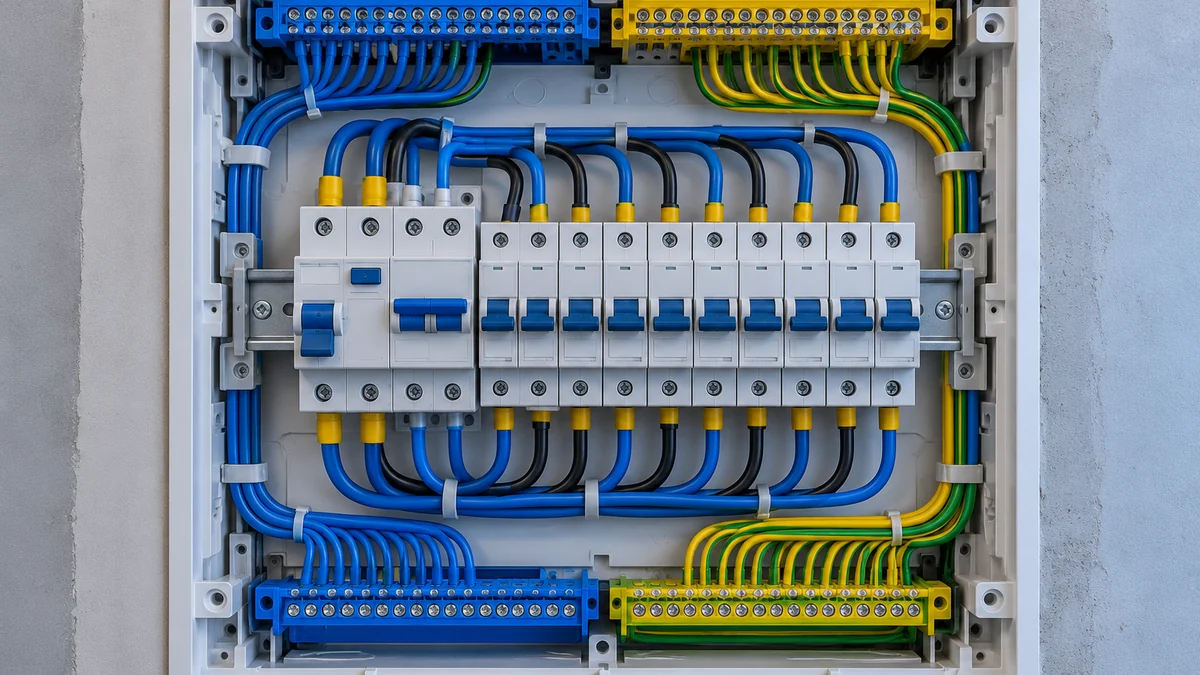

Автоматы и УЗО на DIN-рейке в электрическом щите дома — Автоматы и УЗО защищают разные участки домашней электросети.

Что здесь есть и с чего начать

Автомат и УЗО решают разные задачи: первый защищает проводку от слишком большого тока, второе реагирует на ток утечки. Поэтому в нормальной схеме они работают вместе, а не заменяют друг друга. Сначала определите линии в щите, затем проверьте кабель и нагрузку, и только после этого выбирайте защитные аппараты.

Если вы пока не знаете, какой номинал нужен для розеточной или осветительной группы, начните с материала о подборе автомата по мощности. Для предварительной проверки удобно использовать калькулятор сечения: он сопоставляет мощность, длину линии, кабель, автомат и УЗО.

раздел 1 объясняет назначение автомата и УЗО;
раздел 2 показывает порядок выбора и подключения;
раздел 3 помогает понять номиналы, ток утечки и чувствительность;
раздел 4 даёт ориентиры по типовым линиям;
разделы 5-7 посвящены ошибкам, размещению в щите и проверке.

Как выбрать автомат и УЗО для линии

Начинайте с кабеля, а не с самого мощного прибора. Автомат должен отключить линию раньше, чем провод начнёт опасно нагреваться. Если на одной группе работают чайник, стиральная машина и обогреватель, лучше разделить нагрузку на отдельные линии, а не ставить автомат большего номинала.

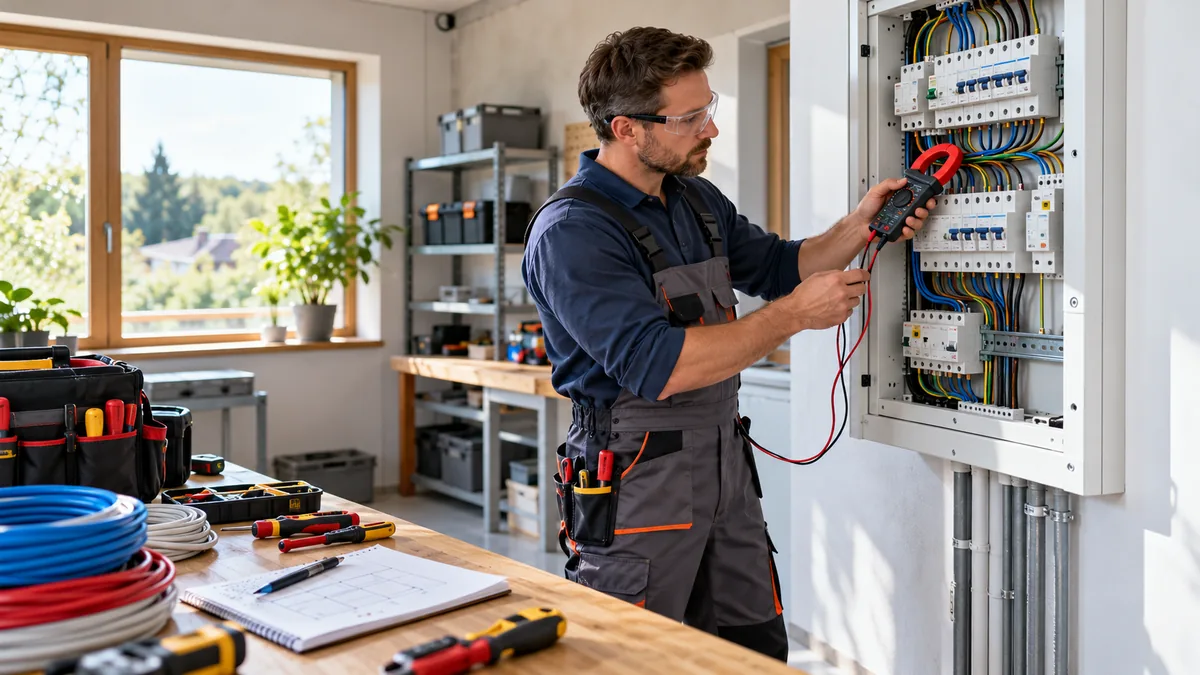

УЗО выбирают по рабочему току не ниже автомата перед ним и по дифференциальному току срабатывания. Для защиты человека в бытовых группах часто применяют чувствительность 30 мА, но конкретную схему нужно связать с типом сети, влажностью помещения и токами утечки. Расчёт утечек описан в материале о расчёте тока утечки для УЗО.

Составьте список линий: свет, розетки, кухня, санузел, стиральная машина, бойлер и другие мощные потребители.
Уточните материал, сечение и длину кабеля, способ прокладки и предполагаемую нагрузку.
Подберите автомат по допустимому току кабеля, а не по желанию получить больше мощности.
Выберите УЗО с подходящим рабочим током и чувствительностью, затем продумайте разделение линий.
Нанесите на схему вводной аппарат, групповые автоматы, УЗО, нулевую и защитную шины.

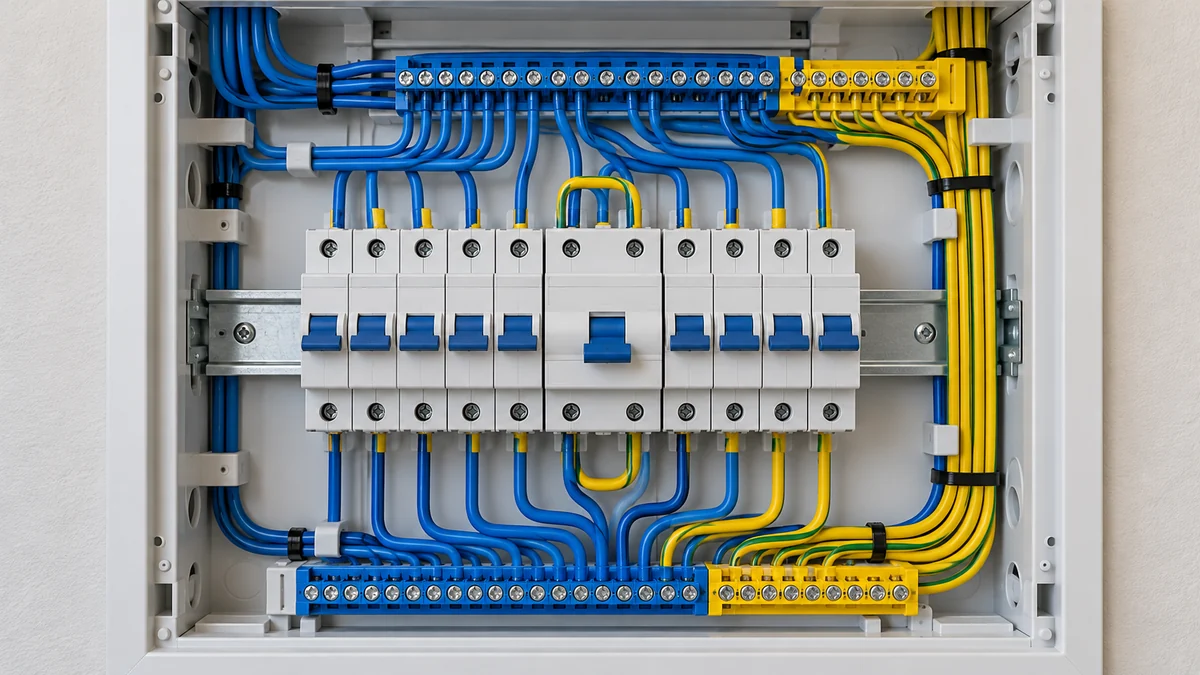

Само подключение требует правильной полярности и затяжки клемм. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ. Практический порядок установки автомата в щите разобран на странице о подключении автоматического выключателя.

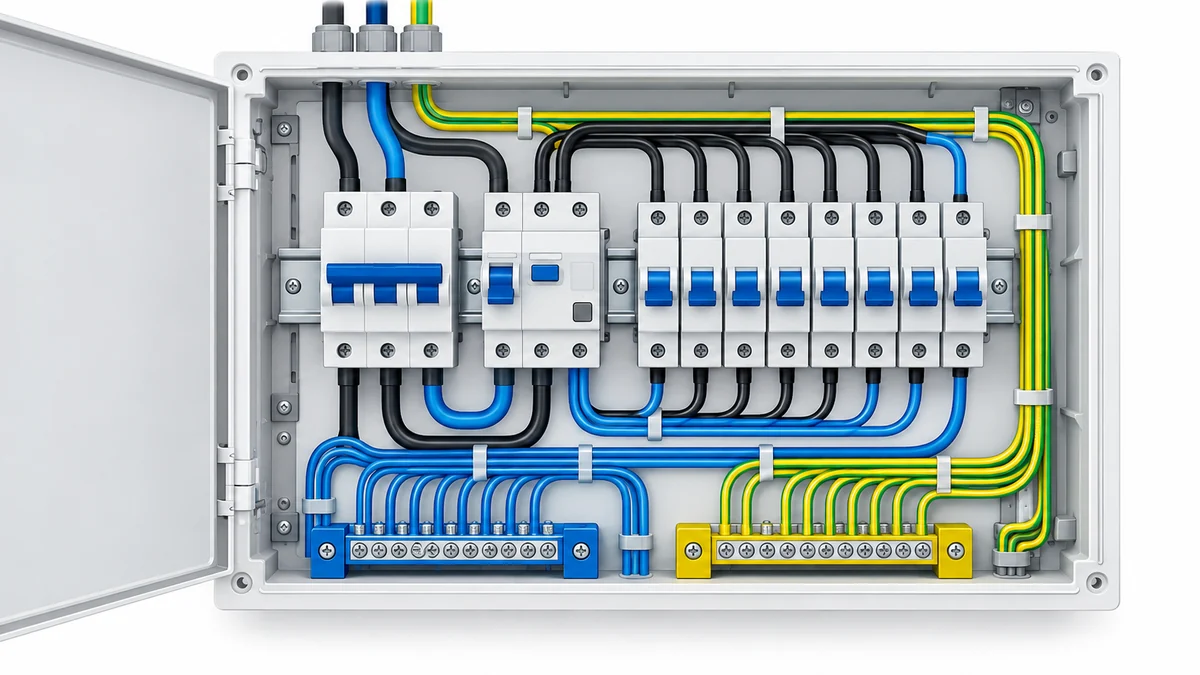

Схема последовательного подключения автомата и УЗО в домашнем щите — Принципиальная последовательность: ввод, защита линии, УЗО и нагрузка.

Чем отличаются номиналы и характеристики

У автомата смотрят на номинальный ток, характеристику срабатывания и отключающую способность. Буква B, C или D задаёт реакцию на кратковременный пусковой ток, поэтому для большинства бытовых линий нельзя выбирать характеристику только по привычке. Номинал автомата также не увеличивает допустимую мощность слабого кабеля.

У УЗО есть номинальный ток, ток утечки и тип. Номинальный ток показывает, какой ток аппарат может проводить длительно, а 10, 30 или 100 мА относятся к дифференциальному току отключения. Тип AC или A выбирают с учётом характера нагрузки и возможной постоянной составляющей.

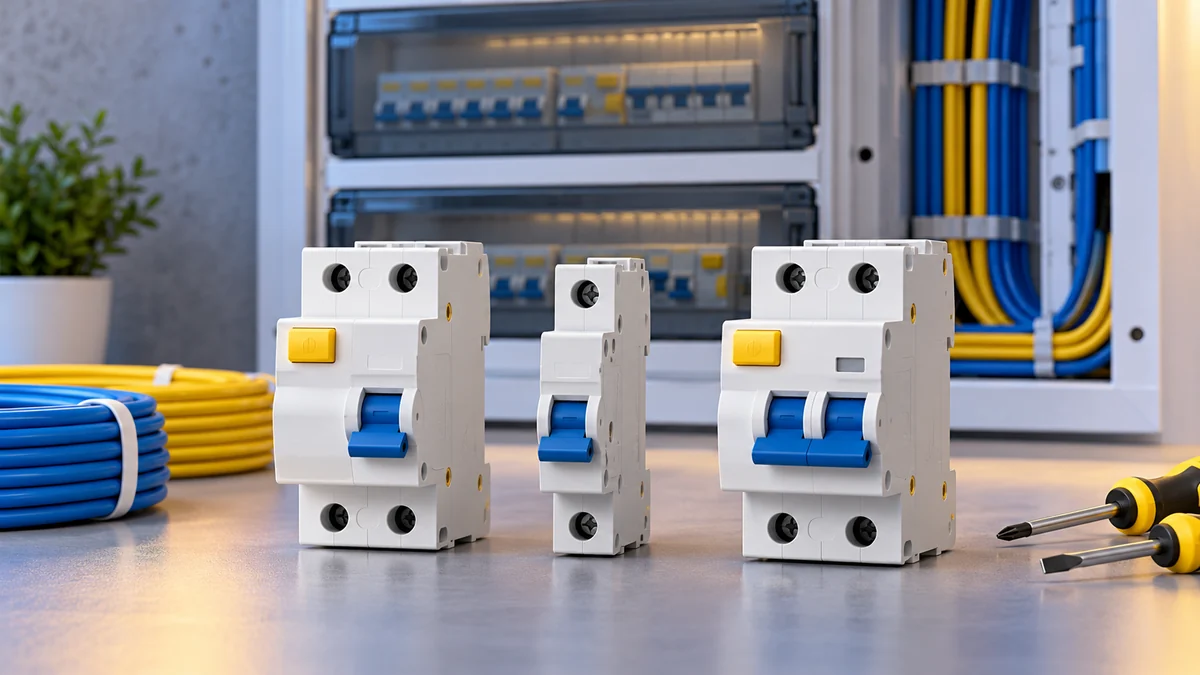

СоветНе ставьте одно УЗО на весь дом без расчёта. При утечке на одной линии отключится всё, а поиск причины займёт время. Для нескольких групп удобнее отдельные УЗО или дифавтоматы, особенно если есть холодильник, насос, наружные розетки и влажные помещения. Сравнение вариантов есть в материале о выборе между УЗО и дифавтоматом.

Для квартиры с несколькими группами полезно заранее определить, нужна ли селективность и какой участок должен отключаться первым. Принцип координации аппаратов описан в материале о селективности автоматов.

Какие автоматы и УЗО ставят на типовые линии

Универсального автомата для любой розетки нет. Ориентир задают сечение кабеля, способ прокладки и реальная нагрузка. Например, линия света обычно нагружена меньше розеточной, а кухонные приборы и водонагреватель требуют отдельных групп по проекту.

Линия	Что защищает автомат	Что проверить перед выбором
Освещение	Кабель осветительной группы и светильники	Сечение провода, общую мощность светильников, наличие импульсных блоков
Обычные розетки	Кабель розеточной группы и подключённые приборы	Сечение, длину, число розеток и возможную одновременную нагрузку
Кухня	Отдельные мощные приборы и розетки	Мощность плиты, посудомоечной машины, духовки и холодильника
Санузел и наружные розетки	Линию с повышенным риском утечки	УЗО, защитный проводник, влажность и состояние оболочки кабеля
Бойлер, насос, обогреватель	Выделенный кабель и конкретный прибор	Пусковой ток, мощность по паспорту и необходимость отдельного УЗО

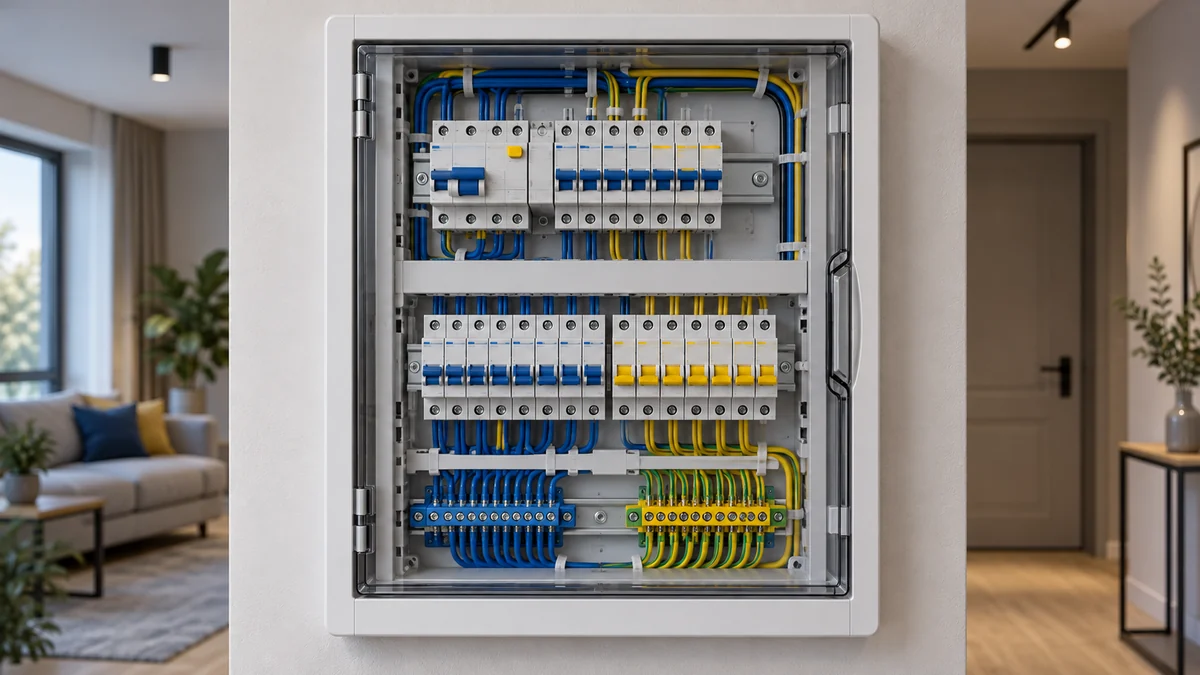

Для розеток и света нельзя выбирать аппарат только по названию помещения. Уточните, какой кабель уже проложен и не соединены ли в одной коробке разные группы. Отдельные рекомендации по этим двум линиям собраны в материале о выборе автомата для розеток и света.

Вводной аппарат ограничивает суммарную нагрузку на квартиру или дом, но не заменяет групповые защиты. Его номинал согласуют с выделенной мощностью, вводным кабелем и условиями сети. Перед выбором посмотрите материал о вводном автомате для дома.

Ошибки подключения, которые отключают весь щит

Самая частая ошибка, пропуск рабочего нуля через УЗО или подключение после него нулей разных групп к общей шине. При такой схеме аппарат может отключаться сразу после включения нагрузки или работать непредсказуемо. Защитный проводник через УЗО не пропускают и с рабочим нулём после УЗО не объединяют.

ВажноНе проверяйте затяжку и не переставляйте провода в щите под напряжением. Перед работой питание отключают, отсутствие напряжения проверяют исправным измерительным прибором, а при сомнениях вызывают электрика. Отдельно проверьте, не перепутаны ли вход и выход аппарата, если производитель требует конкретного направления.

Ещё одна ошибка, установка УЗО с номиналом ниже автомата перед ним или выбор слишком чувствительного аппарата без учёта суммарных утечек. Ошибки с нулевыми шинами, перемычками и клеммами разобраны в материале о неправильном подключении автоматов и УЗО.

Если в доме нет рабочего защитного проводника, УЗО не превращает двухпроводную сеть в заземлённую. Как организуют и выбирают защитный проводник, описано в материале о заземляющем проводе для дома.

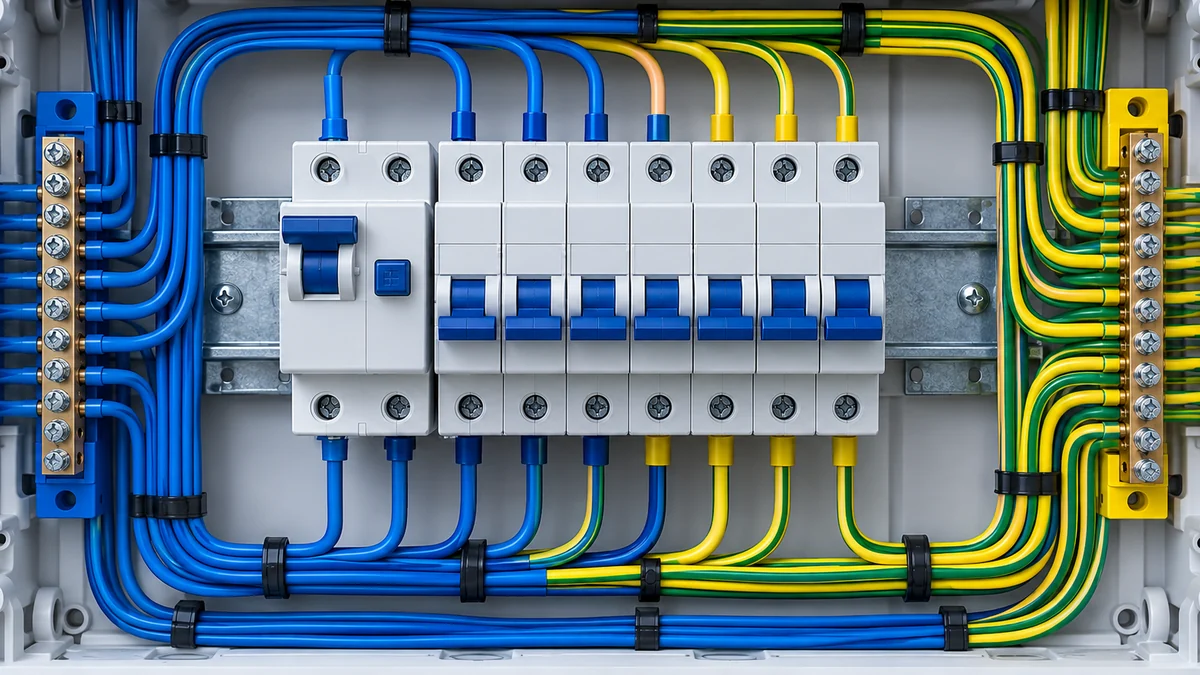

Проверка правильности подключения УЗО и автоматов в щите — Перед включением проверяют разделение рабочего нуля и защитного проводника.

Как разместить аппараты на DIN-рейке

Состав щита удобно строить слева направо или сверху вниз по ходу питания: вводной аппарат, ограничитель или счётчик по схеме объекта, затем УЗО и групповые автоматы. Точный порядок зависит от проекта и требований поставщика электроэнергии. Подписывайте каждую линию с двух сторон, чтобы через год не искать нужный кабель.

Оставьте запас места под одну-две будущие группы, если щит позволяет. Провода не должны натягиваться, пересекаться без необходимости или попадать под клемму несколькими жилами, если она для этого не предназначена. Примеры компоновки собраны в материале о размещении автоматов на DIN-рейке.

Вводной автомат выбирают по условиям ввода, а не по числу комнат. Если в доме несколько потребителей с двигателями, импульсными блоками или большими пусковыми токами, схему щита лучше показать специалисту до покупки оборудования.

Как проверить УЗО и понять причину отключения

После монтажа нажмите кнопку T или TEST на УЗО. Исправный аппарат должен отключиться, а питание защищаемых линий пропасть. После этого кнопку возвращают в исходное положение, но такая проверка не заменяет измерение параметров и проверку сопротивления изоляции.

Если УЗО отключается сразу после включения, выключите групповые автоматы и включайте их по одному. Так можно найти подозрительную линию, но не нужно продолжать эксплуатацию при запахе нагрева, следах влаги, повреждённой изоляции или повторных срабатываниях.

Проверять кнопку TEST полезно регулярно с периодичностью, указанной в инструкции конкретного устройства. Полный порядок действий описан в материале о проверке УЗО кнопкой тест. Если аппарат не отключается, его нельзя считать исправным только потому, что в доме есть заземление.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.

Посчитайте для своей линии

Калькулятор сечения

Сечение кабеля по мощности и длине линии, подбор автомата и УЗО

Рассчитать сечение

Частые вопросы

Чем автомат отличается от УЗО?

Автомат защищает проводку от перегрузки и короткого замыкания. УЗО отключает цепь при токе утечки и не заменяет автомат.

Можно ли поставить одно УЗО на всю квартиру?

Можно, если схема рассчитана по нагрузке и утечкам, но при неисправности отключатся все группы. Для удобства часто применяют несколько УЗО или дифавтоматы.

Какой автомат выбрать для розеток?

Номинал выбирают по сечению и способу прокладки кабеля, а также по нагрузке линии. Ставить автомат большего номинала только ради мощности нельзя.

Почему УЗО отключается после подключения прибора?

Причиной может быть утечка в приборе, повреждение кабеля, ошибка соединения нулей или слишком большая сумма рабочих утечек. Линию проверяют поочерёдно и измерениями.

Нужно ли проверять УЗО кнопкой TEST?

Да, кнопка проверяет срабатывание механизма и цепи тестирования. Если отключения не произошло, аппарат и схему нужно проверить до дальнейшей эксплуатации.
