Как подобрать автомат по мощности нагрузки

Где переплачивают при выборе защиты

Чаще всего переплачивают, когда пытаются подобрать автомат по мощности всех приборов сразу, а затем под него увеличивают кабель. Сначала нужно определить, какие приборы действительно работают одновременно и на какой линии они находятся. Холодильник в кухне и обогреватель в спальне не обязательно защищены одним групповым автоматом.

Считаю на простом примере: чайник 2 кВт и обогреватель 2 кВт вместе потребляют около 17,4 А при 230 В. Для линии с автоматом 16 А это уже перегрузка, но ещё не основание покупать автомат 20 А. Сначала проверяют кабель, розетки и соединения, иначе экономия оборачивается переделкой.

• Соберите мощности со шильдиков приборов, а не из рекламных описаний.
• Отметьте нагрузки, которые могут работать одновременно на одной линии.
• Уточните материал, сечение и условия прокладки кабеля.
• Проверьте номиналы розеток, клемм и ограничения подключаемого оборудования.

За более дорогую серию иногда платят ради удобства монтажа, аксессуаров или требуемой отключающей способности. Но высокая цена сама по себе не исправляет ошибку расчёта. Базовые различия аппаратов разобраны в разделе выбор и подключение автоматов и УЗО.

Как подобрать автомат по мощности: считаем ток

Для однофазной нагрузки с коэффициентом мощности, близким к единице, используйте I = P / U. Мощность берите в ваттах, напряжение в вольтах, результат получите в амперах. Например, 3000 / 230 = 13,0 А: это расчётный ток, а не готовый номинал автомата.

Для двигателя или другой нагрузки с заметной реактивной составляющей формула другая: I = P / (U × cos φ), если P обозначает потребляемую активную мощность. Когда на шильдике указана механическая мощность двигателя, дополнительно учитывают КПД. Проще и надёжнее взять паспортный ток, а пуск проверить отдельно.

Для симметричной трёхфазной нагрузки применяют I = P / (√3 × U × cos φ), где U обычно 400 В. Так, 9 кВт при cos φ = 1 дают около 13 А в каждой фазе. Но если однофазные приборы распределены неравномерно, делить общую мощность поровну нельзя: считают каждую фазу.

5 шагов от списка приборов до номинала

Для новой линии расчёт начинают с нагрузки, затем выбирают кабель и защиту. Для существующей порядок жёстче: сначала выясняют возможности уже проложенного кабеля. Если они недостаточны, нагрузку разделяют или прокладывают новую линию.

1. Сложите мощности одновременно работающих приборов одной линии. Например, 2000 + 800 = 2800 Вт.
2. Определите рабочий ток: для такой активной нагрузки 2800 / 230 = 12,2 А.
3. Установите допустимый длительный ток кабеля с учётом материала, изоляции, прокладки, температуры и соседних линий.
4. Выберите стандартный номинал не ниже расчётного тока и не выше допустимого тока кабеля. В примере можно рассматривать 16 А, только если линия это допускает.
5. Проверьте защиту при коротком замыкании, отключающую способность, характеристику и ограничения оборудования. Эти проверки выполняет электрик.

Основное соотношение: ток нагрузки ≤ номинал автомата ≤ допустимый ток кабеля. Это необходимая проверка, но не замена полному расчёту защиты. В расчёте сечения по мощности и длине и инструменте «Калькулятор сечения» учитывайте также длину линии: она влияет на падение напряжения и условия отключения.

Почему кабель ограничивает номинал

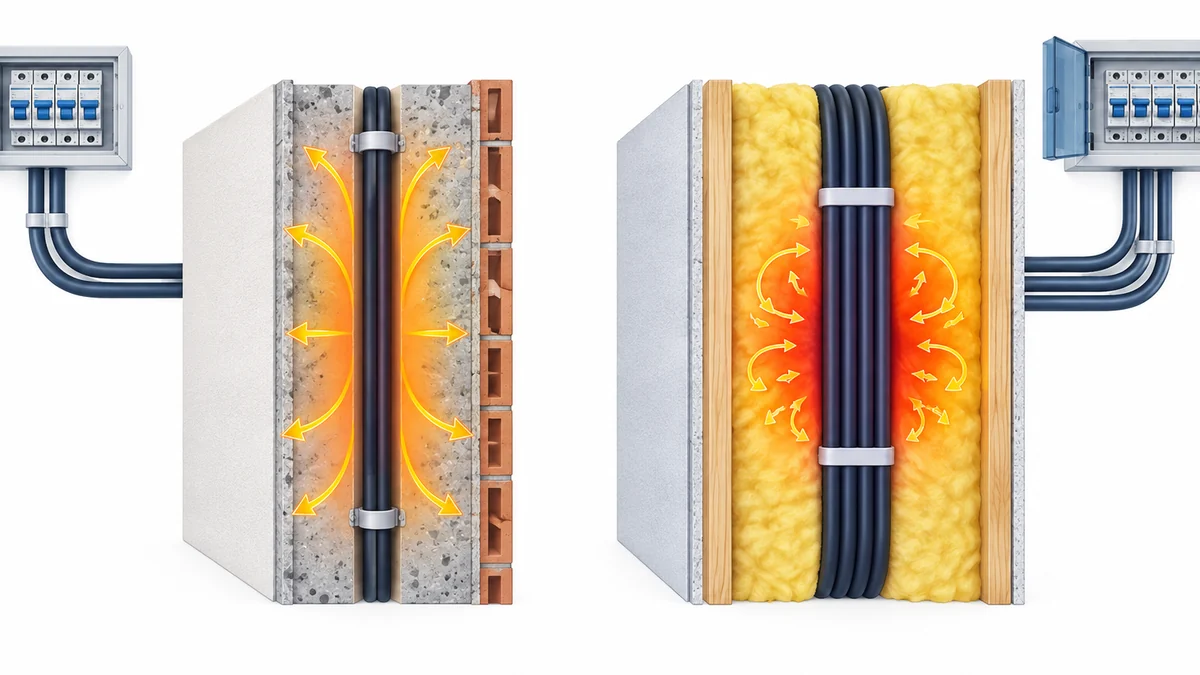

Автомат защищает проводку от сверхтока, а не просто разрешает пользоваться определённым количеством киловатт. Одно и то же сечение в разных условиях отводит тепло по-разному. Кабель в теплоизоляции или плотном пучке нельзя оценивать так же, как отдельно проложенный в благоприятных условиях.

Поэтому правило «медь 2,5 мм² всегда допускает 25 А» использовать нельзя. Нужны сведения о кабеле и способе его прокладки, а для старой линии ещё и осмотр соединений. Слабый контакт может греться без превышения номинала автомата, поэтому автомат не заменяет исправные клеммы.

Сечение отходящей линии не определяет разрешённую мощность всей квартиры. На вводе действуют отдельные ограничения, а простое повышение номинала их не отменяет. Проверить эту часть поможет разбор подбора и расположения вводного автомата.

Буквы B и C: что меняется при пуске?

Число на автомате и буква перед ним решают разные задачи. У B16 и C16 одинаковый номинальный ток 16 А, но разные диапазоны мгновенного электромагнитного расцепления. Для B это 3-5 номинальных токов, для C это 5-10.

Характеристика C может лучше переносить некоторые кратковременные пуски, но её нельзя назначать только по принципу «чтобы не выбивало». При недостаточном токе короткого замыкания она может не обеспечить требуемое быстрое отключение. Особенно внимательно проверяют длинные линии.

Мгновенное отключение при включении и отключение спустя некоторое время требуют разной диагностики. Возможны пусковой ток, повреждение прибора, перегрузка или неисправный контакт. Последовательность проверки есть в материале о причинах отключения автомата при запуске нагрузки.

Запас мощности без лишних расходов

Запас закладывают в проект линии, а не добавляют к номиналу автомата после ремонта. Если сейчас нужно 2 кВт, а позже планируется прибор на 3,5 кВт, заранее проверяют будущую нагрузку, кабель и способ подключения. Покупка автомата «на ступень больше» сама по себе запаса не создаёт.

Защиту от утечки считают отдельно: автомат её не заменяет. Если выбираете исполнение щита, сравните УЗО с автоматом и дифавтомат. УЗО без встроенной защиты от сверхтока должно быть согласовано с защищающим его аппаратом.

Номинальный ток УЗО в амперах и ток утечки в миллиамперах нельзя смешивать. Для выбора чувствительности полезен расчёт ожидаемого тока утечки, а для остальных параметров нужен подбор УЗО для квартиры и дома. Количество подключённых приборов влияет и на суммарную фоновую утечку.

Таблица для сети 230 В и пример проверки

В таблице мощность рассчитана как P = U × I при 230 В и cos φ = 1. Это ориентир для сопоставления тока и активной нагрузки, а не разрешение подключать указанную мощность к любой розетке. Значения не учитывают пуск, падение напряжения и ограничения конкретной линии.

Вернёмся к нагрузке 2,8 кВт: расчёт дал 12,2 А. Если проверенный допустимый ток кабеля не меньше 16 А и остальные условия выполнены, автомат 16 А можно рассматривать. Если допустимый ток ниже 16 А, этот номинал не подходит, даже когда приборы работают редко.

При этом 16 А не означают мгновенного отключения при 16,1 А: тепловой расцепитель работает с выдержкой времени, зависящей от перегрузки и условий. Вывод для покупки простой: мощность задаёт рабочий ток, а кабель и проверка защиты ограничивают номинал.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
