Почему выбивает автомат при включении нагрузки

С чего начать: три признака, что дело не в том, о чём думают

Когда выбивает автомат при включении, многие сразу винят слишком мощный прибор. Но если отключение происходит мгновенно, ещё до заметного нагрева кабеля, чаще речь идёт о коротком замыкании или неисправности нагрузки. Перегрузка обычно проявляется после работы несколько минут, а не в первый момент.

Проверьте три признака: отключается только одна линия, автомат срабатывает сразу или через время, а проблема появляется с одним прибором или с любой нагрузкой. Эти наблюдения полезнее, чем попытка несколько раз поднять рычаг и посмотреть, что будет.

• Автомат отключается сразу после включения конкретного прибора, вероятна неисправность прибора, вилки или розетки.
• Автомат держится несколько минут и потом отключается, возможны перегрузка линии, слабый контакт или нагрев соединения.
• Автомат отключается при включении разных приборов на одной линии, проверяют проводку, розеточную группу и сам выключатель.

Для общего понимания состояния домашней сети можно начать с материала о проверке электрики в доме. Не вскрывайте розетку и щит, если не умеете безопасно снять напряжение и проверить его отсутствие.

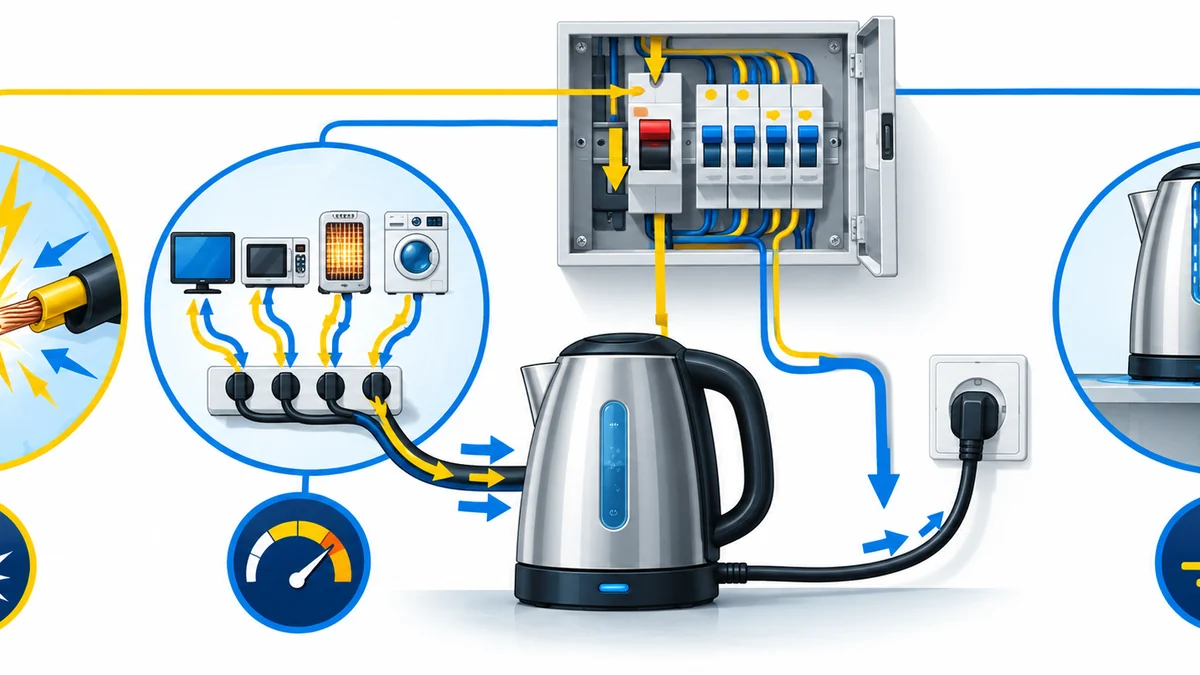

Почему автомат срабатывает именно в момент включения

Мгновенное отключение связано с током, который резко превышает допустимое значение для автомата. Так бывает при замыкании фазного и нулевого проводника, повреждении кабеля, пробое внутри прибора или ошибке в соединениях после ремонта.

У некоторых устройств есть краткий пусковой ток. Он встречается у двигателей, компрессоров, импульсных блоков питания и мощных трансформаторов. Исправная линия обычно выдерживает такой короткий импульс, но неподходящий автомат, слабый контакт или уже перегруженная группа могут привести к отключению.

Не путайте автомат с УЗО. Автомат реагирует на сверхток и короткое замыкание, а УЗО отключает цепь при утечке на землю. В щите могут сработать оба устройства, поэтому положение рычагов нужно запомнить до повторного включения.

Если есть сомнения в величине напряжения, измерить его можно по инструкции для проверки розетки мультиметром. Измерения внутри щита и поиск неисправности под напряжением поручают электрику с допуском.

Как отличить короткое замыкание от перегрузки

Автомат отключается сразу

Если рычаг падает в момент вставки вилки или нажатия кнопки питания, сначала подозревают короткое замыкание. Отключите прибор от розетки, выключите его кнопкой и только потом один раз включите автомат. Если линия восстановилась, не подключайте подозрительную технику повторно.

Отключение появляется через несколько минут

Так чаще ведут себя перегруженная линия, нагревающийся контакт или автомат с неисправным тепловым расцепителем. Посмотрите, какие приборы работают одновременно: электрочайник, обогреватель, стиральная машина и духовка могут оказаться на одной группе после неудачного ремонта.

При перегрузке не помогает установка автомата большего номинала без проверки кабеля. Защита выбирается по самому слабому участку линии, а не по желанию получить больше мощности. Для предварительной проверки можно использовать расчёт автомата по мощности нагрузки.

Что проверить в приборе, вилке и розетке

Начните с визуального осмотра без разборки: потемнение пластика, запах гари, оплавленная вилка, треск, нагрев корпуса розетки и следы влаги. Один такой признак уже достаточен, чтобы прекратить использование оборудования до диагностики.

Подключите к той же розетке заведомо исправный маломощный прибор. Если он работает, а исходное устройство снова отключает защиту, неисправность вероятнее всего находится внутри техники, её кабеля или вилки. Если отключается и исправный прибор, проверяют розетку и линию.

Не используйте удлинитель как постоянное решение. Слабый контакт в колодке, перегретая катушка или тонкий провод увеличивают сопротивление и нагрев. Для приборов с нагревателем особенно опасны разболтанные розетки и переходники.

Если одновременно появились мигание света и отключения, полезно посмотреть порядок проверки в материале о причинах мигания света в доме. Иногда проблема находится не в нагрузке, а в общем соединении или нулевом проводнике.

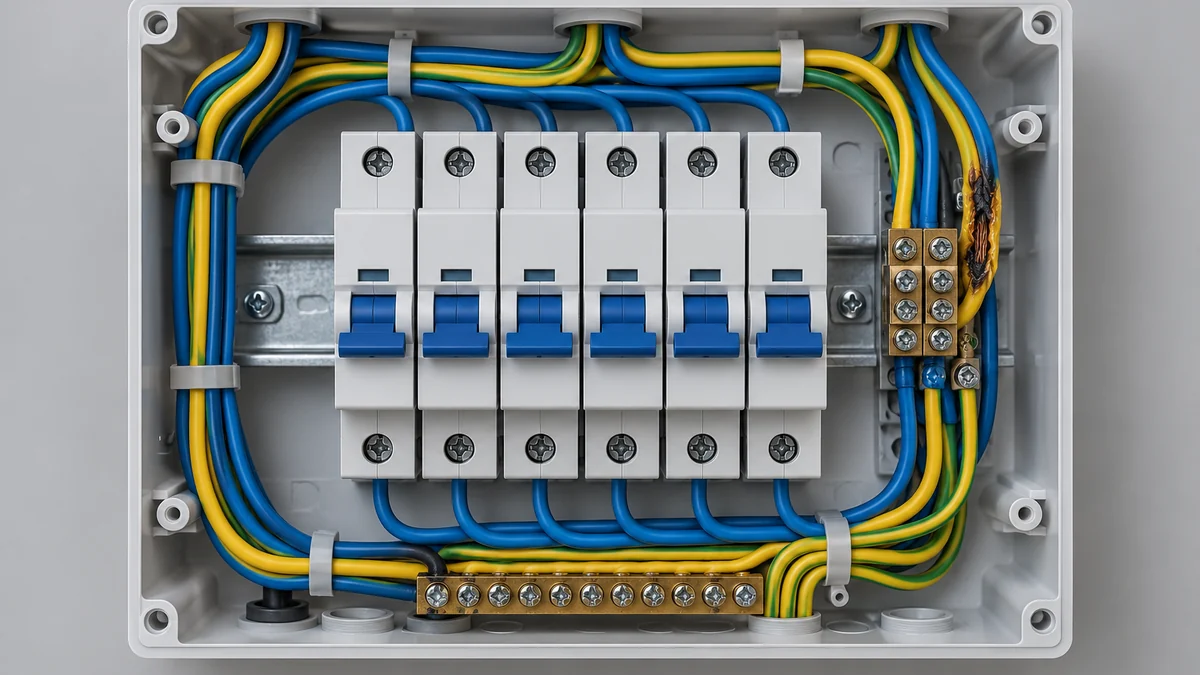

Ошибки в проводке и соединениях после ремонта

После замены розетки или прокладки кабеля автомат может отключаться из-за зажатой жилы, повреждённой изоляции или перепутанного соединения. В подрозетнике провод иногда пережимают крепёжным винтом, а в распределительной коробке оставляют плохо затянутую скрутку.

Особенно подозрительны места, где недавно сверлили стену, устанавливали шкаф, крепили плинтус или переносили розетку. Повреждённый кабель способен работать без нагрузки, но отключать автомат при подключении мощного прибора.

Почему новый автомат тоже может отключаться

Замена автомата не устраняет причину, если неисправность находится в кабеле или нагрузке. Более того, установка автомата с большим номиналом может убрать частые отключения ценой перегрева проводки. Такой способ маскирует проблему и повышает риск повреждения изоляции.

Проверьте соответствие трёх вещей: сечение кабеля, номинал автомата и реальную нагрузку линии. Отдельно смотрят качество затяжки клемм, состояние нулевой шины и отсутствие случайного контакта нуля с защитным проводником там, где этого быть не должно.

Для вводного устройства нужен отдельный расчёт по выделенной мощности и параметрам сети. Порядок выбора можно сверить в материале о вводном автомате для дома, а сам щит не переделывайте по фотографии из интернета.

Как проверить линию без рискованных экспериментов

Сначала выключите все приборы из розеток проблемной группы. Затем проверьте, сохраняется ли отключение при включении автомата без нагрузки. Если автомат держится, подключайте устройства по одному, выдерживая паузу и наблюдая за нагревом, запахом и шумом.

Если автомат отключается даже при вынутых вилках, причина может быть в стационарной технике, освещении, кабеле или щите. Не пытайтесь прозвонить цепь обычным мультиметром, пока она подключена к сети. Для проверки изоляции используют специальный прибор и соблюдают правила безопасности.

Иногда владелец видит обрыв и считает его причиной отключения. Сам по себе обрыв чаще прекращает питание, а не вызывает срабатывание автомата, но повреждённый участок может одновременно касаться соседней жилы. Отдельно о поиске такого дефекта рассказано в материале про поиск обрыва провода в стене.

Автомат, УЗО или дифавтомат: что именно сработало

Посмотрите на маркировку и положение рычага. У автоматического выключателя обычно есть обозначение характеристики и номинального тока, у УЗО указывают ток утечки, а дифавтомат объединяет обе функции. В щите несколько устройств могут отключиться почти одновременно, поэтому запомните первое сработавшее.

Если отключается УЗО или дифавтомат при включении стиральной машины, бойлера или посудомоечной машины, вероятна утечка. Влага, повреждение нагревателя, сетевой фильтр и ошибка подключения могут дать одинаковый симптом, но требуют разной проверки.

Правильное разделение функций защиты описано в руководстве про автоматы и УЗО. Самостоятельно менять схему в щите без проверки отсутствия напряжения и понимания назначения проводников не стоит.

Что делать, если автомат выбивает повторно

Повторное отключение после одной попытки уже считается достаточным основанием остановить проверку. Оставьте отключённой проблемную линию, предупредите домашних и уберите из розеток приборы, которые могли вызвать неисправность.

Если нужно понять, связано ли событие с конкретной группой, электрик проверяет напряжение, целостность проводников, сопротивление изоляции, ток нагрузки и состояние соединений. Эти измерения дают больше информации, чем подбор автомата методом проб.

1. Отключите подозрительный прибор из розетки и не трогайте повреждённую вилку или кабель.
2. Запишите, какой автомат или дифавтомат отключился, и был ли рычаг в промежуточном положении.
3. Убедитесь, что на линии нет включённых стационарных приборов, после чего не более одного раза включите защиту.
4. Если автомат удерживается, подключайте приборы по одному. При повторном отключении остановите проверку.
5. Если защита не включается без нагрузки, оставьте линию отключённой и вызовите электрика для измерений.
6. После ремонта проверьте нагрев соединений, работу УЗО и соответствие автомата сечению кабеля.

Подключение или замена автомата в щите требует понимания схемы, назначения шин и порядка отключения. Общий порядок работ описан в материале о подключении автоматического выключателя в щите, но конкретную схему проверяют на месте.

Вывод простой: если автомат отключается мгновенно, ищите короткое замыкание или неисправный прибор; если через время, проверяйте перегрузку и нагрев контактов. Не увеличивайте номинал защиты без расчёта линии, иначе отключения могут исчезнуть, а опасный нагрев останется.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
