Как найти обрыв провода в стене без демонтажа

Что проверить до того, как искать обрыв провода

Если нужно найти обрыв провода, сначала убедитесь, что проблема не в розетке, автомате или ослабленной клемме. Отключите автомат линии, проверьте отсутствие напряжения двухполюсным указателем и только после этого снимайте рамку розетки или крышку коробки. Простая проверка розетки описана в отдельной инструкции: как проверить розетку индикаторной отвёрткой.

Вам понадобятся мультиметр с режимом прозвонки, исправный щуп с длинным проводом, отвёртки, фонарь, маркер и небольшой кусок провода. Часто не хватает доступа к обоим концам жилы, схемы разводки и понимания, от какого автомата запитана линия. Не полагайтесь на цвет изоляции: в старой проводке его могли использовать не по назначению.

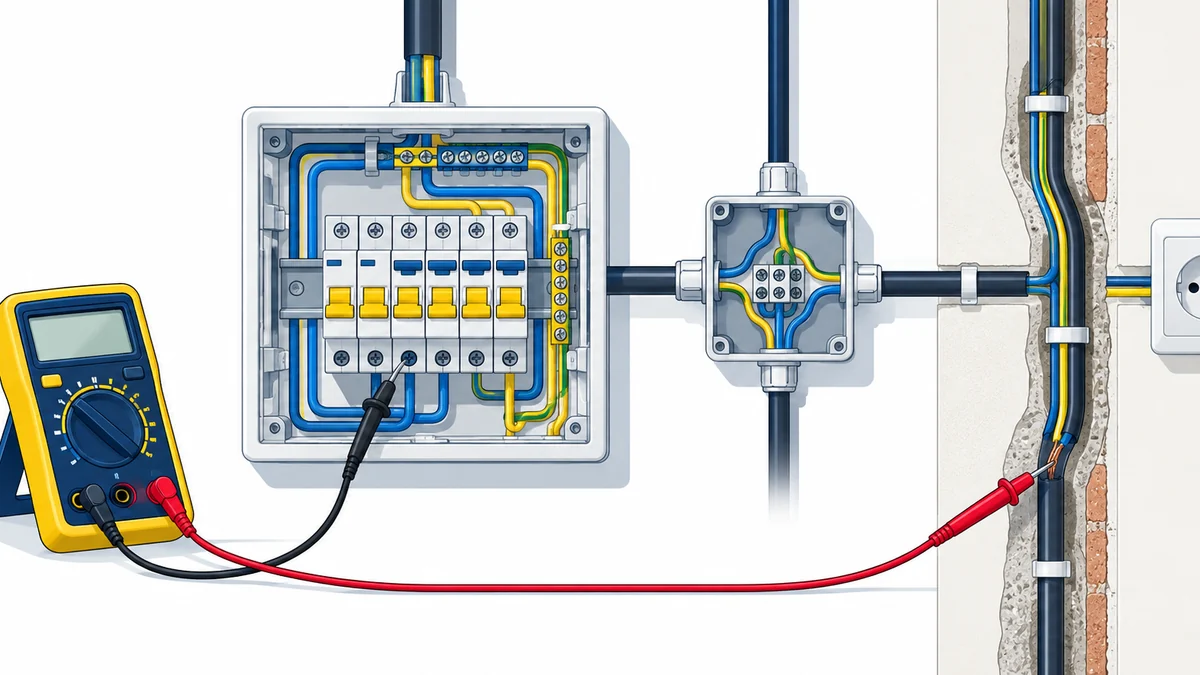

Как найти обрыв провода по шагам

1. Отключите автомат предполагаемой линии. Выньте из розеток приборы, выключите свет и проверьте отсутствие напряжения на всех контактах.
2. Определите начало и конец участка. Обычно это автомат и первая коробка, две коробки, коробка и розетка либо две точки подключения светильника.
3. Отсоедините проверяемую жилу с обоих концов. Иначе параллельные цепи могут дать ложный сигнал прозвонки.
4. Замкните жилу на одном конце перемычкой с другой жилой или отдельным длинным проводом. На втором конце измерьте сопротивление мультиметром.
5. Повторите проверку для каждой жилы. Исправная непрерывная жила покажет малое сопротивление, обрыв даст отсутствие контакта или нестабильные показания.
6. Разделите длинный участок пополам и проверяйте доступную коробку, розетку или светильник. Так место неисправности постепенно сужается без вскрытия всей стены.
7. После ремонта снова прозвоните жилы по отдельности, проверьте отсутствие короткого замыкания между ними и только затем соберите соединения.

Если доступен только один конец кабеля, мультиметр не покажет точное место обрыва. Тогда помогает трассоискатель, генератор сигнала или опытный электрик с прибором, который реагирует на кабель под штукатуркой.

Почему мультиметр не всегда показывает неисправность

Прозвонка отвечает только на один вопрос: есть ли электрический контакт между двумя точками сейчас. Жила может быть надломлена и касаться сама себя при спокойном положении кабеля, а при нагрузке контакт пропадёт. Поэтому повторяйте измерение, слегка двигая доступный провод, но не тяните его из стены.

Нестабильные показания часто появляются из-за окисленной клеммы, плохо зажатой жилы или контакта через лампу и электронный блок. Отсоединяйте все приборы и соединения на проверяемом участке. Если автомат отключается сразу после включения, ищите не только обрыв, но и повреждение изоляции.

Для длинных линий полезно измерять не только сопротивление жилы, но и сопротивление между каждой жилой и защитным проводником. Низкое значение между ними указывает на утечку или пробой, а не на обычный обрыв.

Где чаще всего рвётся кабель в стене

В квартирах кабель чаще идёт вертикально или горизонтально от установочной точки, но старые ремонты не всегда соблюдают это правило. Не сверлите стену, пока не проверите трассу детектором и не отключите все связанные линии.

Если обрыв появился после установки шкафа, карниза или полки, сначала осмотрите места крепежа. Повреждение от сверла может одновременно дать обрыв и утечку на металлическую деталь.

Как сузить место обрыва без штробления

Разделяйте линию по доступным точкам. Например, если между щитом и дальней розеткой есть коробка, сначала проверьте участок до коробки, затем участок от коробки до розетки. Когда один участок исправен, неисправность остаётся в другом.

• Снимите напряжение и подпишите жилы маркером, чтобы не перепутать их при сборке.
• Отсоединяйте проводники с двух сторон проверяемого участка, иначе получите обходной путь через нагрузку.
• Используйте длинный соединительный провод, если штатной длины щупов не хватает.
• Проверяйте каждую жилу отдельно: фазную, нулевую и защитную, если она проложена.
• Не делайте вывод по одной вспышке индикаторной отвёртки. Для поиска обрыва нужна прозвонка или измерение сопротивления.
• После каждого соединения закрывайте коробку и оставляйте понятную маркировку линии.

Когда доступных точек мало, трассоискатель помогает увидеть направление кабеля и найти участок, где сигнал исчезает. Но приборы реагируют на глубину, соседние провода и влажность стены, поэтому результат подтверждают измерением с отключёнными жилами.

Если схема квартиры неизвестна, полезно сначала составить её по автоматам и точкам потребления. Для общей проверки перед покупкой жилья пригодится инструкция о том, как проверить электропроводку перед покупкой квартиры.

Что делать, если обрыв найден

Сначала оцените состояние кабеля и доступную длину. Если жила целая, но вышла из зажима, достаточно заново подготовить конец и сделать соединение в коробке или установочной коробке. Если кабель перебит в стене, надёжнее заменить участок, чем прятать скрутку под штукатуркой.

Соединение оставляют доступным для осмотра, а не замуровывают без возможности открыть его. Тип клеммы выбирают по материалу жил, сечению и способу монтажа. Для нагрузки, автомата и длины линии можно предварительно использовать расчёт сечения кабеля по мощности и длине.

Медный и алюминиевый провод нельзя соединять как обычную пару скруткой. Для такой линии нужны совместимые клеммы или переходное решение, а старую хрупкую алюминиевую жилу лучше не перегибать повторно. Сравнение вариантов есть в материале о том, какой кабель выбрать, медный или алюминиевый.

Какие ошибки повторяют после ремонта

Самая частая ошибка, оставить соединение в стене и забыть его расположение. Вторая, поставить автомат большего номинала, чтобы он не отключался. Это не устраняет обрыв, а может увеличить нагрев слабого участка.

Не объединяйте нулевой и защитный проводник в розетке и не используйте водопроводную трубу вместо заземления. Правильное решение зависит от схемы дома, состояния стояка и устройства щита. Безопасные варианты для квартиры собраны в материале про заземление в квартире.

После восстановления линии проверьте затяжку, отсутствие замыкания, работу УЗО и нагрев соединений под обычной нагрузкой. Если автомат или УЗО отключается снова, не включайте линию многократно. Причиной может быть повреждение изоляции, ошибка в щите или неверно выбранная защита, о чём также рассказано в разборе ошибок монтажа домашнего электрощита.

Когда нужна вскрытие стены и помощь электрика

Без демонтажа можно определить неисправный участок, но не всегда можно качественно заменить повреждённую жилу. Вскрытие обычно неизбежно, если кабель замурован без запаса, повреждена середина трассы или рядом нет доступной коробки.

Не работайте самостоятельно, если в щите несколько вводов, есть генератор, инвертор или неизвестная перемычка. Перед сезонным простоем полезно заранее узнать, как безопасно отключить дом на зиму, чтобы не получить обратное питание при проверке.

Электрик с трассоискателем и измерителем сопротивления изоляции обычно быстрее отделяет обрыв от утечки. Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.

Как закончить проверку и не получить новый обрыв

После ремонта закрепите кабель без сильного натяжения, восстановите защиту стены и нанесите на схему расположение коробок и трасс. Подпишите автомат, группу розеток и назначение каждой линии. Через несколько дней проверьте, не нагреваются ли соединения при обычной нагрузке.

Если причина была в старой скрутке, замените такие же соединения на всей доступной части линии, а не только в одном месте. Когда обрыв повторяется, ищите источник вибрации, влаги, перегиба или перегрузки.

Для общей справки по домашним цепям можно сохранить руководство про проверку, ремонт и безопасность электрики в доме. Вывод простой: сначала отключайте линию и разделяйте её на участки, затем подтверждайте неисправность измерением, а скрытое соединение оставляйте доступным.
