Как проверить розетку индикаторной отвёрткой

Что понадобится перед проверкой

Чтобы проверить розетку индикатором, возьмите индикаторную отвёртку с целой изоляцией, сухую салфетку и рабочий фонарик. Если розетка двойная, проверяйте каждое гнездо отдельно. Удобно заранее подготовить мультиметр, но включать его в работу нужно только после понимания, где фаза и ноль.

Обычно не хватает исправной контрольной точки. До начала коснитесь жалом индикатора контакта в розетке, о которой вы точно знаете: при наличии фазы лампа внутри отвёртки должна светиться. Если свечения нет, инструмент не используют, даже если внешне он целый.

• Индикаторная отвёртка с изолированной рукояткой.
• Сухая обувь и сухие руки, без работы босиком.
• Фонарик, если розетка стоит в тёмном месте.
• Мультиметр для точного измерения, если после поиска фазы нужна проверка напряжения.
• Свободный доступ к автомату в щите, чтобы быстро отключить линию.

Проверка нужна, например, перед заменой рамки, выключателя или крышки розетки. Для общей диагностики дома пригодится раздел про проверку и безопасность электрики в доме.

Что показывает индикаторная отвёртка

Обычная индикаторная отвёртка показывает фазный провод. При касании жалом фазного контакта и замыкании контактной площадки пальцем на торце внутри загорается неоновая лампа или светодиод. Ток через тело очень мал, но это не причина пренебрегать безопасностью.

Свечение говорит только о вероятном присутствии фазы в этой точке. Отвёртка не измеряет величину напряжения, не проверяет способность линии выдерживать нагрузку и не определяет качество защитного проводника. Для цифр используйте инструкцию как измерить напряжение мультиметром.

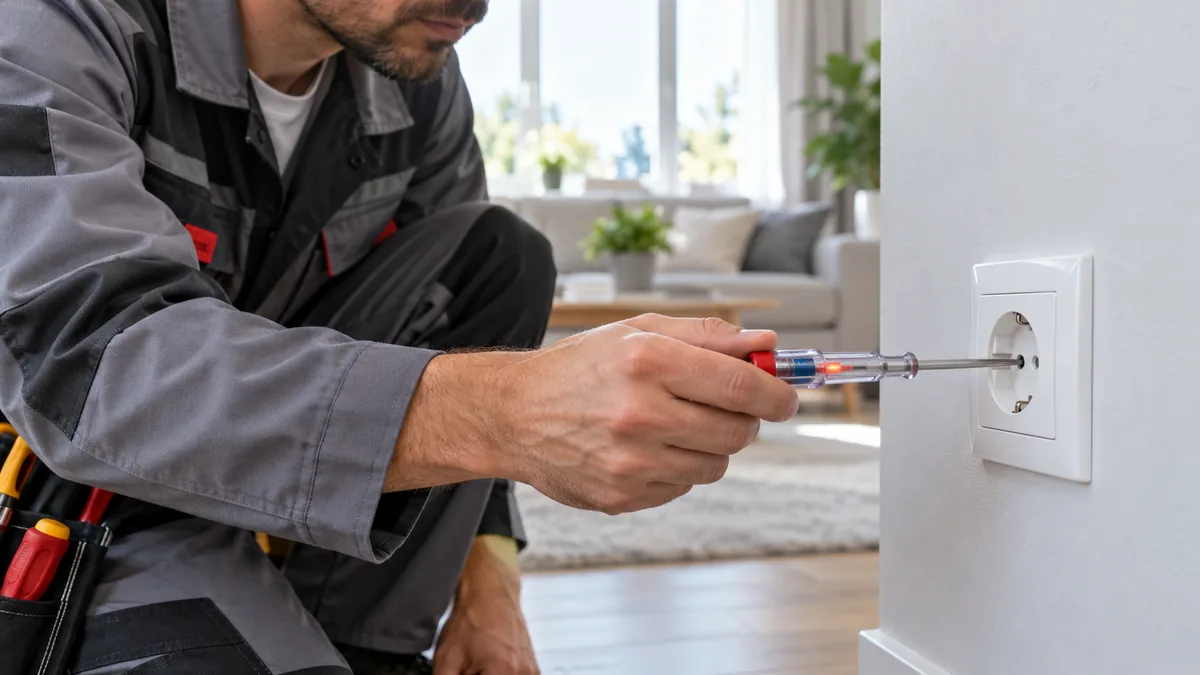

Как проверить розетку индикатором по шагам

Сначала осмотрите корпус. Трещины, потемнение, запах гари, люфт и следы оплавления означают, что проверку продолжать не нужно. Отключите автомат этой линии и вызовите электрика, если есть повреждения.

1. Включите свет в помещении и убедитесь, что линия не отключена. Проверьте индикатор на заведомо рабочем контакте другой розетки.
2. Возьмитесь только за изолированную рукоятку. Не касайтесь металлического жала и не держите пальцы рядом с отверстием.
3. Вставьте жало в первое контактное отверстие до упора без усилия. Пальцем коснитесь контактной площадки на торце рукоятки.
4. Запомните результат и повторите проверку во втором отверстии. В одном из них обычно есть фаза, но расположение зависит от монтажа и не считается гарантированным.

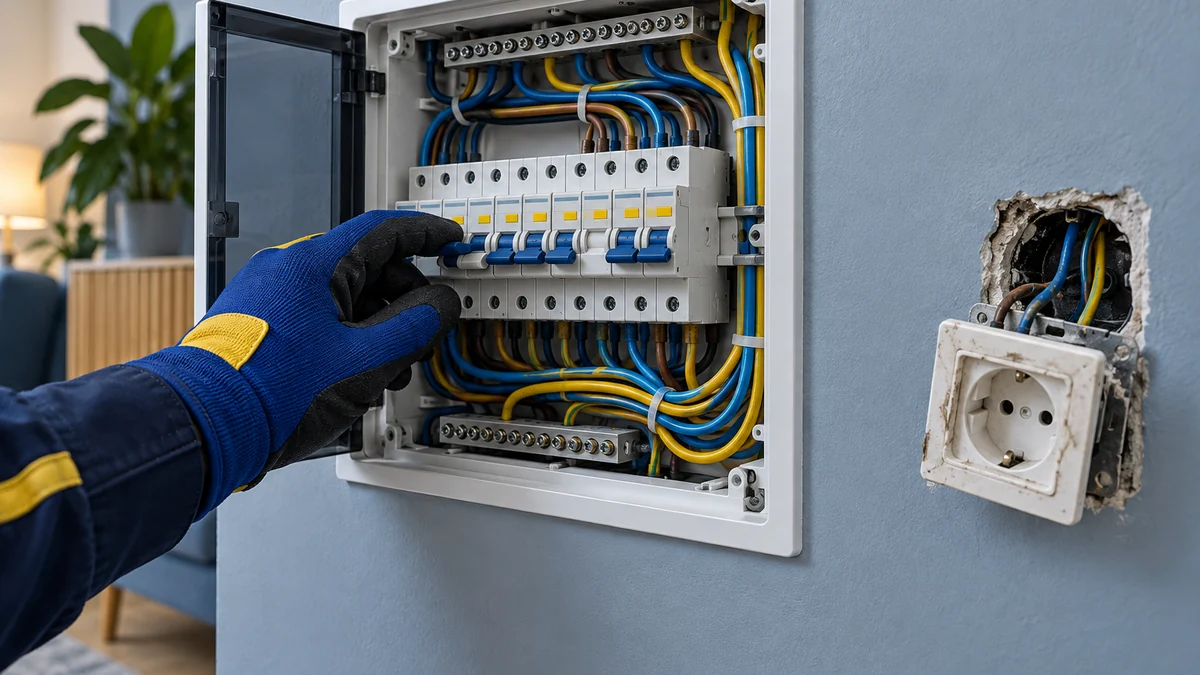

5. Если фаза найдена, не разбирайте розетку под напряжением. Отключите автомат, проверьте отсутствие свечения тем же индикатором и только потом снимайте крышку.
6. При сомнительном свечении повторите тест на другой точке и измерьте напряжение мультиметром. Не используйте для проверки самодельные перемычки или провода.

После отключения автомата индикатором проверяют оба отверстия, но такой тест не даёт абсолютной гарантии. Для ремонта нужно дополнительно убедиться в отсутствии напряжения исправным двухполюсным указателем или мультиметром, соблюдая правила его применения.

Если свет в комнате пропадает, а в соседней розетке фаза есть, причина может быть в обрыве нуля, ослабленном зажиме или неисправном автомате. Для похожего случая полезна инструкция как найти причину мигания света.

Когда индикатору доверять нельзя

Главная ошибка состоит в том, что свечение принимают за полноценную проверку сети. Индикатор может реагировать на наведённое напряжение рядом с другим кабелем, а иногда не светиться из-за плохого контакта с пальцем, влажной изоляции или разряженного элемента в бесконтактной модели.

Особенно опасно проверять розетку, когда защитный проводник перепутан с рабочим нулём. Индикатор этого не покажет. Ошибки после ремонта собраны в материале об опасных самостоятельных работах с электрикой.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ. Домашняя проверка индикатором подходит для первичной оценки, а не для поиска всех неисправностей.

Что означает результат проверки

Одинаковое свечение в обоих отверстиях или отсутствие свечения в обоих не стоит трактовать автоматически. Такое бывает при неисправной отвёртке, наведённом потенциале, ошибке соединения или особой конструкции розетки. Результат нужно сопоставить с мультиметром и состоянием других точек линии.

У исправной бытовой точки обычно проверяют не только фазу, но и напряжение между фазой и нулём, фазой и защитным контактом. Проверка контура заземления требует отдельного подхода, она описана в материале про проверку заземления мультиметром.

Почему фаза есть, а прибор не работает

Розетка светится, но техника молчит

Индикатор может показать фазу при обрыве нулевого проводника. Тогда между рабочими контактами нет нормальной цепи, хотя один контакт выглядит активным. Частая причина, ослабленный винт в клемме самой розетки или в ближайшей распределительной коробке.

Если проблема появилась после установки мощной техники, проверьте соединения и защиту линии. Для бойлера отдельное внимание уделяют защитному проводнику, подробности есть в материале о заземлении бойлера в ванной. Для тёплого пола также нужна отдельная линия с правильно подобранным кабелем, это разобрано в руководстве по кабелю и подключению тёплого пола.

Почему автомат не отключился

Индикаторная отвёртка не проверяет ток утечки и не заменяет защитные устройства. Если розетка нагревается, срабатывает УЗО или появляется покалывание на корпусе техники, не ограничивайтесь поиском фазы. УЗО можно проверить штатной кнопкой, порядок описан в инструкции как проверить УЗО кнопкой Test.

При повторном срабатывании защиты отключите подозрительную нагрузку и оставьте линию обесточенной до диагностики. Не увеличивайте номинал автомата, чтобы техника перестала отключаться.

Когда нужна проверка электриком

Специалист нужен, если фаза пропадает при включении нагрузки, розетка греется, слышен треск, есть следы копоти или защитный контакт не работает. То же относится к старой алюминиевой проводке, самодельным скруткам и розеткам в сырых помещениях.

Не пытайтесь определить качество заземления одной индикаторной отвёрткой. Она может показать фазу, но не скажет, выдержит ли защитная цепь аварийный ток. Полную проверку выполняют измерительными приборами после отключения и осмотра соединений.

Если задача сводится к замене накладки и вы уверенно отключили нужную линию, порядок действий понятен. Когда есть сомнения в автомате, нуле, заземлении или распределительной коробке, безопаснее остановиться и передать работу электрику.

Индикаторная отвёртка помогает быстро найти вероятную фазу, но не подтверждает исправность всей розетки. Для точного решения проверяйте напряжение мультиметром и устраняйте причину, а не только видимый симптом.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
