Как проверить контур заземления мультиметром

Проверить контур заземления мультиметром полностью нельзя: прибор не покажет, насколько хорошо электроды отводят ток в грунт. Самый быстрый безопасный путь для владельца дома: осмотреть доступные соединения и найти протокол последних измерений. Если протокола нет, а из земли выходит только полоса металла, одного осмотра недостаточно.

С чего начать: быстрый осмотр без разборки

Начните с наружной части заземления, не открывая щит и не снимая крышки электрооборудования. Ищите оборванный проводник, следы удара лопатой, сильную коррозию и разрушенное крепление к стене. Не трогайте соединение, если рядом повреждён кабель или есть подозрение на напряжение.

1. Найдите схему заземления и последний протокол измерений. Сверьте адрес, дату и описание проверенного заземлителя.
2. Сфотографируйте доступный проводник от выхода из земли до ввода в дом, ничего не откручивая и не зачищая.
3. Отметьте повреждения и изменения участка: новую отмостку, траншею, замену трубы, земляные работы рядом с электродами.
4. Передайте фотографии электрику и согласуйте проверку защитной цепи и измерение сопротивления заземлителя.

Этот путь не сработает, если проводник скрыт, схема неизвестна или нужно подтвердить исправность после ремонта. Внешне целое соединение может иметь плохой контакт. Расположение электродов и связь с щитом удобнее сначала уточнить по схеме устройства заземления дома.

Почему мультиметр не измеряет сопротивление грунта?

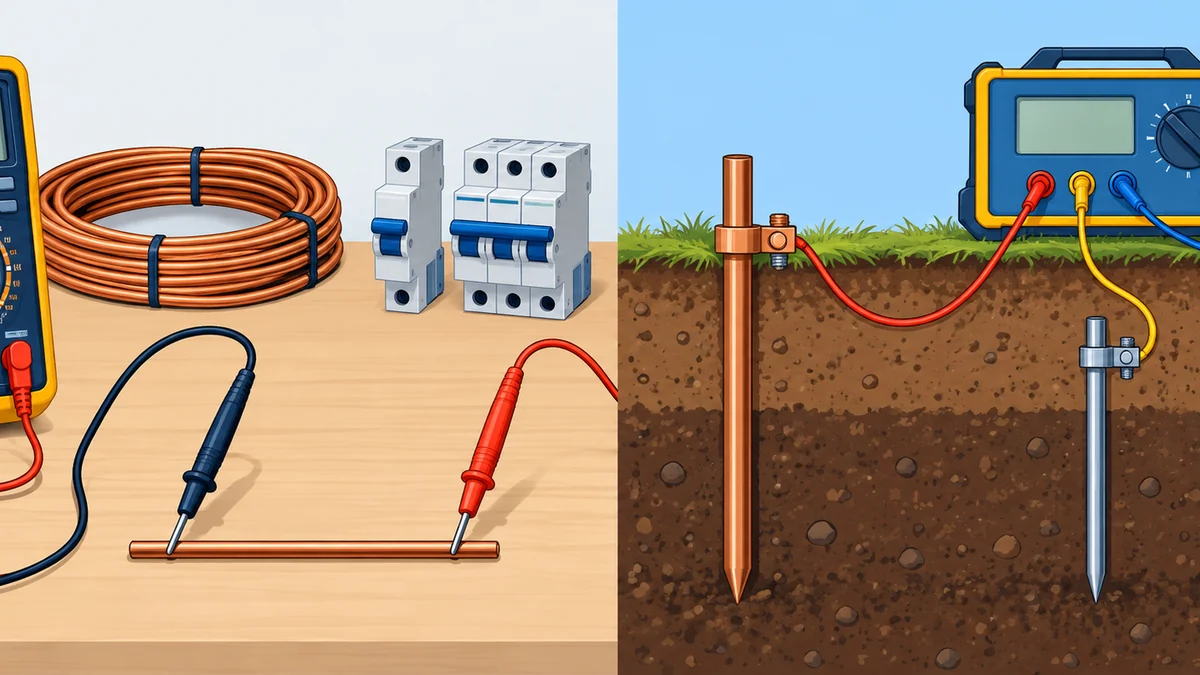

В режиме омметра мультиметр пропускает небольшой ток между двумя щупами. Если приложить их к двум точкам металлической полосы, прибор проверит участок металла и контакты щупов. Путь тока от электродов через землю такая проверка не охватывает.

Второй щуп, воткнутый в землю, задачу не решает. Показание будет зависеть от контакта щупа с почвой, влажности и посторонних проводящих путей. Для измерения сопротивления заземлителя прибор создаёт измерительный ток и отдельно определяет падение напряжения.

Монтаж и работы под напряжением поручайте электрику с допуском, с соблюдением ПУЭ. Особенно опасно самостоятельно разбирать узел разделения PEN: его назначение и ограничения описаны в материале про систему TN-C-S в частном доме.

Какие показания что означают: 4 ситуации

Не путайте наличие электрической связи с исправностью заземления. Звуковой сигнал прозвонки говорит только о том, что сопротивление между щупами ниже порога конкретного прибора. Этот порог смотрят в инструкции, а не принимают за допустимое сопротивление защитной цепи.

Близкие напряжения между фазой и нейтралью, а также фазой и PE не служат приёмкой заземления. Высокоомный мультиметр может показать напряжение даже при ненадёжной связи. Правила обращения с прибором вынесены отдельно: измерение напряжения в розетке мультиметром.

Что подготовить перед проверкой проводника

Мультиметр пригодится электрику для предварительного поиска обрыва на обесточенном участке. Перед измерением нужно отключить все возможные источники питания и проверить отсутствие напряжения подходящим указателем. Положение автомата само по себе этого не подтверждает.

• Схема щита и сведения о резервном питании: генераторе, инверторе, аккумуляторной системе.
• Мультиметр с исправными щупами и инструкцией, где указан порог звуковой прозвонки.
• Доступ к проверяемым точкам без вскрытия пломб и вмешательства в оборудование сетевой организации.
• Фотографии и записи прежних измерений, чтобы сравнить состояние одних и тех же соединений.

Простой мультиметр плохо подходит для точного измерения малого сопротивления: заметную долю результата дают щупы и прижим к металлу. Электрик также учитывает параллельные пути через другие проводники. Без этого даже оборванный участок иногда выглядит исправным.

В квартире начинать нужно с выяснения схемы питания, а не с прокладки перемычки в розетке. Соединять её защитный контакт с рабочим нулём самостоятельно нельзя. Возможные решения для старого фонда разобраны в инструкции про безопасное заземление в квартире.

Как проверить контур заземления по результатам измерений

Попросите электрика проверить не только электроды в земле, но и непрерывность защитной цепи до оборудования. Это разные задачи, поэтому в протоколе должны быть понятны точки и методы измерения. Запись одного числа без описания объекта почти ничего вам не объяснит.

Для заземлителя часто используют метод с вспомогательными электродами, которые размещают в грунте по инструкции прибора. Расстояния выбирают с учётом размеров заземлителя и условий участка. Единого расстояния для любого дома нет; слишком близкое размещение искажает результат.

Допустимое сопротивление выбирают по системе питания и назначению заземления, а не по универсальному совету из интернета. Попросите указать в протоколе критерий оценки и основание его выбора. Прибор с клещами тоже подходит не всегда: для такого метода нужен подходящий замкнутый путь измерительного тока.

Когда повторять осмотр после зимы и ремонта

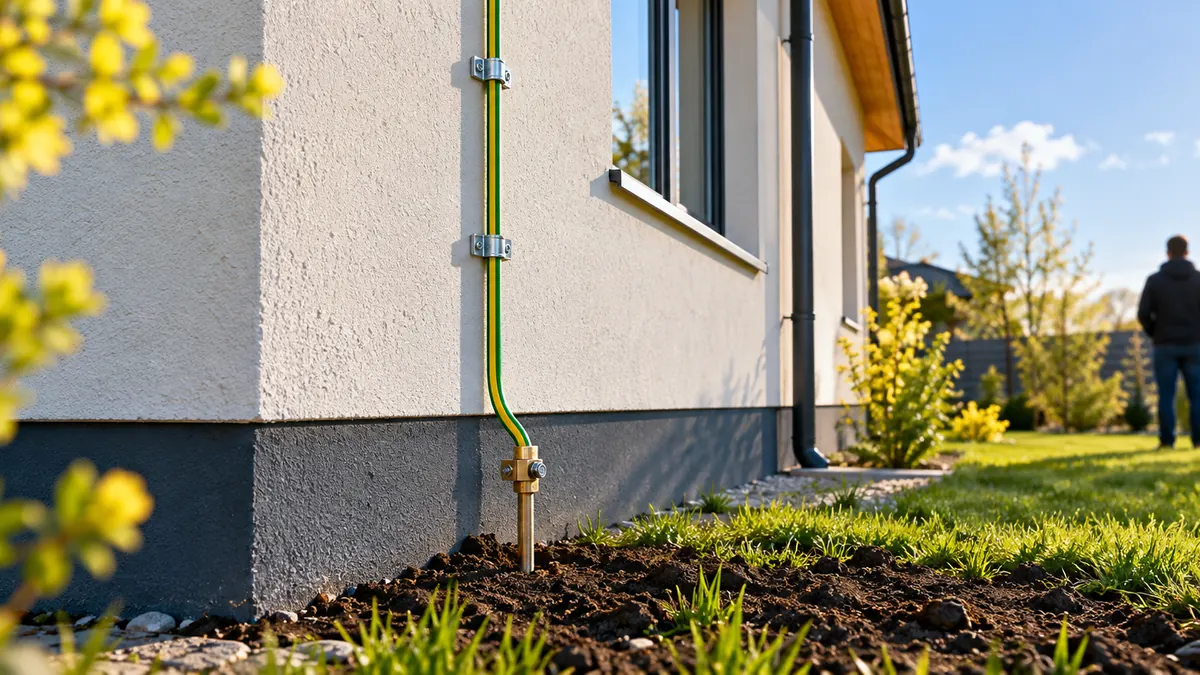

Осматривайте доступную часть после земляных работ, повреждения отмостки и ремонта ввода. Даже небольшая траншея может пересечь проводник, который не был отмечен на плане. Если металл повреждён или соединение разрушено, не откладывайте обращение к электрику.

Влажность и промерзание грунта влияют на сопротивление заземлителя. Хороший результат после затяжных дождей не гарантирует такой же результат в сухой или промёрзшей почве. Условия измерения нужно фиксировать, особенно при сравнении результатов за разные годы.

Периодичность инструментальных проверок уточняют по условиям эксплуатации и требованиям к вашей установке. Для сезонного дома полезно заранее продумать доступ к соединениям и защиту от повреждений: об этом есть памятка по подготовке заземления на даче к зиме. Поливать электроды солёной водой ради красивого показания нельзя: это ускоряет коррозию.

Поможет ли УЗО подтвердить исправность земли?

Нет, кнопка «Тест» не проверяет заземлитель. Она создаёт внутри аппарата предусмотренный изготовителем проверочный дисбаланс токов. Срабатывание показывает реакцию механизма на эту проверку, но не подтверждает исправность PE.

Проверяйте аппарат по инструкции изготовителя и учитывайте, что при тесте питание отключится. Порядок действий описан отдельно: проверка УЗО штатной кнопкой. Если аппарат не отключился, не пытайтесь заменить тест соединением фазы с защитным контактом.

УЗО может работать и без подключённого защитного проводника, поэтому его наличие не заменяет заземление. Время и ток срабатывания проверяют специальным прибором. Для оценки защиты также учитывают систему питания и характеристики автоматических выключателей.

Что должно остаться у вас после проверки

Попросите протокол с результатами, описанием проверенных цепей, условиями измерения и сведениями о приборе. Отдельно получите перечень дефектов: где нарушен контакт, что повреждено и какие работы нужны. Формулировка «земля хорошая» без измерений не заменяет эти записи.

После ремонта соединений или замены элементов нужны повторные измерения затронутой части установки. Сохраните фотографии до и после, схему трассы и новый протокол вместе с документами на щит. Это позволит следующему специалисту работать с известной схемой, а не искать её заново.

Вывод: мультиметр оставьте для предварительной диагностики подготовленной цепи, а исправность контура подтверждайте специальным измерением. Нулевое показание на полосе, писк прозвонки и напряжение в розетке не дают такого подтверждения.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
