Заземление дома: устройство, схема и проверка

Заземление дома начинают с выяснения системы питания: от неё зависят схема щита, подключение защитных проводников и проверка. Здесь собраны основные решения и ссылки на подробные инструкции: сначала определите свой случай, затем обсудите устройство защиты с электриком.

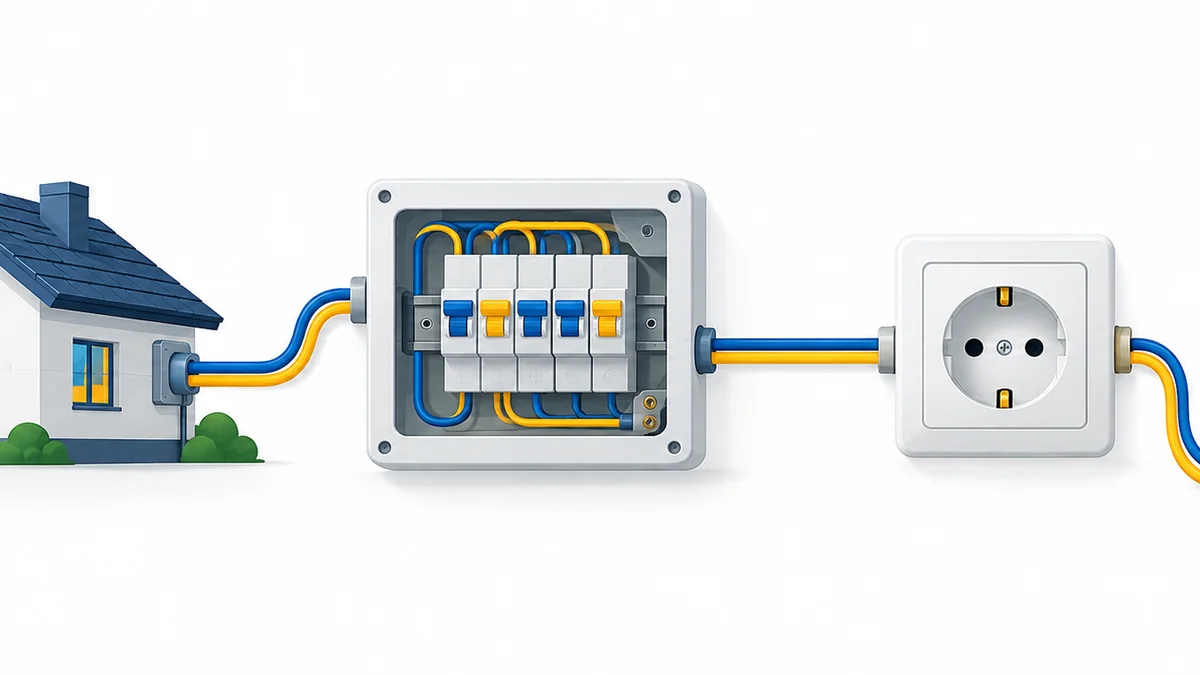

Заземление дома: с чего начать?

Найдите документы на подключение, схему ввода и результаты прежних измерений, если они сохранились. По цвету изоляции и количеству жил нельзя достоверно установить, какой проводник пришёл на ввод: рабочий ноль N, защитный PE или совмещённый PEN.

Для частного дома сначала выясняют условия подключения и состояние питающей линии. В многоквартирном доме вопрос касается ещё и общего щита, поэтому начните с материала про безопасное устройство защиты в квартире: отдельный штырь из окна не заменяет проектного решения.

Из каких 5 частей состоит защита

Контур в земле составляет только часть системы. Если защитный контакт розетки никуда не подключён, даже исправный заземлитель рядом с домом не защищает корпус включённого в неё прибора.

PE не предназначен для рабочего тока нагрузки, в отличие от N. Обозначения на шинах должны соответствовать реальной схеме, а не только цвету наклеек.

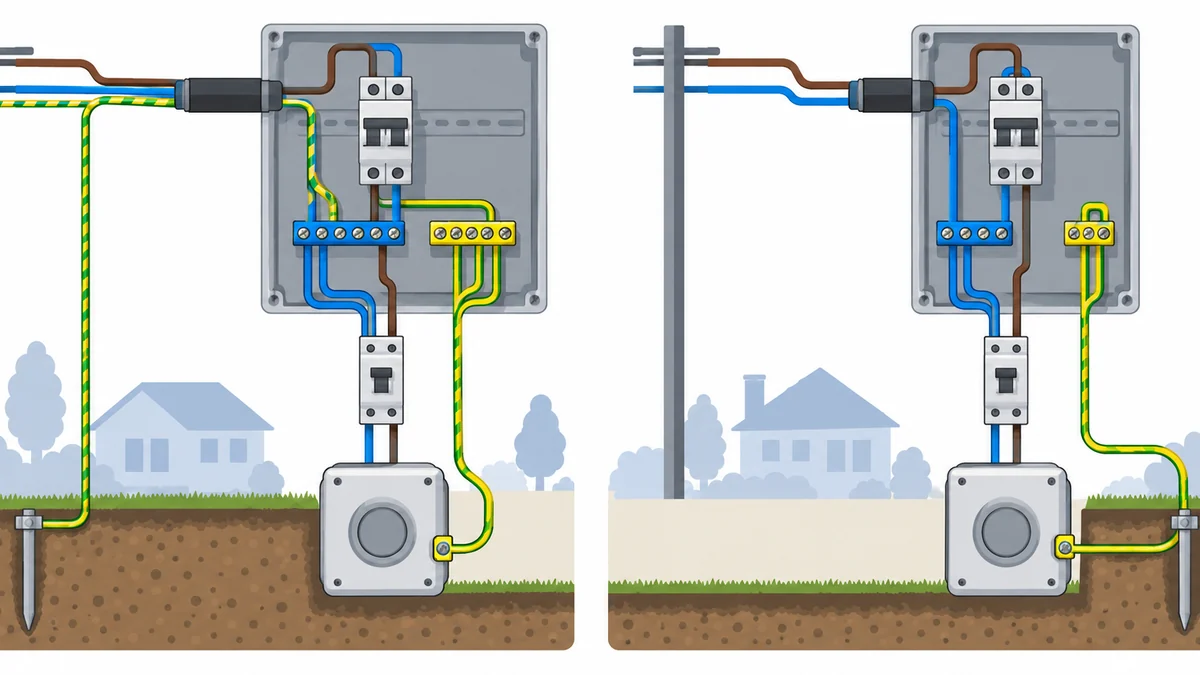

TN-C-S или TT: какую схему выбрать?

В TN-C-S совмещённый проводник PEN разделяют на N и PE в предусмотренной точке. Такое решение допустимо не для любого старого ввода: нужны подходящие параметры и состояние питающей сети. Подробности собраны в разборе условий применения TN-C-S в частном доме.

В TT корпуса подключают к местному заземлителю, электрически независимому от заземления нейтрали источника. Защитное отключение при повреждении обеспечивают с помощью УЗО, согласованного с параметрами заземления. Выбор между схемами делают по условиям питания, а не по удобству сборки щита.

Соединения в щите: где заканчивается общий ноль

После предусмотренного разделения PEN рабочий N и защитный PE повторно не объединяют. PE не пропускают через обычные коммутационные аппараты и УЗО. Как устроить шины и избежать ошибочных перемычек, объясняет инструкция по разделению нулевого и защитного проводников.

У каждой группы после своего УЗО должна быть корректно организована цепь рабочего нуля: смешивание нулей разных групп вызывает неправильную работу защиты. До сборки подготовьте схему домашнего электрощита с обозначением шин и аппаратов. На ней фиксируют систему питания, точку разделения при её наличии, ввод и отходящие линии.

Электроды и проводники: что проверить до закупки

Универсального контура из трёх уголков для любого участка нет. Результат зависит от грунта, влажности, глубины промерзания, конструкции электродов и качества соединений, поэтому чужие размеры нельзя считать готовым расчётом.

• Проверьте расположение подземных коммуникаций до земляных работ.
• Подберите материал электродов и соединений с учётом коррозии и совместимости металлов.
• Предусмотрите доступ к соединениям, которые требуют осмотра и обслуживания.
• Защитите проводник к дому от механических повреждений и коррозии.
• Уточните, как будут проводить измерения после монтажа и где разместят измерительные электроды.

Сечение выбирают не только по мощности приборов, но и по назначению проводника, материалу и условиям прокладки. Отдельный разбор поможет выбрать проводник для соединения заземлителя и щита. Калькулятор сечения силового кабеля не заменяет такую проверку.

Порядок устройства: от обследования до протокола

Согласуйте схему до земляных работ, иначе готовый заземлитель может потребовать переделки. Расчёт здесь ориентировочный: монтаж и работы под напряжением поручайте электрику с допуском, с соблюдением ПУЭ.

1. Обследовать ввод: установить систему питания, состояние проводников и существующей защиты.
2. Подготовить схему: определить заземлитель, главную шину, PE, уравнивание потенциалов и аппараты отключения.
3. Выбрать место и конструкцию с учётом грунта, коммуникаций и последующего обслуживания.
4. Выполнить монтаж и осмотреть соединения до их закрытия грунтом или отделкой.
5. Провести измерения и испытания, устранить обнаруженные отклонения.
6. Сохранить протокол, схему и фотографии скрытых участков с привязкой к постоянным ориентирам.

Практические детали земляных работ и соединений вынесены в руководство по устройству заземления частного дома. Ориентируйтесь на приёмку по результатам измерений, а не на обещание закончить за один день.

Проверка: почему мультиметра недостаточно

Бытовой мультиметр не подтверждает сопротивление заземляющего устройства и безопасность всей защиты. Показания между фазой и защитным контактом могут выглядеть правдоподобно даже при опасном подключении. Проверка лампочкой также не заменяет измерений и создаёт риск поражения током.

Электрик проверяет непрерывность защитных проводников, изоляцию, параметры отключения и заземлитель методами, подходящими для конкретной схемы. Ограничения домашних способов объяснены в материале о проверке контура и возможностях мультиметра. В протоколе должны быть указаны измеренные значения и оценка соответствия принятому решению.

Единого требования «не больше 4 Ом» для любого частного дома нет. В TT учитывают связь сопротивления заземления с параметрами УЗО, а в TN проверяют условия автоматического отключения и другие требования схемы. Кнопка «Тест» на УЗО проверяет его встроенную тестовую цепь, но не исправность заземлителя.

После приёмки: обслуживание без опасных переделок

Сохраните доступ к щиту и предусмотренным контрольным соединениям. После земляных работ, затопления, повреждения проводника или переделки щита нужна оценка состояния защиты; календарный срок повторных измерений назначают с учётом условий эксплуатации и требований к объекту.

УЗО проверяйте кнопкой «Тест» с периодичностью из инструкции изготовителя. Не отключайте PE ради поиска причины срабатывания и не солите землю для улучшения показаний: соль ускоряет коррозию, а эффект нестабилен.

Главный критерий готовности дома: схема понятна, защитные соединения проверены, результаты испытаний сохранены. Наличие штырей в земле само по себе этого не подтверждает.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
