Как сделать заземление в частном доме своими руками

С чего начать: самый быстрый путь и его границы

Как сделать заземление в доме без лишней переделки? Сначала определите систему, которую выдает сеть, место ввода кабеля и расположение главного щита. После этого выбирайте контур, а не наоборот.

Самый быстрый путь такой: осмотреть ввод, собрать контур из трех электродов, соединить его стальной полосой, проложить защитный проводник до главной заземляющей шины и заказать измерение. Нормальный монтаж обычно занимает 1-2 дня, если грунт мягкий и материалы уже на участке.

Подробная схема с узлами соединения собрана в материале про устройство и проверку заземления дома. Если сеть старая, с двумя проводами на вводе, или в щите нет понятного разделения PEN, сначала нужен осмотр электрика.

В квартире такой контур во дворе не решает проблему. Там безопасные варианты описаны в руководстве по заземлению в квартире.

Какую схему выбрать для частного дома?

Для частного дома чаще встречаются схемы TN-C-S и TT. В первой защитный проводник формируют из приходящего PEN в щите, во второй у дома делают самостоятельный контур, а защиту отключением обеспечивают УЗО. Самостоятельно угадывать схему по цвету жил нельзя.

Посмотрите на ввод: сколько жил приходит, есть ли повторное заземление, как устроена опора и что указано в документах на подключение. При системе TT одного автомата недостаточно, потребуется согласованная система УЗО и правильная проверка сопротивления контура.

Защитный проводник не объединяют с рабочим нулем после точки разделения. В щите должны быть отдельные шины PE и N, а перемычка между ними допустима только в предусмотренной точке системы.

Если вы меняете щит одновременно с контуром, полезно заранее изучить порядок сборки электрощита. Принцип разделения шин и маркировки проводников пригодится и в доме.

Где разместить контур и из чего его собрать

Контур ставят снаружи дома, обычно на расстоянии 1-3 м от фундамента. Выберите место без постоянного прохода людей, будущей отмостки, септика и подземных коммуникаций. Доступ к соединению оставьте через небольшой смотровой колодец.

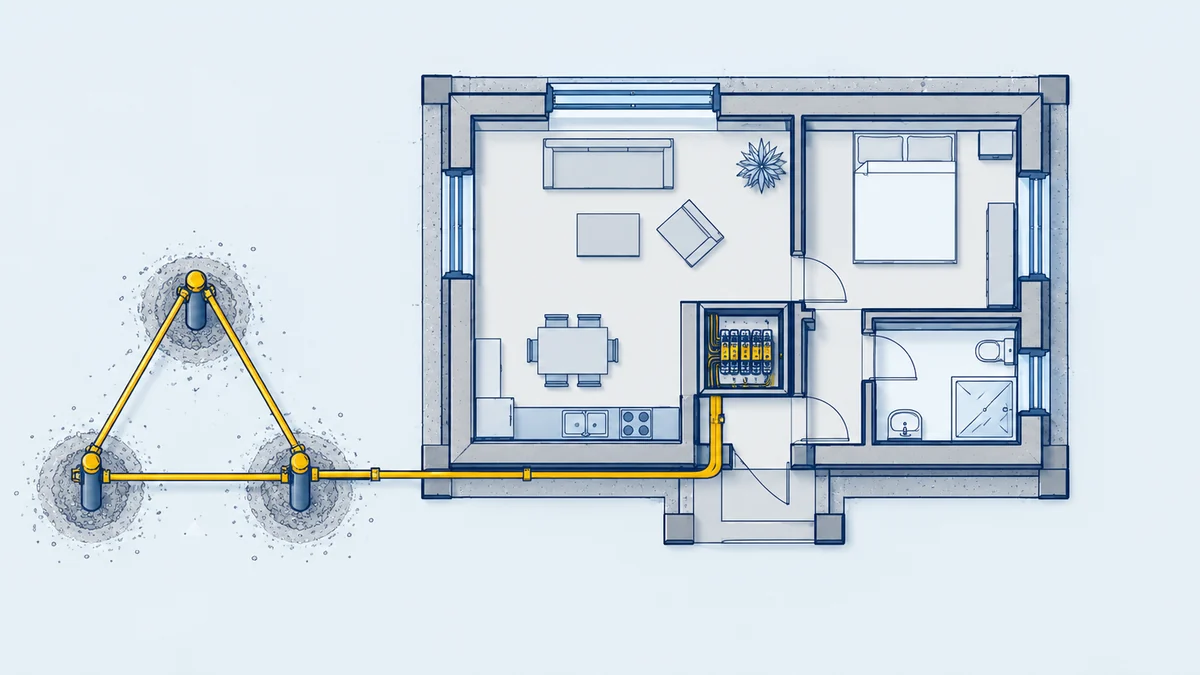

Для простого треугольного контура берут три вертикальных электрода и соединяют их полосой по сторонам. Электроды забивают на глубину, при которой верх соединительной полосы можно закрыть грунтом примерно на 0,5-0,7 м. Точные размеры зависят от грунта и результата измерения.

Часто используют стальной уголок или круглый пруток, а для горизонтальной связи, стальную полосу. Оцинкованные и омедненные детали служат дольше, но нельзя бездумно соединять металлы, которые образуют ускоренную коррозию в сыром грунте.

Длину и сечение защитного проводника от контура до щита выбирают по проекту и условиям ввода. Для кабеля удобно применить инструмент сайта, как разделить проводку дома на группы: так проще увидеть нагрузку, отдельные линии и нужную защиту.

Соединение с щитом: что нельзя оставить на глаз

Наружный контур соединяют с главной заземляющей шиной отдельным защитным проводником. Ввод выполняют через стену в защитной трубе, а место прохода герметизируют. Проводник не должен идти рядом с острыми кромками, водостоком или местом, где его легко перебить лопатой.

Соединение электродов делают сваркой либо подходящими сертифицированными зажимами для грунта. Сварной шов очищают, защищают от коррозии и осматривают до засыпки. Болтовое соединение без защиты быстро теряет контакт, особенно во влажной почве.

После монтажа проверьте затяжку шин, маркировку жил и отсутствие соединения PE с N после точки разделения. Если в доме деревянные стены, требования к прокладке кабеля нужно сверить с правилами для открытого монтажа в деревянном доме.

Пять ошибок, из-за которых заземление не работает

Внешне контур может выглядеть солидно, но не давать нужного результата. Причина часто не в количестве металла, а в плохом контакте с грунтом, неверной схеме щита или отсутствии измерений.

• Соединяют электроды тонкой проволокой, случайным крепежом или ржавой полосой.
• Забивают один электрод и называют его полноценным контуром без расчета и проверки.
• Окрашивают участок металла, который должен контактировать с грунтом, либо закапывают слабый сварной шов.
• Заводят защитный провод на нулевую шину без понимания места разделения PEN.
• Считают, что срабатывание автомата подтверждает работу заземления. Автомат защищает линию от сверхтока, а не проверяет весь контур.

Отдельно проверьте розетки, УЗО и соединения в распределительных коробках. Если свет мигает после подключения мощной нагрузки, причина может быть в плохом нулевом контакте, а не в контуре, поэтому пригодится инструкция по поиску причины мигания света.

Полный перечень проблем с пояснениями есть в материале об ошибках заземления частного дома. Ошибку лучше найти до засыпки траншеи и закрытия щита.

Пошагово: как сделать заземление в доме

Работайте в сухую погоду и не выполняйте соединения в действующем щите. Перед вскрытием вводного щита напряжение отключают, отсутствие напряжения проверяют исправным указателем. Траншею размечают так, чтобы после работ контур не оказался под будущей дорожкой.

1. Определите систему питания и место главной заземляющей шины. Если по вводным проводам и щиту нет уверенности, остановитесь до консультации специалиста.
2. Разметьте треугольник или ряд электродов на расстоянии примерно 1-3 м от фундамента. Уберите из зоны коммуникации, дренаж и участки с будущими земляными работами.
3. Выкопайте траншею глубиной около 0,5-0,7 м. В углах сделайте приямки, чтобы электроды можно было забить без повреждения верхнего соединения.
4. Забейте три электрода до проектной отметки. Верхушки оставьте на одном уровне, очистите металл от грязи и подготовьте места сварки или зажимов.
5. Соедините электроды стальной полосой замкнутым контуром. Проверьте швы, удалите шлак, нанесите антикоррозионную защиту на открытые металлические участки.
6. Проложите защитный проводник от контура к главной заземляющей шине. Защитите проход через стену трубой, закрепите трассу и подпишите проводник PE.
7. Соберите щит: разделите PE и N там, где это предусмотрено схемой, подключите УЗО и автоматы по группам. Не оставляйте свободные жилы без изоляции.

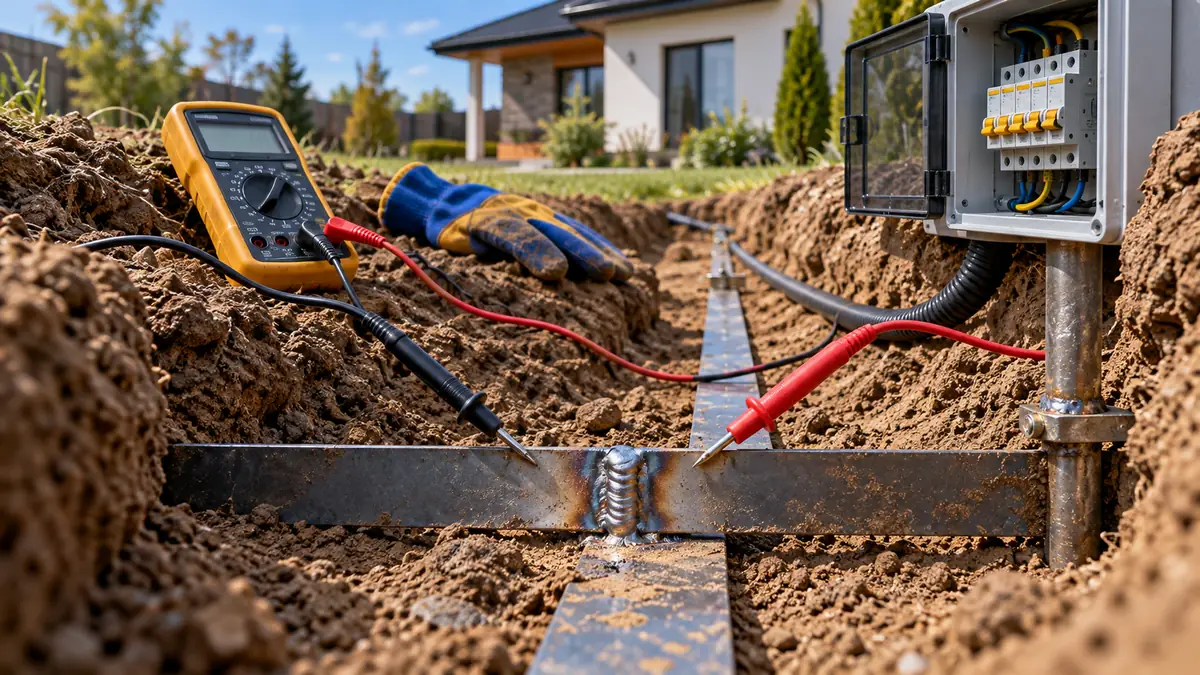

8. До засыпки сфотографируйте контур, затем засыпьте его грунтом без строительного мусора и крупных камней. После этого закажите измерение сопротивления и проверку цепи.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ. Измерение выполняют специальным прибором, обычный мультиметр для этого не подходит.

Если контур не проходит проверку, не добавляйте электроды вслепую. Сначала смотрят качество соединений, влажность и состав грунта, затем меняют конфигурацию по результату измерений.

Как проверить результат: что измеряют после монтажа

Проверяют целостность защитного проводника, надежность всех соединений, наличие PE на розетках и работу устройств защитного отключения. Главное измерение, сопротивление заземляющего устройства. Допустимое значение нельзя назвать одной цифрой для всех домов: оно зависит от схемы питания, требований сетевой организации и примененной защиты.

Проверка кнопкой «Тест» на УЗО показывает только срабатывание самого устройства и не заменяет измерение контура. Измерительный протокол храните вместе со схемой щита, фотографиями скрытых соединений и документами на оборудование.

Вывод простой: сделать заземление в доме своими руками можно на этапе земляных и монтажных работ, но безопасность подтверждает только правильная схема и измерение. Если грунт сложный, ввод старый или щит собран непонятно, дешевле привлечь специалиста до засыпки контура, чем искать неисправность после аварии.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
