Как подготовить заземление к зиме на даче

С чего начать: быстрый осмотр за 30 минут

Самый быстрый путь такой: отключите ввод, найдите место выхода заземляющего проводника из дома и осмотрите соединения. Затем проверьте, не оторвался ли провод от главной заземляющей шины в щите. Если доступ к контуру закрыт, а щит собран непонятно, быстрый осмотр не даст полной картины.

Перед работой отключите вводной аппарат и убедитесь в отсутствии напряжения двухполюсным указателем. Не проверяйте защитный проводник случайным соединением с фазой или нулём. Для ориентира по конструкции полезно посмотреть материал про устройство и проверку заземления дома.

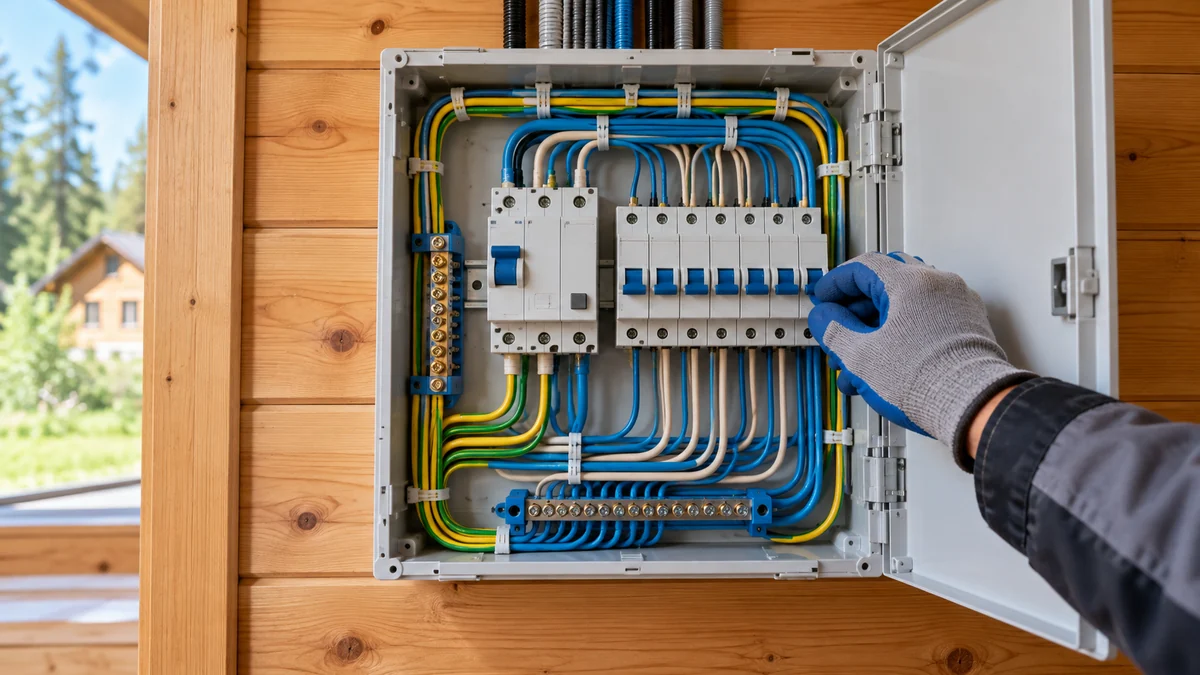

• найдите главную заземляющую шину в щите и сфотографируйте подключение проводников;
• осмотрите место прохода проводника через стену, там не должно быть перетирания и следов нагрева;
• проверьте крышку ревизионного колодца, отвод воды и состояние грунта вокруг него;
• уберите листья, мусор и снег, который уже успел скопиться у соединений;
• запишите дату осмотра и замеченные дефекты, чтобы сравнить их весной.

Если видите оплавление, зелёный рыхлый налёт на меди, трещины изоляции или самодельную перемычку с рабочим нулём, питание оставьте отключённым до диагностики.

Что осмотреть у контура до первых морозов

Заземляющий контур обычно находится в грунте, поэтому зимой большая часть металла недоступна для осмотра. Проверяют то, что видно: полосу или проводник от электродов к дому, болтовые соединения, сварные швы, защиту от коррозии и ревизионный колодец.

Вода не должна постоянно стоять в колодце. При этом полностью герметизировать место соединения тоже не всегда разумно: внутри может скапливаться конденсат. Крышка нужна для защиты от механических повреждений и случайного контакта, а не для удержания воды.

Сравните фактическую схему с проектом или фотографиями монтажа. Если контур делали самостоятельно и документов нет, сначала изучите порядок устройства заземления в частном доме, а не добавляйте новый электрод наугад.

Почему промерзший грунт меняет результат

Зимой грунт промерзает и хуже проводит ток. Поэтому сопротивление растека­нию контура может вырасти по сравнению с тёплым влажным сезоном. Степень изменения зависит от состава почвы, глубины электродов, уровня грунтовых вод и толщины промёрзшего слоя.

Это не значит, что исправный контур перестаёт работать при первом морозе. Но измерение в январе нельзя бездумно сравнивать с замером после дождливого лета. Запишите дату, температуру и состояние грунта рядом с результатом.

Не лейте воду или солевой раствор в землю ради временного улучшения показаний. Соль ускоряет коррозию металла, а вода даст краткий эффект и не исправит плохое соединение. При подозрении на слабый контур весной проверяют конструкцию и выполняют повторное измерение.

Как проверить соединения и защиту от влаги

Болт должен быть затянут, но не сорван. На открытом участке не оставляйте соединение в земле без защиты: влага, циклы замерзания и оттаивания постепенно ослабляют контакт. Ржавчину снимают только с доступной поверхности, затем устраняют причину попадания воды.

Для соединения заземляющих проводников используют подходящие клеммы, болтовые узлы или сварку, предусмотренные конструкцией. Скрутка из двух кусков провода, закопанная в землю, к зиме не готова. Проверьте также, что защитный проводник имеет непрерывную жилу от щита до потребителя.

Если на участке стоит насос, бойлер или уличная розетка, отдельно осмотрите их защитные проводники. Нельзя считать заземление исправным только потому, что на щите горит индикатор.

Какие проверки нужны перед отключённой дачей

Перед отъездом на несколько месяцев проверьте не только контур, но и связку «заземление, автомат, УЗО». Ниже перечислены типовые признаки, которые помогают понять, где искать проблему. Точные параметры зависят от схемы питания, типа грунта и установленного оборудования.

Кнопка TEST проверяет срабатывание устройства, но не измеряет сопротивление заземляющего контура. Для полноценной проверки нужен специальный измерительный прибор и правильная схема подключения.

Сечение защитного проводника и выбор автомата должны соответствовать линии, способу прокладки и нагрузке. Предварительно оценить параметры можно через схему подключения автомата в щите и калькулятор сечения, но окончательное решение принимает специалист после осмотра.

Что нельзя делать с заземлением зимой

Не разбирайте соединения в промёрзшей земле ломом и не пытайтесь забить дополнительный электрод рядом с действующим контуром без расчёта. Так можно повредить проводник, коммуникации или изменить схему защиты непредсказуемо.

Не подключайте переносной генератор к домашней сети через обычную розетку. Для резервного питания нужны коммутационный аппарат, правильная нейтраль и проверенная схема заземления. Зимой ошибка особенно неприятна: дом часто остаётся без присмотра, а авария может длиться часами.

Отдельно избегайте закапывания медной жилы без защиты там, где её может перерезать лопата или повредить грызуны. Если нужно менять трассу, сначала фиксируют схему и отключают питание.

Как связаны заземление, УЗО и зимняя безопасность

Заземление отводит ток повреждения по защитному проводнику, а автомат и УЗО отключают питание при условиях, на которые они рассчитаны. Эти устройства не заменяют друг друга. Рабочий ноль нужен для нормальной работы нагрузки, защитный проводник, для безопасности корпуса.

В частном доме часто встречается схема TN-C-S, но её нельзя собирать по памяти. Разделение PEN выполняют в определённой точке, после разделения PE и N снова не объединяют. Перед переделкой изучите особенности системы TN-C-S для частного дома.

При выборе защиты для отдельных линий учитывают ток утечки, тип нагрузки и условия помещения. Для понимания различий между устройствами пригодится разбор УЗО и дифавтомата. А если дом зимой отключают полностью, полезно заранее проверить электрику по правилам консервации дома без отопления.

Не принимайте срабатывание УЗО за доказательство хорошего контура. Устройство может отключаться из-за повреждённой изоляции, влажного нагревателя или ошибки в нейтрали.

Когда нужен электрик и как оформить проверку

Специалист нужен, если сопротивление контура никогда не измеряли, защитный проводник проложен неизвестно как, в щите есть перемычки или УЗО срабатывает без понятной причины. Также не откладывайте вызов при нагреве клемм, запахе изоляции и повторном отключении вводного автомата.

Перед приездом подготовьте фотографии щита, схему дома, список мощных приборов и сведения о том, когда последний раз проверяли контур. Это сокращает время диагностики. Если доступ к колодцу закрыт снегом, расчистите его, но не долбите лёд прямо по проводнику.

Для старого дома полезно сверить все изменения с материалом про ошибки устройства заземления. Отдельно проверьте следы самовольных переделок, перечисленные в разборе опасных ошибок ремонта электрики.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ. Результат измерения сопротивления фиксируйте в акте или журнале, рядом с датой и условиями погоды.

Пошаговая консервация заземления перед зимой

1. Отключите вводной аппарат, проверьте отсутствие напряжения и предупредите домашних, что щит обесточен.
2. Осмотрите PE-шину, проводник к контуру, проход через стену и все доступные соединения. Сделайте фотографии.

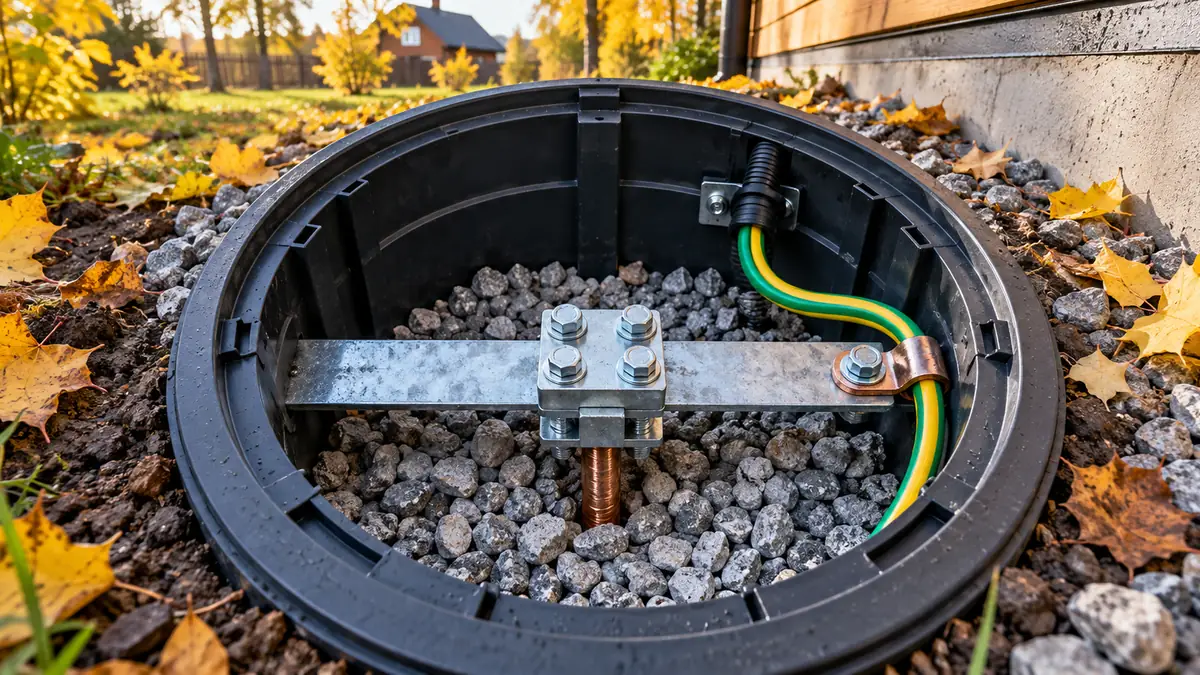

3. Откройте ревизионный колодец, удалите мусор, проверьте крышку, воду, коррозию и состояние крепежа.
4. Устраните только понятные дефекты: закрепите подходящую клемму, замените повреждённую деталь, восстановите защиту от влаги. Переделку схемы оставьте электрику.
5. Проверьте кнопкой TEST УЗО на рабочих линиях после восстановления питания. Если устройство не отключилось, линию не используйте.
6. Запишите дату, температуру, состояние грунта и результаты измерений. При сомнениях закажите измерение сопротивления специальным прибором.
7. Перед отъездом отключите ненужные линии, уберите переносные удлинители и убедитесь, что уличные потребители защищены от влаги.

После такой проверки контур останется доступным для весенней диагностики, а скрытые дефекты не потеряются за снегом. Вывод простой: зимой защищают не сам электрод утеплителем, а его соединения, проводники и всю систему отключения при аварии.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
