Система заземления TN-C-S для частного дома

Почему проблема встречается чаще, чем кажется

Система tn cs часто появляется в проекте частного дома как короткая запись, а на месте превращается в набор проводов, перемычек и непонятных шин. Ошибки обычно возникают не из-за сложной теории, а потому, что монтажник переносит схему квартиры в дом или соединяет N и PE там, где уже нельзя.

Смысл TN-C-S такой: до ввода в дом по сети идёт совмещённый проводник PEN, а после точки разделения появляются отдельные N, рабочий ноль, и PE, защитный проводник. К PE подключают корпус щита, розетки с защитным контактом, металлические корпуса оборудования и систему уравнивания потенциалов.

Что происходит при повреждении изоляции

Если фаза попадёт на корпус стиральной машины, ток уйдёт по PE к месту разделения и создаст условия для быстрого отключения автоматом или защитой от утечки. Без защитного проводника корпус может долго оставаться под опасным напряжением, хотя внешне прибор продолжит работать.

Как устроена система от линии до дома

На опоре или в ближайшей точке сети обычно приходит линия с проводником PEN. Вводной кабель заводят в щит, подключают PEN к главной заземляющей шине, а уже там выполняют разделение на PE и N. Точное место зависит от схемы присоединения и требований сетевой организации, поэтому его сверяют с техническими условиями.

Заземляющее устройство дома соединяют с PE, а не с отдельной случайной перемычкой на корпусе щита. После разделения рабочие нулевые токи должны идти по N, защитные токи и токи при повреждении, по PE. Устройство и проверку заземления полезно сопоставить с практической схемой в материале о заземлении дома и его проверке.

Где находится главная точка разделения

Обычно это вводное устройство внутри дома или отдельный вводной щит. Если до дома есть длинный участок кабеля, металлический щит на улице, генератор или несколько строений, схема требует отдельной проверки, иначе один и тот же проводник могут соединить с землёй в нескольких неподходящих местах.

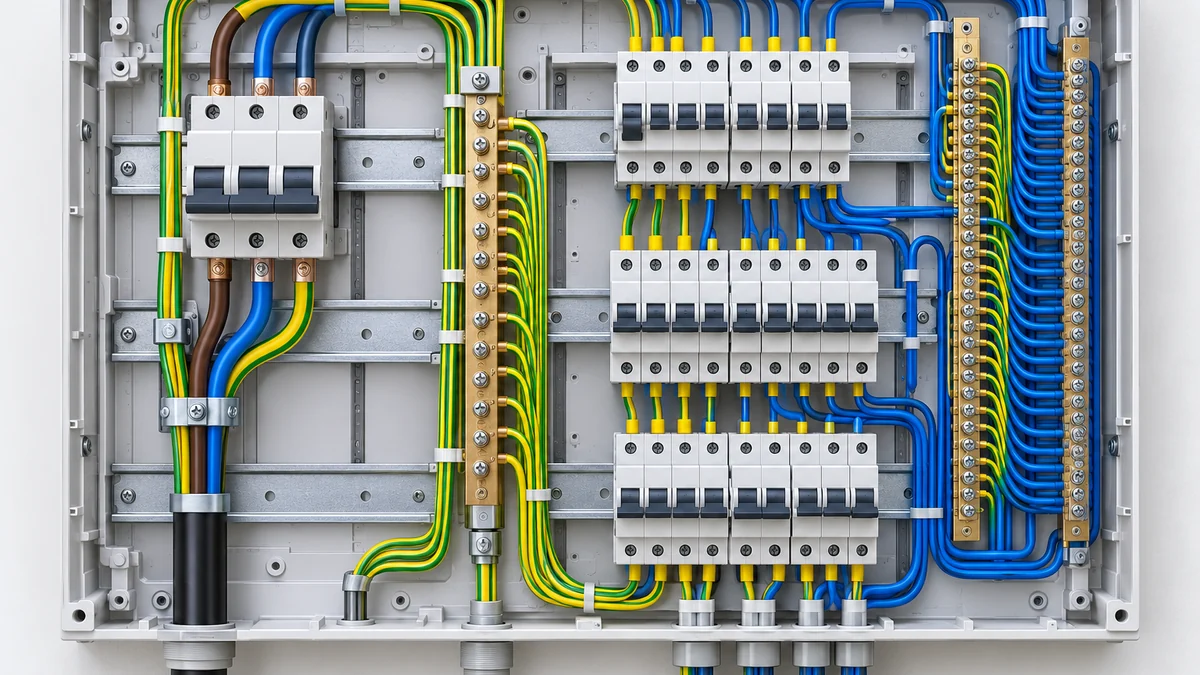

Что меняется после разделения PEN

До разделения PEN выполняет сразу две функции, после разделения эти функции нельзя смешивать. Шину PE крепят к корпусу щита и связывают с заземляющим устройством, а шину N изолируют от корпуса. На N устанавливают рабочие нулевые проводники групп, на PE, защитные.

Перемычка между PE и N после точки разделения считается одной из самых неприятных ошибок. При нормальной нагрузке часть рабочего тока пойдёт по защитным проводникам, металлическим трубам или корпусам приборов. УЗО может отключаться без понятной причины, а при обрыве PEN последствия станут ещё опаснее.

В ванной защитный проводник нужен не только для розетки. Бойлер, стиральную машину и другие приборы подключают с учётом защиты от утечки и системы уравнивания потенциалов, а не через самодельный провод на трубу. Отдельные нюансы разобраны в материале о заземлении бойлера в ванной.

Кабель, сечение и защитные устройства

Сечение вводного кабеля выбирают по выделенной мощности, длине линии, способу прокладки и допустимой нагрузке. Один только номинал вводного автомата не даёт права ставить кабель меньшего сечения. Для предварительного подбора можно использовать сравнение медного и алюминиевого кабеля, а расчёт проверить по фактическим условиям монтажа.

Какие линии выделяют отдельно

• Розетки кухни, санузла, мастерской и улицы обычно планируют отдельными группами, чтобы неисправность одного участка не обесточила весь дом.
• Мощные потребители, например бойлер, варочная панель, насос или электрокотёл, получают отдельную линию с подходящим автоматом и защитой от утечки.
• Для каждой группы предусматривают фазу, N и PE. Защитный проводник не разрывают автоматом и не пропускают через однополюсные устройства.
• Запас кабеля оставляют у щита и в подрозетниках, но не прячут большие бухты в стене. Расчёт разумного запаса описан в материале о запасе кабеля при ремонте.

УЗО не заменяет заземление и автомат. УЗО реагирует на разницу токов в фазе и нуле, а автомат защищает линию от перегрузки и короткого замыкания. Номиналы и тип устройства подбирают по группе, нагрузке и условиям помещения, а не ставят одинаковыми на весь дом; порядок выбора можно сверить по подбору УЗО для дома.

Как соединяют проводники в щите

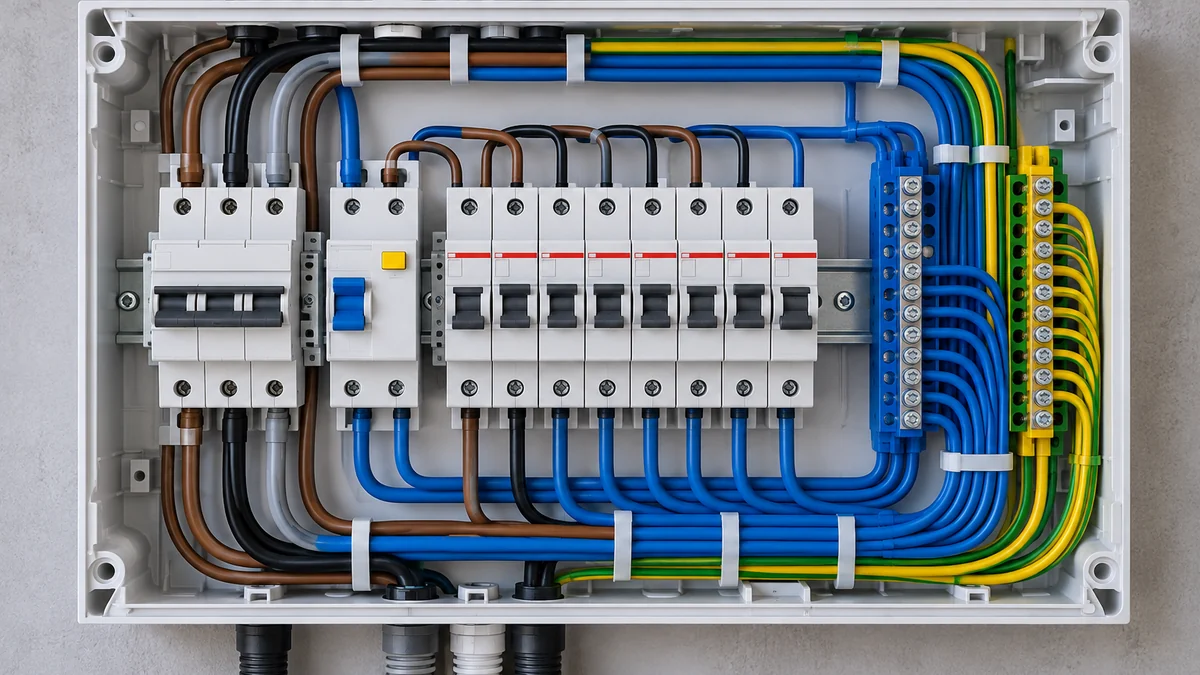

Вводной PEN подключают к главной шине, рассчитанной на такой проводник. От неё делают короткое соединение с корпусом щита и вывод PE на контур заземления, затем формируют отдельную изолированную шину N. Групповые нулевые провода подключают только к той N-шине, которая относится к их УЗО.

Почему УЗО отключается сразу после монтажа

Частая причина, рабочий ноль одной группы попал на нулевую шину другой группы или после УЗО оказался соединён с PE. Ещё одна ошибка, ноль обошёл УЗО, а фаза проходит через него. При включении нагрузки ток возвращается не тем маршрутом, и устройство видит утечку.

Корпус металлического щита, DIN-рейки, дверцу и доступные металлические элементы соединяют с PE, если этого требует конструкция. Слабый контакт, окрашенная поверхность под наконечником или винт без защиты от ослабления сводят правильную схему к формальности.

Какие параметры проверяют перед включением

Визуальной проверки недостаточно. До подачи напряжения сверяют маркировку, затяжку клемм, отсутствие соединения N и PE после точки разделения, целостность защитных проводников и соответствие автомата сечению кабеля.

Сопротивление заземляющего устройства и параметры петли проверяют измерительными приборами, а не лампочкой, мультиметром или самодельным нагрузочным резистором. Конкретные допустимые значения зависят от схемы сети и условий объекта, поэтому их фиксируют по проекту и требованиям подключения.

Ошибки после монтажа и сезонные проблемы

В чужих щитах часто встречается контур из трёх стальных уголков, к которому подключён один провод, но нет нормального соединения с PE. Бывает и обратная ситуация: контур сделан правильно, однако вводной кабель имеет повреждённый или слишком тонкий защитный проводник. Подборка типичных случаев собрана в материале об ошибках заземления частного дома.

После зимы осматривают доступные соединения, место выхода полосы или кабеля из грунта, защиту от коррозии и ввод в щит. На даче промерзание, вода и подвижки грунта могут ослабить соединение, поэтому рекомендации по сезонному осмотру есть в материале о заземлении зимой на даче.

Если дом зимой отключают

Отключение вводного автомата не отменяет осмотр наружных линий, вводного кабеля и защиты от перенапряжений. В доме без отопления дополнительно проверяют влагу в щите и конденсат после оттепели. Практические меры для такого режима описаны в материале о защите электрики зимой без отопления.

Не стоит закапывать новый электрод рядом со старым, не разобравшись, как устроен существующий контур. Несвязанные металлические части могут иметь разные потенциалы, а найденная под землёй полоса ещё не доказывает исправность всей цепи.

Пошаговая проверка системы TN-C-S

Проверку начинают с документации и схемы, а не с откручивания проводов. Если фактический щит не совпадает с проектом, сначала составляют его понятную однолинейную схему.

1. Отключите ввод и убедитесь подходящим указателем, что в щите нет напряжения. Работы внутри вводного устройства поручите квалифицированному электрику.
2. Найдите вводной проводник PEN и главную заземляющую шину. Проверьте, где именно выполнено разделение на PE и N.
3. Проследите связь PE с корпусом щита и заземляющим устройством. Осмотрите наконечники, болтовые соединения, защиту от коррозии и механических повреждений.
4. Проверьте, что после разделения нет перемычек между PE и N, а нули разных групп с УЗО не перепутаны.
5. Сверьте автоматы с сечением и способом прокладки кабелей, а УЗО, с проходящими через него фазой и рабочим нулём соответствующей группы.
6. После измерений и устранения замечаний включите ввод и группы по очереди, затем проверьте работу кнопки тестирования УЗО и зафиксируйте результаты.

Вывод простой: TN-C-S безопасна не сама по себе, а только при правильном разделении PEN, исправном PE, раздельных шинах и проверенных защитных устройствах. Любая переделка существующего щита требует сначала понять, где проходит ток и куда он уйдёт при повреждении изоляции.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
