Как рассчитать запас кабеля при ремонте дома

Запас кабеля при ремонте: сколько это стоит?

Запас кабеля при ремонте стоит столько, сколько лишних метров вы покупаете, умноженных на цену метра. Для примера возьмём условную цену 100 рублей за метр: дополнительные 12 м обойдутся в 1200 рублей. Это не рыночная цена, а удобное число для проверки сметы.

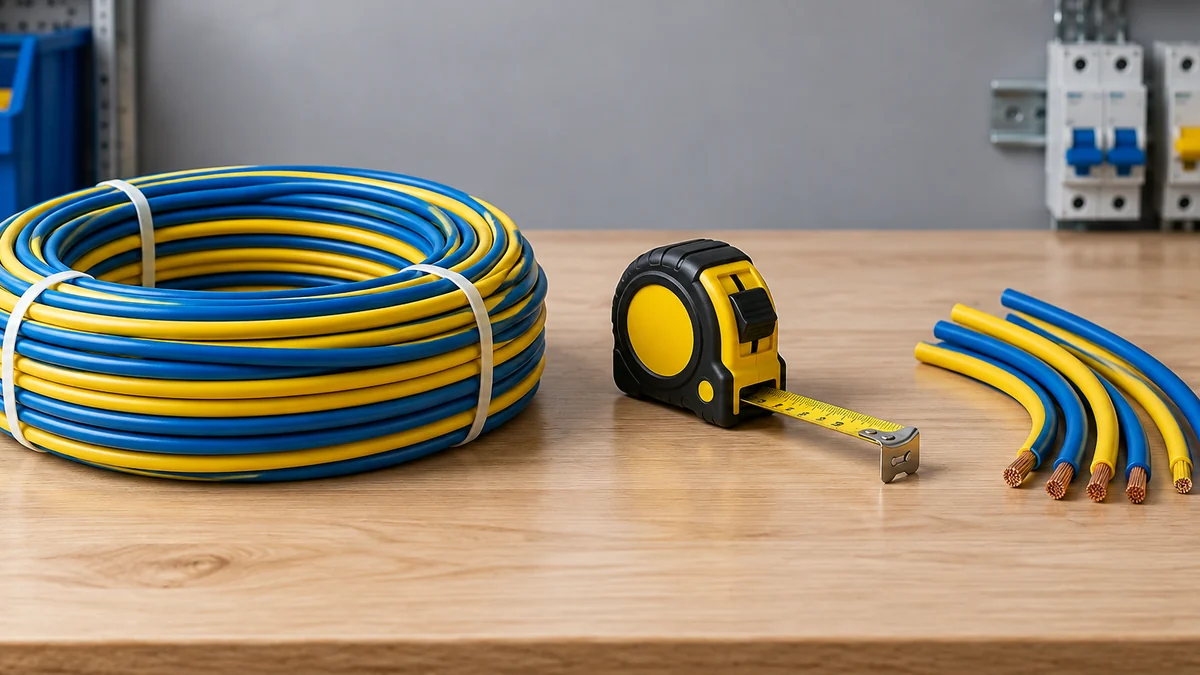

Но эти 12 м могут оказаться как полезным резервом, так и ненужными обрезками. Если купить три коротких остатка вместо одного непрерывного отрезка, общая длина сойдётся, а линию до щита проложить не получится. Поэтому я сначала считаю трассы, потом длины отрезков и только после этого стоимость.

Счёт ломается, когда цену берут для одного исполнения кабеля, а закупают другое. Сравнивайте одинаковые марки, число жил, сечение и исполнение оболочки, а доставку и условия возврата остатков уточняйте отдельно.

Что подготовить до подсчёта метров

Начните с плана, на котором уже согласованы розетки, выключатели, светильники и щит. Без расстановки кухни и крупной техники расчёт будет предварительным: перенос одной точки меняет не только горизонтальный участок, но иногда и всю линию.

• План помещений с размерами и местами электрических точек.
• Высота прокладки трасс, установки щита, розеток и выключателей.
• Перечень линий с указанием потребителей и способа подключения.
• Отдельная ведомость для каждой марки, сечения и числа жил кабеля.
• Рулетка или дальномер, карандаш и таблица для записи замеров.

Метраж не определяет допустимую нагрузку. Перед закупкой проверьте выбор сечения для розеток и освещения: одинаковая длина не делает кабели взаимозаменяемыми. В ведомости каждая линия должна иметь своё обозначение, например «розетки спальни», а не просто «комната».

Почему расстояние на плане не равно длине кабеля?

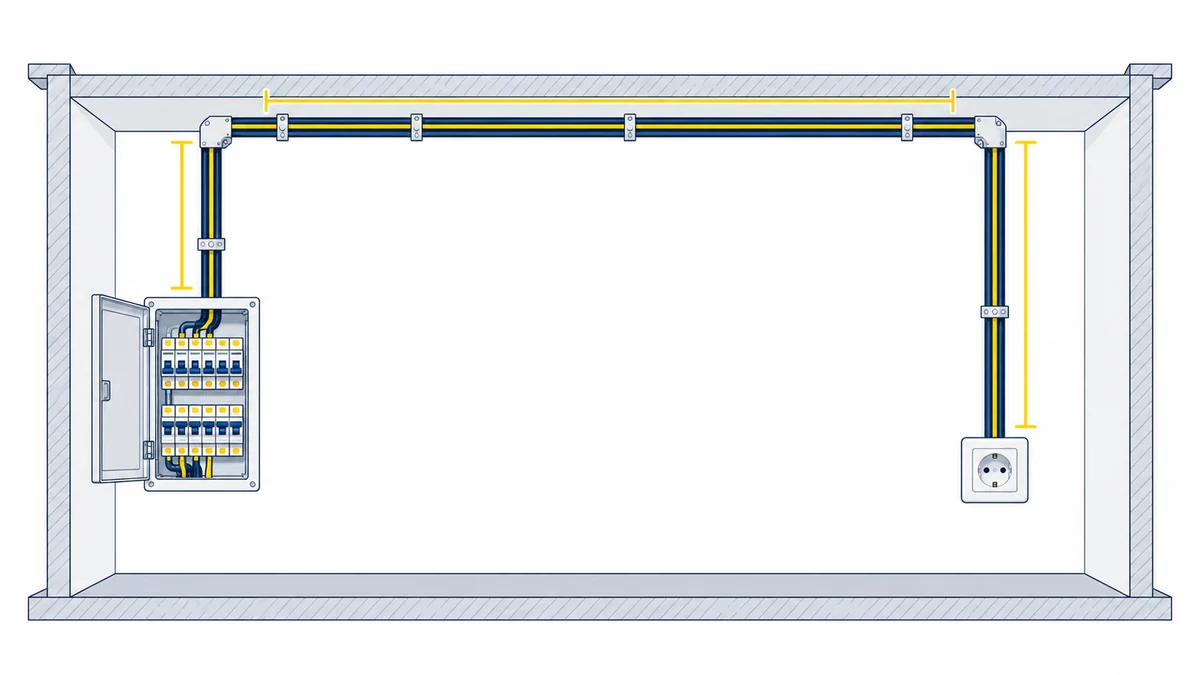

Измеряйте реальный путь прокладки: от щита по согласованной трассе до места подключения. Если до розетки на плане 6 м, кабелю могут потребоваться ещё подъём от щита, обход проёма и спуск со стороны розетки. Диагональ между двумя точками для такой оценки бесполезна.

Для одной учебной линии считаем вслух: горизонтальные участки 18 м, подъём 1,2 м, спуск 2,6 м. Получаем 21,8 м трассы, пока без выпусков на подключение и без резерва. Эти размеры взяты для примера, на вашем объекте их заменяют замерами.

У линии с несколькими розетками учитывайте каждый переход между коробками, а не расстояние до самой дальней. После уточнения длины выполните расчёт сечения по мощности и длине линии, в том числе через «Калькулятор сечения». Длина влияет не только на закупку, но и на проверку потери напряжения.

5 шагов от обмера до заявки поставщику

Считайте каждую линию отдельно, даже если несколько кабелей идут рядом. Общий участок коридора длиной 8 м для четырёх линий даёт 32 м кабеля, а не 8 м. Именно здесь часто теряются метры при подсчёте по рисунку трасс.

1. Присвойте линии обозначение и запишите точки начала и конца. Для разветвлённой схемы перечислите все участки.
2. Сложите горизонтали, подъёмы, спуски и согласованные обходы. Отметьте, какие размеры пока оценены, а не измерены.
3. Прибавьте выпуски у щита, коробок и оборудования. Их длину согласуйте с электриком под выбранный способ подключения.
4. Добавьте отдельной строкой резерв на погрешность и возможные изменения. Не включайте повторно уже посчитанные спуски и выпуски.
5. Сгруппируйте результат по типам кабеля, проверьте длины непрерывных отрезков и условия продажи. Затем составьте заявку.

Для нашей линии при условной сумме выпусков 1,3 м получаем 21,8 + 1,3 = 23,1 м до добавления резерва. Сохраните обе цифры: при изменении проекта будет видно, выросла сама трасса или только потребность в концах для подключения.

Выпуски у розеток и щита считайте отдельно

Выпуск нужен для разделки, подключения и укладки жил, а не для исправления ошибки в длине трассы. Универсальные «по 20 см везде» не учитывают глубину коробки, размер щита и расположение клемм. В щите путь от ввода оболочки до нужного аппарата может оказаться заметно длиннее.

Допустим, для отдельного кабеля с промежуточной коробкой электрик согласовал два выпуска по 0,25 м и один 0,8 м: всего 1,3 м. Это пример расчёта, не монтажная норма. Для прямой линии без промежуточной коробки число мест подключения будет другим.

Особенно тщательно проверяйте ввод в щит: сначала уточните компоновку и место установки вводного автомата, затем считайте путь кабеля внутри корпуса. Иначе снаружи останется лишний метр, а до нужных клемм жилы не дотянутся.

Где процентный резерв перестаёт помогать

Процент добавляют к уже посчитанной длине, а не вместо обмеров. В учебном примере можно принять 10% как условие сметы, но это не обязательная норма. Если трассы ещё не согласованы, такая прибавка ничего не гарантирует: перенос щита способен изменить сразу несколько линий.

На длинной простой трассе небольшой резерв даст много метров, на короткой сложной линии тот же процент может не покрыть даже новый обход. Такие случаи лучше оценивать конкретными добавками: например, отдельно записать предполагаемое удлинение после переноса точки. Не смешивайте эти добавки с уже учтёнными выпусками.

Недостаток метража не исправляют уменьшением сечения: проверьте типичные ошибки выбора кабеля. А попытки нарастить линию случайной скруткой относятся уже к опасным ошибкам ремонта электрики, а не к экономии на закупке.

Пример ведомости для четырёх линий

Возьмём четыре условные линии одного типа кабеля. В колонке трассы уже учтены все подъёмы и спуски, а выпуски записаны отдельно. Числа показывают порядок расчёта, но не задают длины для вашего дома.

При выбранном для примера резерве 10% добавляем 8,6 м: 86 × 1,10 = 94,6 м. Если поставщик отпускает целыми метрами, закупку можно округлить до 95 м. При условной цене 100 рублей за метр это 9500 рублей, из которых 900 рублей приходятся на резерв и округление сверх 86 м.

Этот итог работает только для одинакового кабеля и подходящих отрезков. Если линии требуют разных сечений или числа жил, нужны отдельные ведомости. Сумма «95 м всего» не подскажет продавцу, сколько отрезать каждого исполнения.

Перед покупкой проверьте раскрой и изменения проекта

Сверьте не только общий метраж, но и самый длинный необходимый отрезок. Например, два остатка по 15 м не заменят цельный участок 25,7 м без дополнительного соединения. Если покупаете несколько бухт, заранее распределите между ними линии на бумаге.

Для частного дома отдельно уточните схему питания и особенности системы TN-C-S: число жил нельзя выбирать по принципу «такой кабель остался». Проводники системы заземления дома и её проверки тоже требуют своей ведомости, их не прячут в процентный резерв розеточных линий.

Вывод для сметы простой: надёжный запас получается из измеренной трассы, согласованных выпусков и отдельного резерва на изменения. Если какая-то из этих частей неизвестна, фиксируйте её как предварительную оценку, а не маскируйте общей прибавкой.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
