Ошибки выбора сечения кабеля при ремонте

Ошибки выбора сечения кабеля чаще связаны с недооценкой нагрузки, длины трассы или нагрева в утеплителе. Но горячая розетка не доказывает, что кабель слишком тонкий: сначала электрик выясняет, греется вся линия или только место соединения.

1. Кабель греется: где искать причину?

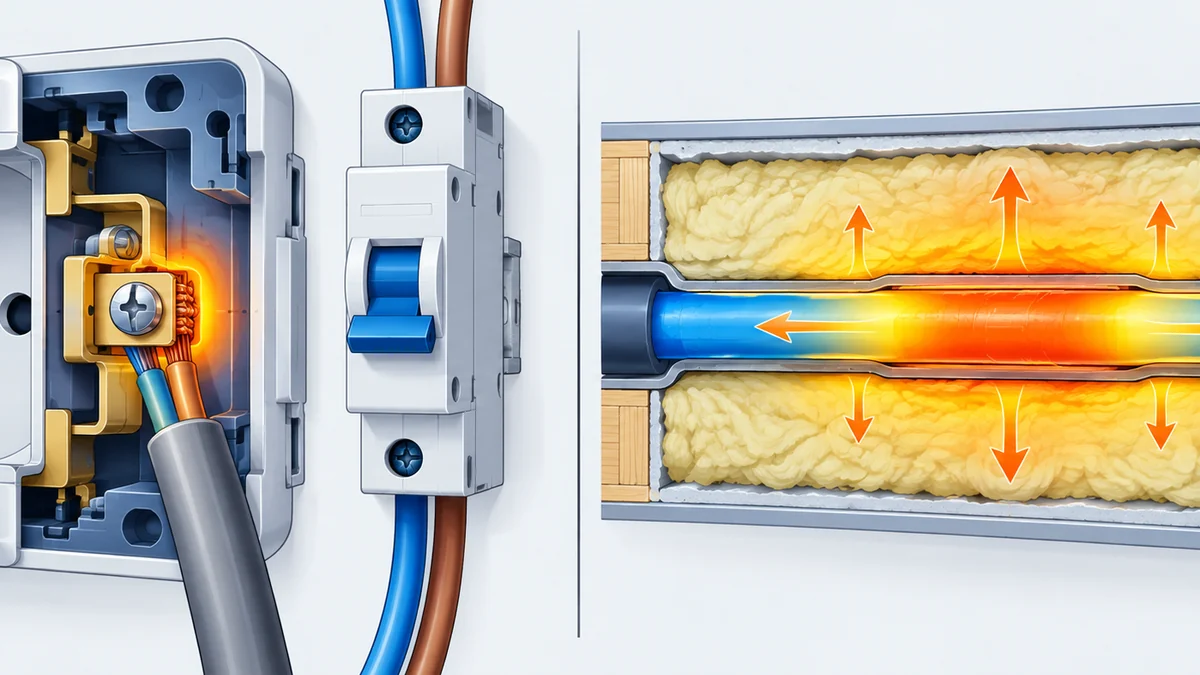

Если нагрев сосредоточен у розетки, клеммы или автомата, вероятен плохой контакт. Причиной бывают слабый зажим, повреждение жилы или неподходящий соединитель. Замена кабеля на более толстый без ремонта соединения такую неисправность не устраняет.

Нагрев протяженного участка под нагрузкой заставляет проверить ток, сечение и условия охлаждения. Кабель в пучке или теплоизоляции отдает тепло хуже, чем при других способах прокладки. Эти признаки помогают выбрать направление проверки, но сами по себе не заменяют измерения.

2. Ошибки выбора сечения кабеля: 4 неверных ориентира

Если линия исправно работала до ремонта, это не гарантирует пригодность для новой кухни. Духовка, чайник и посудомоечная машина могут оказаться на одном кабеле, хотя розетки расположены в разных местах. Считать нужно нагрузку линии, а не количество розеток.

• Выбор по принципу «у соседа так же»: способ прокладки и нагрузка могут отличаться.
• Расчёт по одному самому мощному прибору: остальные потребители на линии остаются без учета.
• Оценка по толщине оболочки: наружный диаметр не показывает площадь медной жилы.
• Покупка кабеля до составления схемы: позже к готовой линии добавляют незапланированные нагрузки.

Начните с перечня приборов и распределения их по группам. Базовые ориентиры для разных цепей есть в материале о выборе кабеля для розеток и освещения. Даже привычные решения нужно проверять под конкретную трассу.

3. Симптомы, которые легко перепутать

Отключение автомата не всегда означает недостаточное сечение, а мерцание света не всегда связано с перегрузкой. Для проверки полезно записать, какие приборы работали и через сколько времени возникла проблема. Не включайте неисправную линию повторно ради наблюдения.

УЗО без защиты от сверхтока не отключает обычную перегрузку, для этого нужен автомат. Если срабатывает именно УЗО, отдельно проверяют ожидаемый ток утечки подключенных приборов, а не увеличивают сечение наугад.

4. Как проверить расчёт до покупки кабеля?

Если кабель уже выбран по таблице мощности, проверьте исходные условия до заказа. Для однофазной нагрузки с коэффициентом мощности, близким к единице, 3500 Вт при 230 В дают примерно 15,2 А. Для двигателей и части электронной техники такого деления недостаточно.

1. Составьте список потребителей каждой линии и отметьте, какие могут работать одновременно.
2. Определите длину трассы от щита до нагрузки, включая подъемы, спуски и обходы.
3. Укажите материал жил, тип кабеля, способ прокладки, наличие пучков и теплоизоляции.
4. Проверьте допустимый ток и падение напряжения, затем согласуйте кабель с автоматом.
5. Передайте электрику результаты и схему для проверки защиты и условий отключения.

Используйте «Калькулятор сечения» для предварительного подбора по мощности и длине, включая автомат и УЗО. В расчёте длина до нагрузки и суммарная длина проводников цепи могут задаваться по-разному: следуйте пояснению инструмента. Пример последовательности есть в инструкции по расчёту сечения с учетом длины линии.

5. Длинная линия работает, но прибору не хватает напряжения

Если на удаленной розетке напряжение заметно снижается под нагрузкой, одного расчёта допустимого тока мало. Проводник имеет сопротивление: чем больше длина и ток, тем больше потери напряжения. Прибор при этом может работать нестабильно, даже если автомат не отключается.

Электрик сравнивает напряжение в начале и конце линии при известной нагрузке. Если оно снижено уже на вводе, увеличение сечения квартирной линии не исправит внешнюю причину. Если основная потеря внутри трассы, проверяют контакты и расчёт кабеля.

Увеличение номинала автомата не уменьшает падение напряжения. Для двигателя дополнительно учитывают условия пуска: кратковременный пусковой ток отличается от рабочего.

6. Автомат выбивает, и его меняют на более мощный

Если автомат отключается после подключения нескольких приборов, сначала проверяют перегрузку и состояние линии. Более высокий номинал может оставить кабель без нужной защиты. Автомат выбирают не по желанию включать всё сразу, а согласуют с допустимым током защищаемой проводки.

Проверьте, нет ли после щита участка меньшего сечения, ответвления или старого соединения. Проблемы распределения нагрузок разобраны в материале об ошибках сборки домашнего щита. Отдельный случай, путаница нейтралей и ошибки подключения автоматов и УЗО: они тоже вызывают отключения.

7. Одинаковое сечение, разные условия нагрева

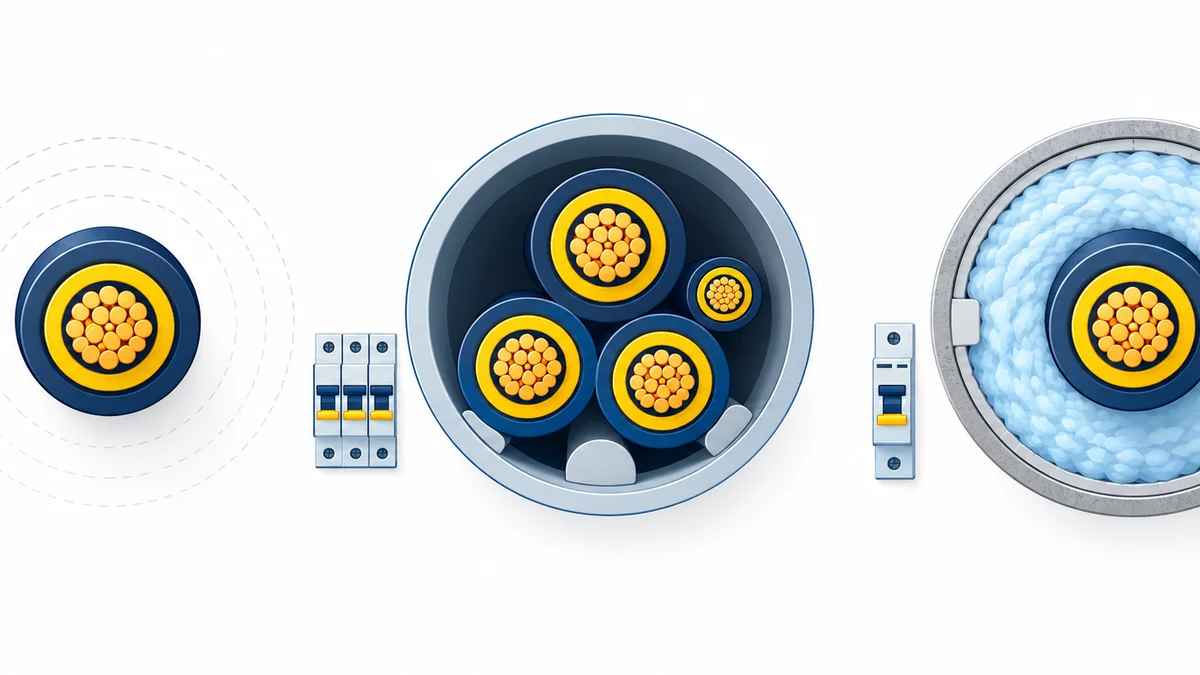

Если после зашивки стены линия стала нагреваться сильнее, проверьте, не оказался ли кабель в теплоизоляции. Значение допустимого тока из таблицы относится к определенным условиям. Его нельзя без проверки переносить на плотный пучок или закрытую утепленную полость.

В проекте фиксируют способ прокладки, число совместно проложенных нагруженных цепей и температуру среды. Для деревянных конструкций дополнительно проверяют пожарную безопасность трассы. Требования к такому монтажу рассмотрены в руководстве по прокладке кабеля в деревянном доме; одна только гофра не решает все задачи защиты.

8. Новый участок толще, а старый остался

Если новую кухню подключили толстым кабелем к старой тонкой линии, допустимая нагрузка всей цепи не выросла. Защита должна учитывать и оставшийся участок. Особенно опасно менять автомат, ориентируясь только на видимый новый кабель у щита.

На переходах электрик проверяет материал жил, сечение и допустимые параметры соединителя. Порядок выбора соединения описан отдельно: как безопасно соединять кабели разного сечения. Возможность вставить жилы в одну клемму еще не означает, что производитель допускает такую комбинацию.

Скрутка без подходящего соединения и поврежденная при зачистке жила создают местный перегрев. Такой дефект может сохраняться даже при небольшом токе нагрузки.

9. Перед закрытием стен проверьте решение целиком

Если после ремонта нет схемы и фотографий трасс, искать ошибку придется с дополнительными затратами. До отделки попросите электрика зафиксировать марки кабелей, сечения, маршруты и назначения автоматов. Изменения после первоначального расчёта должны попасть в итоговую схему.

Проверка включает не только маркировку: нужны осмотр соединений и электрические испытания по составу выполненных работ. Простое включение чайника не подтверждает исправность изоляции и защитного проводника.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
