Как соединить кабели разного сечения безопасно

Чтобы соединить кабели разного сечения, быстрее всего подобрать клемму с отдельным зажимом для каждой жилы. Но этот путь не сработает, если клемма не допускает нужный материал, тип жилы или её сечение. Ещё до монтажа проверьте автомат: толстый питающий кабель не защищает тонкое продолжение от перегрузки.

С чего начать: 4 проверки перед соединением

Сначала выясните, что именно выходит из стены. Соединяют не оболочки кабелей, а отдельные жилы, поэтому проверять нужно каждую: фазную, нейтральную и защитную. Одинаковый цвет изоляции в старой проводке ещё не подтверждает назначение проводника.

• Материал: медь или алюминий. Цвет потемневшего металла не всегда позволяет уверенно отличить одно от другого.
• Сечение: ищите маркировку кабеля и документы. Наружный диаметр изоляции для определения сечения не подходит.
• Конструкция: однопроволочная жила или гибкая многопроволочная. От этого зависит допустимый зажим и подготовка конца.
• Нагрузка и защита: какие приборы питаются после соединения и какой автомат отключает эту линию.

Если маркировка сохранилась, начните с подбора сечения для розеток и освещения. Для замены повреждённого участка также проверьте, какой кабель подходит для квартирной проводки: новое продолжение должно соответствовать способу прокладки, а не только помещаться в клемму.

Почему тонкая жила определяет защиту?

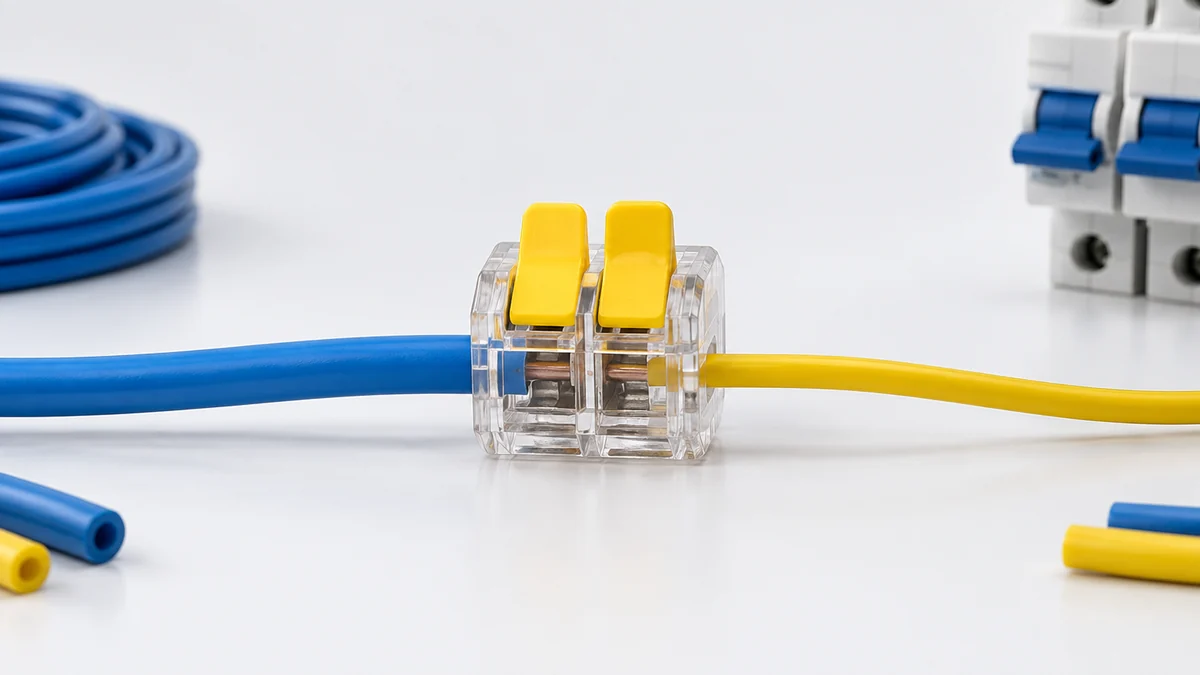

После перехода с большего сечения на меньшее допустимая нагрузка линии может снизиться. Например, при соединении медных жил 2,5 и 1,5 мм² нельзя автоматически оставлять прежний номинал автомата. Нужно проверить допустимый ток меньшей жилы с учётом прокладки, температуры и соседних нагруженных кабелей.

Если автомат выше по цепи уже защищает меньший участок, отдельный аппарат только из-за перехода может не потребоваться. Если не защищает, электрик меняет схему защиты или кабель. Установка хорошей клеммы эту задачу не решает: контакт останется целым, а проводка дальше может перегреваться.

Для предварительной оценки используйте «Калькулятор сечения», задавая мощность и длину линии. Расчёт ориентировочный; монтаж и работы под напряжением поручайте электрику с допуском, с соблюдением ПУЭ. Перед выбором защиты полезно исключить типичные ошибки при расчёте сечения.

Как соединить кабели разного сечения: выбор зажима

Читайте паспорт конкретного соединителя, а не только надпись на упаковке серии. В нём должны быть указаны материал проводников, допустимые сечения, конструкция жил и условия применения. Маркировка диапазона сечений сама по себе не означает, что зажим принимает и гибкую медь, и однопроволочный алюминий.

Удобнее использовать отдельное гнездо для каждой жилы. Два провода разной толщины под одним винтом могут прижаться неравномерно: толстый зафиксируется, а тонкий останется подвижным. Такое подключение допустимо только тогда, когда изготовитель прямо разрешает соответствующую комбинацию.

Гибкой многопроволочной жиле под некоторыми винтовыми зажимами нужен втулочный наконечник, а другие зажимы принимают её без него. Следуйте инструкции: наконечник тоже меняет требования к допустимому сечению. Не облуживайте конец припоем вместо правильной подготовки, под постоянным давлением такой контакт способен ослабнуть.

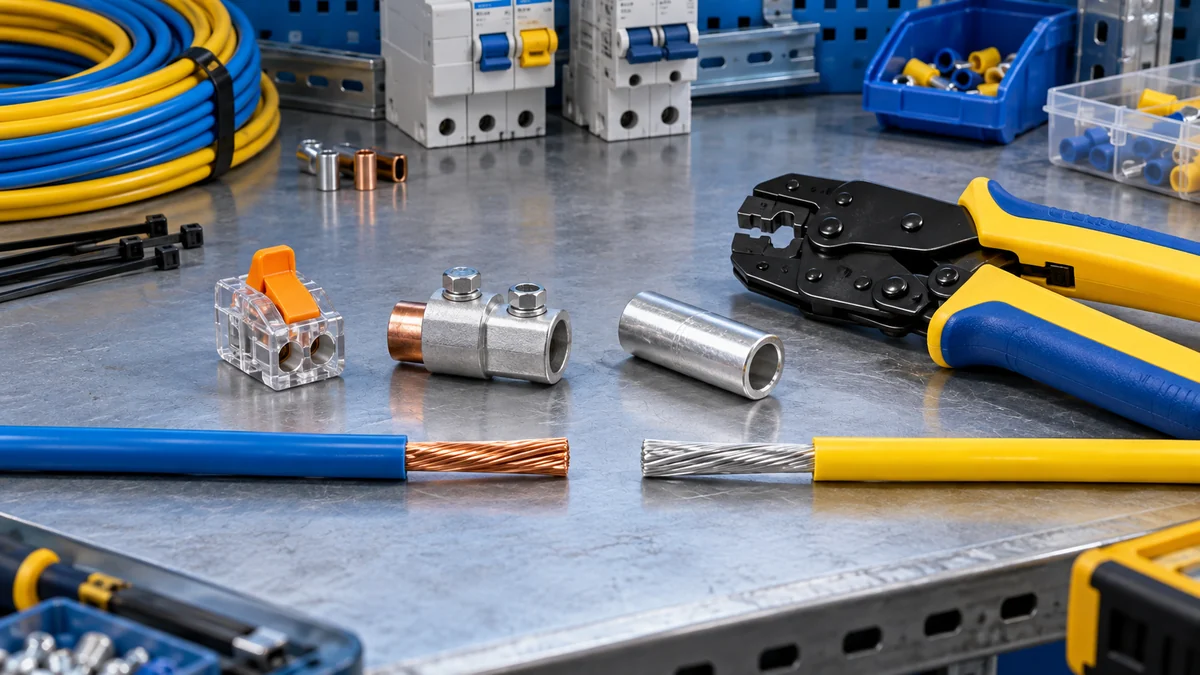

Медь, алюминий и гильзы: что совместимо

Медь и алюминий нельзя просто скрутить вместе и замотать лентой. Для перехода нужен соединитель, прямо рассчитанный на эти материалы и условия эксплуатации. Особенности старых линий разобраны в материале о различиях медного и алюминиевого кабеля.

Обычную гильзу нельзя выбирать только по принципу «оба конца влезли». Для разных сечений нужна предусмотренная изготовителем схема опрессовки, иногда специальная переходная гильза. Обжим пассатижами вместо подходящего пресс-инструмента не даёт контролируемого соединения.

Порядок работы: от отключения до закрытия коробки

До начала монтажа подготовьте соединитель, инструмент и коробку подходящего размера. Жилы должны размещаться без натяжения и резких перегибов возле зажимов. Если есть запах гари, оплавление или ломкая изоляция, сначала выясняют причину повреждения, а не прячут старый конец в новую клемму.

1. Отключить нужную цепь и исключить случайное включение. Электрик проверяет отсутствие напряжения подходящим двухполюсным указателем на всех проводниках в месте работы, контролируя исправность указателя до и после проверки.
2. Подтвердить назначение жил и состояние кабеля. Повреждённый участок удаляют до неповреждённого проводника; при недостатке длины меняют участок, а не натягивают соединение.
3. Снять изоляцию на длину, указанную изготовителем зажима. Не надрезать металл и не обрывать проволоки гибкой жилы. Для алюминия выполнить предусмотренную подготовку поверхности.
4. Подготовить конец по инструкции: при необходимости обжать подходящий наконечник. Вставить каждую жилу в отдельное гнездо до упора, закрыть рычаг либо затянуть винт с указанным моментом.
5. Проверить фиксацию каждой жилы лёгким вытягиванием. Убедиться, что зажим держит металл, а не изоляцию, и что оголённый участок не выступает наружу.
6. Уложить соединения в коробку, исключить давление крышки и восстановить предусмотренную защиту оболочек. Проверки цепи и пробное включение выполняют после завершения монтажа.

Изолента не заменяет корпус соединителя, а термоусадка сама по себе не создаёт электрический контакт. Для гильз после опрессовки нужна изоляция, подходящая для напряжения и условий эксплуатации. Выбор клеевой термоусадки для сырого места не отменяет требований к герметичности всего узла.

Где оставить соединение и как его проверить?

Разборное клеммное соединение оставляйте доступным для осмотра и обслуживания. Не заштукатуривайте коробку и не закрывайте её несъёмной отделкой. За кухонной мебелью доступ тоже нужно продумать заранее: возможность разобрать половину гарнитура не заменяет удобный люк.

До подачи питания электрик проверяет правильность подключения, изоляцию и непрерывность защитного проводника. Затем оценивает работу линии под предусмотренной нагрузкой, при необходимости контролирует нагрев прибором. Полный объём приёмки удобно согласовать по списку проверок электрики после ремонта.

Отсутствие нагрева за несколько минут ещё не доказывает надёжность контакта при длительной работе. Защитную жилу PE нельзя заменять перемычкой на рабочий ноль в розетке или коробке. Для старой двухпроводной линии сначала определяют допустимое решение по безопасному устройству заземления в квартире.

Когда лучше заменить участок целиком

Замена разумнее, если алюминиевая жила ломается при подготовке, изоляция растрескалась или свободной длины не хватает для нормального подключения. Ещё один повод отказаться от перехода: тонкий участок не соответствует нагрузке, а уменьшить номинал автомата без потери нужной мощности нельзя. Дополнительная коробка не увеличивает пропускную способность кабеля.

Оставляйте соединение только там, где одновременно подходят проводники, зажим и защита линии. Если хотя бы одно условие не подтверждено, безопаснее заменить участок или пересмотреть схему с электриком.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
