Как подписать кабели и автоматы в электрощите

С чего начать маркировку щита

Перед тем как подписать кабели в щите, составьте список всех линий. Не начинайте с наклеек: сначала поймите, куда уходит каждый кабель и каким автоматом он защищён. В готовом щите это занимает от 30 минут до нескольких часов, если линии уже проложены и доступны.

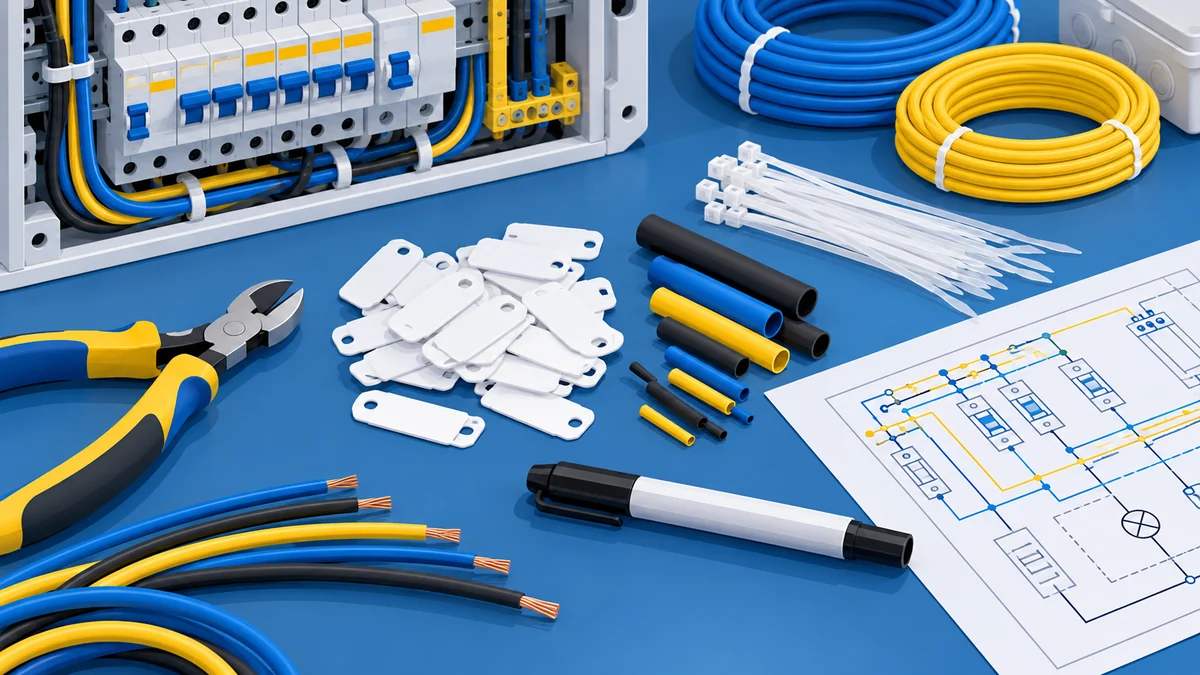

Приготовьте маркер с тонким водостойким стержнем, самоклеящиеся бирки, термоусадочные трубки, кабельные стяжки, фонарик и телефон для фотографий. Понадобятся также лист схемы или таблица в телефоне. Часто не хватает именно запасных бирок, второго маркера и места для записи изменений.

Сначала отключите вводной аппарат и проверьте отсутствие напряжения исправным указателем. Если часть линий непонятна, не угадывайте по цвету жилы или положению кабеля. Проверку и работы под напряжением выполняет электрик с допуском, а монтаж делают по ПУЭ.

Что именно нужно обозначить

Подпись должна отвечать на два вопроса: откуда приходит кабель и что он питает. Например: «Розетки кухни», «Свет 1 этаж», «Бойлер», «Улица», «Насос». Не пишите только «розетки» или «комната», если таких линий несколько.

Маркируйте оба конца кабеля, если второй конец доступен: в щите и у розетки, коробки или оборудования. На силовой линии полезно подписать также сечение жил и назначение аппарата защиты, например: «Розетки кухни, 3x2,5, автомат 16 А». Подбор сечения, автомата и УЗО можно предварительно проверить через схему электрического щита.

Пошаговая схема работы с кабелями

1. Сначала составьте перечень линий

Откройте щит и сфотографируйте его до любых изменений. Затем перепишите номера автоматов слева направо или сверху вниз, как они стоят на рейке. Для каждой позиции оставьте строку: номер, подпись, помещение, кабель, автомат, УЗО и примечание.

1. Отключите вводной аппарат, проверьте отсутствие напряжения и отделите рабочее место от случайного включения.

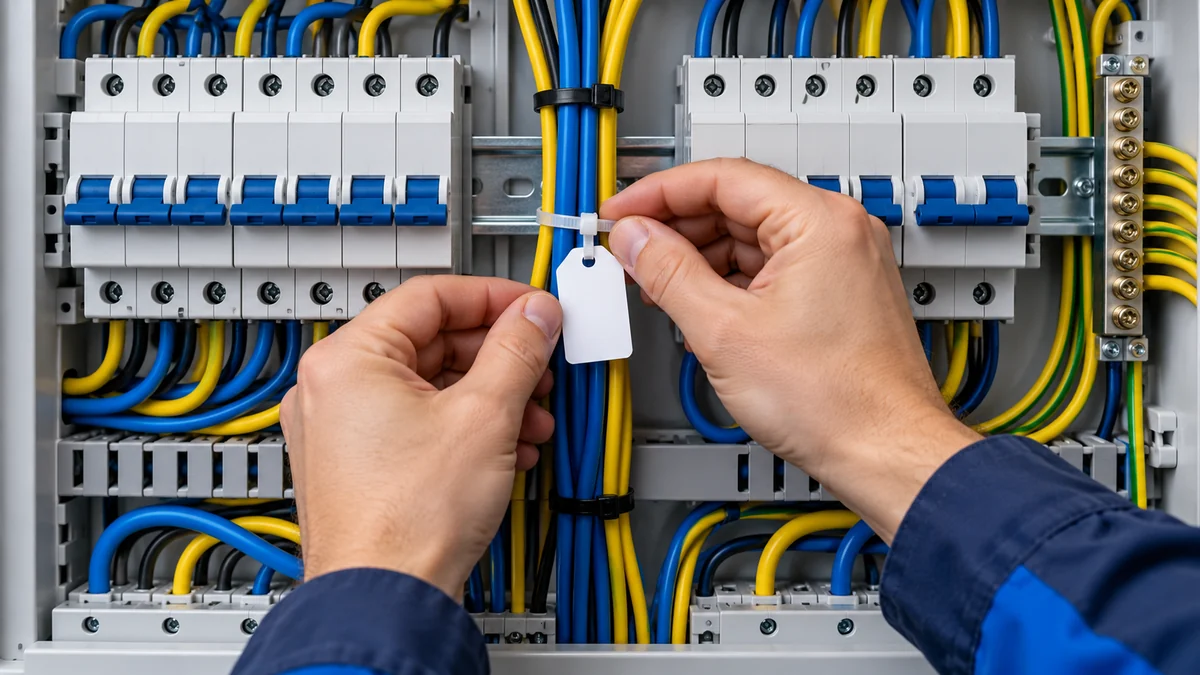

2. Найдите кабель каждой линии и временно прикрепите к нему бумажную бирку с номером. Не затягивайте стяжку слишком сильно.
3. Включайте линии по одной только после проверки. В каждой комнате проверьте розетки, свет, выключатели и стационарные приборы.
4. Запишите результат в таблицу и замените временные бирки постоянными, сохранив тот же номер на автомате и кабеле.
5. Сфотографируйте готовый щит крупным планом и общий вид. Фото пригодится при поиске неисправности или передаче дома другому владельцу.

2. Проверьте подпись по нагрузке

Если автомат отключает кухонные розетки, но на нём написано «гостиная», исправьте не только наклейку. Сначала выясните, почему линия подключена иначе: кабели могли поменять местами, а схема могла остаться от старого монтажа. Для больших объектов удобно нумеровать группы, например G01, G02, G03, и расшифровывать их в отдельной ведомости.

Формат короткой и понятной надписи

На лицевой панели автомата мало места, поэтому используйте единый формат. Хороший вариант: «Розетки кухня», «Свет спальни», «Стиральная машина», «Гараж». Если групп много, добавьте номер: «G07 Кухня розетки».

• Одна строка должна описывать одну функцию, а не весь этаж.
• Сокращения делайте очевидными: «РК» можно принять за разные слова, а «Розетки кухни» поймут все.
• Для оборудования пишите его название, а не только помещение: «Посудомойка», а не «Кухня».
• Для наружных линий указывайте место и нагрузку: «Улица свет», «Ворота привод», «Скважина насос».
• Если линия резервная, прямо напишите «Резерв». Не оставляйте свободный автомат без подписи, если кабель уже подключён.

Надпись на автомате должна совпадать с надписью на кабеле и строкой в схеме. В частном доме отдельно отмечайте линии, которые могут понадобиться зимой без отопления, например насос, сигнализацию или освещение. Для таких условий полезны рекомендации по защите электрики дома зимой.

Бирки, ленты или термоусадка

Для готового щита удобнее самоклеящаяся бирка или пластиковый флажок, который обхватывает кабель. Термоусадка выглядит аккуратно, но её надевают до подключения наконечника, поэтому при переделке она неудобна. На толстом вводном кабеле оставляйте бирку с запасом, чтобы надпись не скрылась в жгуте.

Не приклеивайте бумажный стикер прямо к пыльной изоляции. Протрите кабель сухой салфеткой, наклейте бирку ровно и проверьте, что крышка щита её не зажимает. В деревянном доме открытая проводка требует отдельного внимания к способу прокладки, как описано в материале про открытый монтаж электрики.

На съёмных бирках лучше писать номер линии и назначение, а не только цвет. Цвет со временем выгорает, а после замены кабеля прежняя цветовая логика может исчезнуть. Ламинированные надписи или печатные термостойкие ленты служат дольше обычной бумаги.

Таблица маркировки для домашнего щита

Какие графы оставить в ведомости

Одной подписи на автомате мало, если через год потребуется отключить только одну розеточную группу. Ведомость храните в щите в пластиковом файле или рядом с электрической документацией. Номер в таблице должен совпадать с номером на бирке.

Что сверить перед закрытием щита

Сопоставьте количество кабелей с количеством строк. У каждой рабочей линии должны совпадать назначение, автомат и защитные устройства. Если в щите есть отдельные УЗО или дифавтоматы, подпишите, какие группы они защищают, и не смешивайте их нулевые проводники.

Для понимания групп заранее полезно посмотреть, как разделить проводку дома на группы. Если в одном месте встречаются кабели разного сечения, отметьте соединение отдельно и проверьте способ его выполнения, ориентируясь на материал про безопасное соединение кабелей.

Типичные ошибки при подписывании

Самая частая ошибка, подпись делают после укладки всех кабелей, когда часть бирок уже не пролезает между жгутом и корпусом. Вторая, на автомате пишут только номер, но список номеров теряется. Номер хорош как дополнение, но не заменяет короткое назначение.

Не подписывайте линию по предположению. При отключённом автомате проверьте, что именно погасло, а затем повторите проверку после включения. Если один автомат отключает часть розеток в двух помещениях, так и напишите, пока схему не переделали.

Отдельно проверьте нулевые и защитные шины. Нельзя подписывать их формально, если они соединены неправильно или перемешаны после УЗО. Перед работой изучите правила, как разделить нулевую и защитную шину, а ошибки подключения защитных аппаратов сверяйте с разбором ошибок автоматов и УЗО.

Финальная проверка и обновление схемы

После маркировки пройдите по дому с листом в руках. Отключайте группы по одной и проверяйте, что отключились именно ожидаемые розетки, светильники или приборы. Стационарные нагрузки проверяйте без разборки, по факту отключения и индикации.

Через несколько дней перечитайте надписи глазами человека, который не собирал щит. Если приходится вспоминать, что означает «авт. 4» или «комн. 2», маркировка слишком короткая. Вывод простой: хорошая подпись позволяет найти нужную линию без догадок, а схема подтверждает, что надпись соответствует реальному подключению.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
