Проверка электрики после ремонта: с чего начать

Проверка электрики после ремонта начинается с документов и схемы, а не с включения всех приборов. Найдите план групп в щите, паспорта на УЗО и автоматы, фотографии скрытой проводки. Если схемы нет, составьте хотя бы простой список: какой автомат питает комнату, розетки, свет, бойлер, плиту и другие мощные нагрузки.

Кому нужен быстрый осмотр: владельцу квартиры после работы бригады. Кому нужна полноценная проверка: владельцу дома, если линии длинные, есть отдельные постройки, насосы или генератор. Если вы покупаете жильё после чужого ремонта, начинайте с диагностики щита и поиска неизвестных кабелей, а не с замены розеток.

До включения питания осмотрите открытые места: щит, распаечные коробки, розетки, выключатели и выводы под технику. Ищите оплавление, запах нагретого пластика, ослабленные рамки, незащищённые жилы и кабель, зажатый крепежом.

Что проверить до подачи питания

Первый этап выполняют при отключённом вводном аппарате. Проверяют, что все жилы заведены в клеммы, изоляция не повреждена, соединения закрыты, а нулевые проводники разных УЗО не перемешаны. В щите не должно быть случайных скруток и свободных концов, которые могут коснуться корпуса.

Осмотрите кабельные трассы в доступных местах. В деревянном доме особенно важны расстояния до горючих конструкций, защитные трубы и отсутствие кабеля под острыми краями. Переделывать скрытую линию после отделки сложно, поэтому сейчас полезно сверить её с фотографиями и правилами прокладки кабеля в деревянном доме.

Проверьте соответствие кабеля назначению линии. Для розеточных групп и варочной панели нельзя полагаться на слова мастера, сравните фактическое сечение с проектом и нагрузкой. Поможет материал о выборе сечения кабеля для розеток и варочной панели, но окончательный подбор зависит от длины, способа прокладки и мощности.

Какие измерения нужны в щите и линиях

Одного мультиметра недостаточно для полной приёмки. Им можно увидеть напряжение и часть очевидных ошибок, но состояние изоляции, непрерывность защитного проводника и качество соединений проверяют специальными приборами. Для домашнего осмотра полезно разделить проверки на простые и профессиональные.

Напряжение измеряют только исправным прибором с целыми щупами и подходящим диапазоном. Перед измерением убедитесь, что мультиметр подключён именно в гнёзда для напряжения, а не для тока. Подробный порядок описан в материале как измерить напряжение в розетке мультиметром.

Измерение индикаторной отвёрткой не подтверждает исправность розетки и не заменяет мультиметр. Она может показать наличие фазы, но не говорит, есть ли рабочий ноль и защитный контакт. Для предварительного осмотра пригодится инструкция, как проверить розетку индикаторной отвёрткой.

Розетки, выключатели и освещение

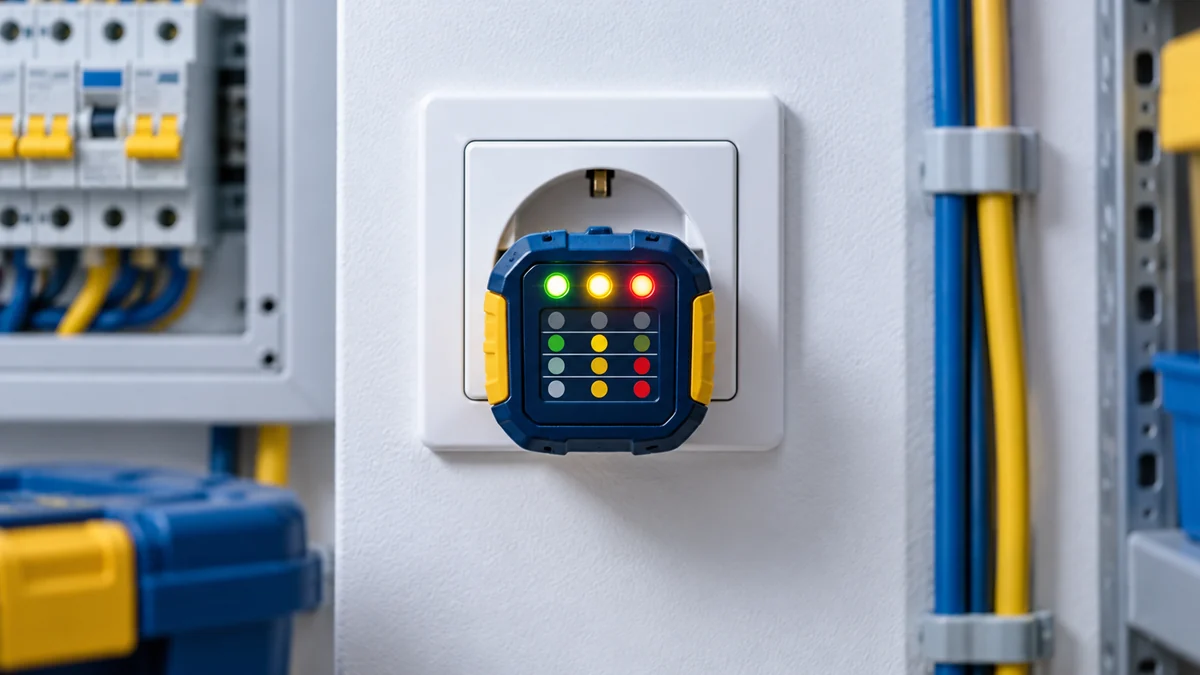

В каждой розетке проверьте крепление механизма, целостность корпуса, работу защитных шторок, если они предусмотрены, и наличие напряжения. Вилка не должна болтаться или выпадать под собственным весом. Рамка должна прилегать к стене без заметного перекоса, а провода не должны выталкивать механизм из подрозетника.

Проверьте каждую клавишу и светильник по отдельности. Выключатель должен разрывать фазный провод, а не нулевой. При выключенном свете патрон не должен оставаться под фазным потенциалом, особенно это важно для металлических светильников и помещений с повышенной влажностью.

Нагрузку подключайте постепенно: сначала настольную лампу или зарядное устройство, затем прибор средней мощности. Печь, бойлер и варочную панель включают после проверки соответствующей линии, автомата и нагрева соединений. Если розетка греется, пахнет пластиком или потрескивает, питание отключают и не используют её до ремонта.

Что посмотреть в автоматах и УЗО

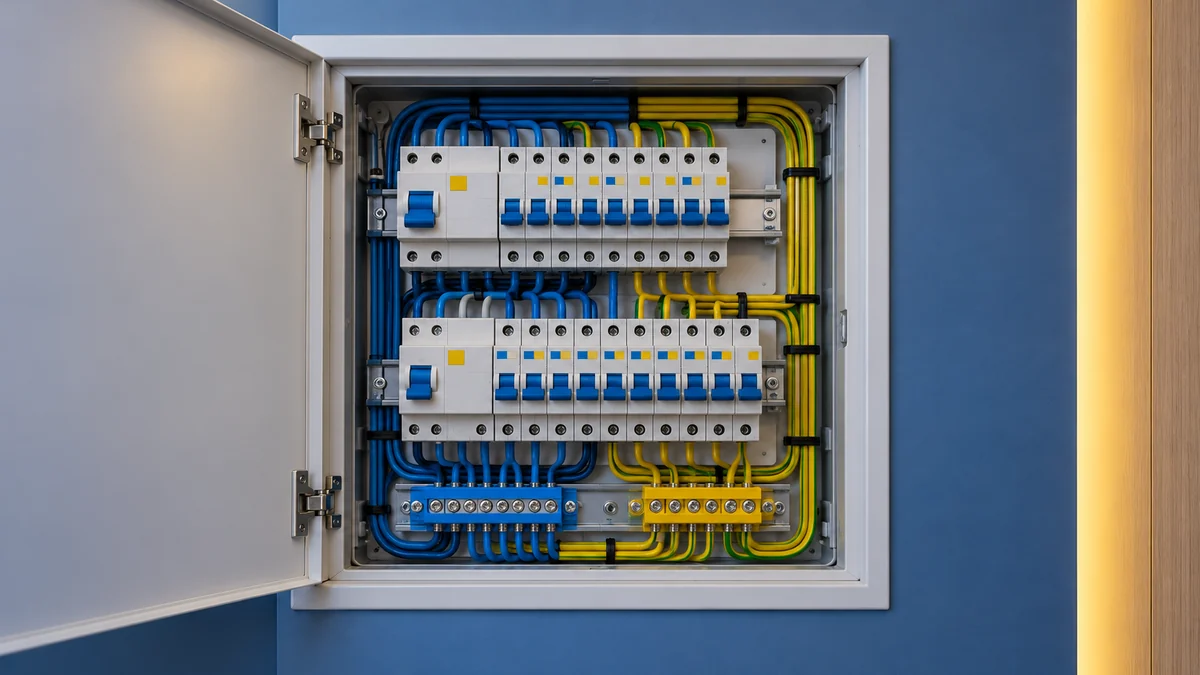

На каждом автомате должна быть понятная надпись: «кухня», «свет», «бойлер» или другая фактическая группа. Сверьте номинал аппарата с кабелем и назначением линии, а не только с мощностью подключённого прибора. Автомат защищает проводку от перегрузки и короткого замыкания, поэтому ставить более мощный аппарат ради того, чтобы он реже отключался, опасно.

Нажмите кнопку TEST на каждом УЗО или дифавтомате по очереди. При исправной схеме питание защищаемой группы должно отключиться, после чего аппарат возвращают во включённое положение. Если отключения нет, кнопка не нажимается, аппарат сразу выбивает или после включения пропадает питание в другой группе, требуется диагностика.

Не путайте УЗО и автомат. УЗО реагирует на ток утечки, но само по себе не защищает линию от перегрузки. Для понимания подбора защиты используйте материал о том, как рассчитать ток утечки для выбора УЗО, а для фактического монтажа ориентируйтесь на схему и измерения.

• Сверьте название группы на дверце щита с реальными розетками и светильниками.
• Проверьте, что после отключения автомата в группе действительно исчезло напряжение.
• Убедитесь, что нулевые шины после разных УЗО не соединены между собой.
• Проверьте, что защитный проводник не проходит через полюс УЗО и не используется как рабочий ноль.
• Посмотрите, нет ли нагрева корпуса аппарата, потемнения изоляции или запаха при рабочей нагрузке.

Нужно ли проверять заземление отдельно

Да, отдельная проверка нужна. Наличие третьего контакта в розетке ещё не доказывает, что он соединён с защитным проводником и контуром заземления. Иногда в новой розетке есть перемычка или свободный провод, который выглядит убедительно, но не обеспечивает отключение при повреждении изоляции.

Электрик проверяет непрерывность PE-проводника, сопротивление между защитными точками и параметры заземляющего устройства. В частном доме осматривают также соединение в щите, наружный контур и места ввода проводника. Схемы и типовые ошибки собраны в материале про устройство и проверку заземления дома.

Нельзя заменять защитное заземление случайным соединением с трубами, отоплением или рабочим нулём. Если в старой квартире нет отдельного PE-проводника, решение зависит от системы дома, его нельзя безопасно придумать по месту одной перемычкой в розетке.

Как найти скрытую ошибку после отделки

Когда автомат отключается без понятной причины, выключите все приборы и включайте линии по одной. Если проблема появляется на конкретной группе, отключите из розеток нагрузку и проверьте, сохраняется ли неисправность. Так можно отделить неисправный прибор от повреждённого кабеля или ошибки соединения.

Мерцание света, слабое свечение светодиодной лампы после выключения, нагрев одной розетки и срабатывание УЗО при включении воды требуют проверки соединений. Причина может находиться не в ближайшей точке, а в распределительной коробке, щите или другом приборе той же группы.

Не вскрывайте стены наугад. Сначала уточняют трассу кабеля по фотографиям, плану и кабелеискателю, затем отключают линию и подтверждают отсутствие напряжения. Если помещение нужно оставить без питания надолго, полезно заранее прочитать, как безопасно отключить дом на зиму.

Пошаговая приёмка перед заселением

Проверяйте систему по одному маршруту, от ввода к конечным точкам. Не включайте сразу все мощные приборы, иначе трудно понять, какая линия вызвала отключение или нагрев.

1. Получите схему или составьте перечень групп, сфотографируйте щит и зафиксируйте положение автоматов.
2. Отключите ввод, убедитесь в отсутствии напряжения и выполните визуальный осмотр щита, коробок, розеток и кабелей.
3. Проверьте маркировку, сечение кабеля, крепление механизмов, состояние изоляции и разделение рабочего нуля с защитным проводником.
4. Включите питание и по очереди проверьте напряжение в доступных розетках, работу выключателей и освещения.
5. Нажмите TEST на каждом УЗО или дифавтомате, записывая, какая группа отключилась и восстановилась ли она после включения.
6. Подключите небольшую нагрузку к каждой розеточной группе, затем отдельно проверьте мощные приборы и отсутствие нагрева.
7. Закажите профессиональные измерения изоляции, защитного проводника и заземления, если их не выполняли после монтажа.
8. Сохраните схему, фотографии и результаты проверки, а найденные дефекты передайте монтажнику до окончательной оплаты.

Если при любом шаге появляется запах гари, треск, нагрев или повторное отключение, проверку прекращают. Отключите ввод, не разбирайте щит самостоятельно и сообщите электрику, какая группа и при какой нагрузке сработала.

Когда ремонт можно принимать

Электрику принимают после устранения всех видимых дефектов, проверки каждой группы и тестирования защитных устройств. Владелец должен понимать назначение автоматов, знать, где отключается ввод, и иметь доступ к щиту без мебели или отделочных панелей.

Минимальный комплект для будущей эксплуатации: схема групп, фотографии скрытой проводки, маркировка аппаратов, результаты измерений и список установленного оборудования. Если часть документов отсутствует, попросите монтажника восстановить их до закрытия работ.

Нормальным результатом считают не просто горящие лампы, а предсказуемую работу защиты и понятную схему. После такой приёмки проще обслуживать дом, добавлять нагрузку и быстро отключать нужную линию при неисправности.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
