Как рассчитать ток утечки для выбора УЗО

Получаем 6,8 мА: 6,4 мА от нагрузки 16 А и 0,4 мА от фазного проводника длиной 40 м. Чтобы рассчитать ток утечки без паспортных сведений, используем оценочные коэффициенты, а не измеряем реальное состояние проводки. Для УЗО на 30 мА эту сумму сравниваем с ориентиром 10 мА, то есть с третью его номинального дифференциального тока.

1. Из чего складываются 6,8 мА

Считаем по формуле Iут = 0,4 × Iнаг + 0,01 × L. Здесь Iут выражен в миллиамперах, Iнаг в амперах, а L в метрах фазного проводника. Такой порядок оценки предусмотрен ПУЭ для случая, когда сведений об утечках электроприёмников и сети нет.

Какие метры подставлять

Берём длину фазного проводника, а не сумму длин всех жил кабеля. Для трёхжильного кабеля длиной 40 м в формуле остаётся 40 м, а не 120 м. Если одно УЗО защищает несколько отходящих линий, складываем длины их фазных проводников, не считая общие участки повторно.

Используйте длину реально проложенной трассы с подъёмами и спусками. Купленную бухту целиком считать нельзя: часть может остаться после ремонта, поэтому запас кабеля при закупке и длина действующей линии нужны для разных расчётов.

2. Откуда взять нагрузку для расчёта?

Лучший исходный материал: паспортные токи утечки приборов и сведения о кабельной сети. Когда их нет, используем расчётный ток нагрузки, которую предполагается включать одновременно. Номинал автомата не заменяет этот ток: надпись 16 А не означает, что линия постоянно потребляет 16 А.

Для простой однофазной активной нагрузки ток можно оценить как I = P / U. Например, 2300 Вт при 230 В дают 10 А, а оценка утечки электроприёмников составляет 4 мА. Для двигателя или сложного электронного оборудования одного деления мощности на напряжение может быть недостаточно: берите ток из паспорта.

Сначала составьте перечень приборов, затем проверьте линию по мощности и длине через расчёт сечения кабеля или инструмент «Калькулятор сечения». Подбор кабеля и автомата решает вопрос допустимой нагрузки, но не заменяет оценку утечки.

3. Почему нельзя просто взять УЗО на 100 мА

Увеличивать уставку только ради отсутствия отключений нельзя. Устройства на 100 или 300 мА не заменяют дополнительную защиту человека, для которой применяют УЗО с номинальным дифференциальным током не более 30 мА. Назначение защиты определяют до расчёта, а не подгоняют под полученную сумму.

30 мА на корпусе не означают точный порог

Номинальный дифференциальный ток IΔn не равен точке срабатывания каждого экземпляра. Для обычного УЗО при синусоидальном дифференциальном токе отключение возможно выше половины IΔn и до его полного значения. Поэтому сумма 20 мА под УЗО на 30 мА уже не даёт надёжного запаса от нежелательных отключений.

Не путайте две маркировки: 40 А относятся к номинальному току аппарата, а 30 мА к дифференциальному. Тип УЗО также выбирают с учётом подключённой техники и формы возможного тока утечки; подробнее об этом в подборе УЗО для квартиры и дома.

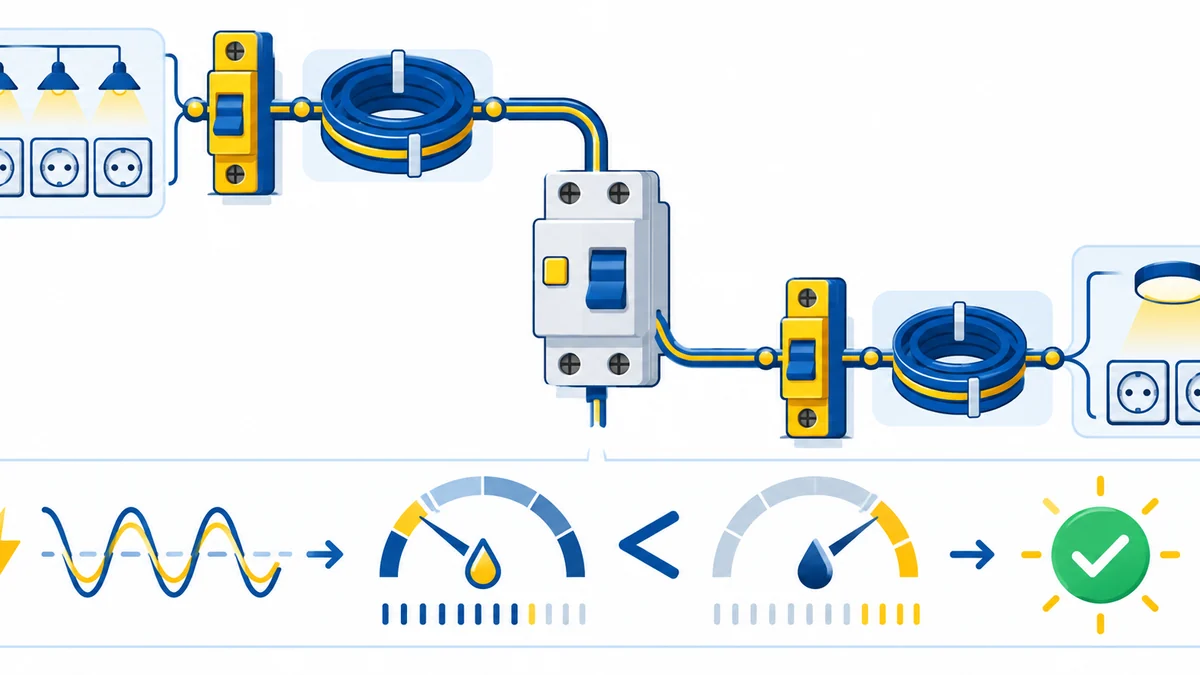

4. Как рассчитать ток утечки по шагам

Считайте отдельно для каждого УЗО, а не сразу для всей квартиры. Возьмём две линии под одним аппаратом: нагрузка 10 А и длина 25 м на первой, нагрузка 6 А и длина 15 м на второй. Предполагаем, что обе нагрузки работают одновременно.

1. Запишите состав группы: какие линии и приборы относятся именно к этому УЗО.
2. Сложите расчётные токи одновременно работающих нагрузок: 10 + 6 = 16 А.
3. Сложите длины фазных проводников: 25 + 15 = 40 м.
4. Оцените утечку нагрузки: 0,4 × 16 = 6,4 мА. При наличии паспортных утечек используйте их вместо оценки для соответствующих приборов.
5. Добавьте утечку проводки: 6,4 + 0,01 × 40 = 6,8 мА.
6. Сравните с третью IΔn: для 30 мА ориентир составляет 10 мА. Разница в примере: 10 - 6,8 = 3,2 мА.

Полученные 3,2 мА показывают только расстояние до расчётного ориентира, а не разрешение подключить любую дополнительную технику. Если состав приборов или длина трасс изменятся, сумму нужно пересчитать. При общей трёхфазной защите эту однофазную схему нельзя механически переносить на всю установку.

5. Что делать, если сумма больше 10 мА?

Первая мера для проектируемой сети: разделить нагрузки между несколькими УЗО или дифавтоматами. Например, при 25 А и 80 м получаем 0,4 × 25 + 0,01 × 80 = 10,8 мА. Для одного УЗО на 30 мА условие одной трети уже не выполняется.

Разделим пример на две независимые группы: 13 А и 40 м дадут 5,6 мА, а 12 А и 40 м дадут 5,2 мА. Это только арифметическая проверка: распределение реальных линий зависит от назначения помещений, техники и схемы щита. Нейтрали после разных УЗО объединять нельзя.

Каждой линии по-прежнему нужна защита от перегрузки и короткого замыкания. Её выбирают по кабелю и условиям прокладки, а не по сумме миллиампер: проверьте выбор автоматов для розеток и освещения. При переделке щита отдельно контролируют подключение автоматического выключателя и соответствие схемы маркировке аппаратов.

6. Где оценка расходится с измерением

Коэффициенты дают предварительную оценку, но не описывают каждый фильтр питания, нагреватель или участок старой изоляции. Реальный дифференциальный ток зависит от состава техники, её режима и состояния сети. Даже результат 6,8 мА на бумаге не доказывает исправность линии.

Как проверяют действующую сеть

Электрик измеряет дифференциальный ток подходящими клещами, охватывая вместе фазу и нейтраль проверяемой однофазной линии, без PE. Обычные токовые клещи могут не иметь нужной чувствительности в миллиамперах. Для поиска причины сравнивают режимы работы и поочерёдно отключают нагрузки.

Проверка сопротивления изоляции и проверка срабатывания УЗО решают другие задачи и требуют соответствующих приборов. Перед испытанием изоляции учитывают подключённую электронику, которую можно повредить испытательным напряжением. Кнопка «Тест» проверяет механизм аппарата, но не измеряет утечку сети и не подтверждает исправность заземления.

Защитный проводник нужен независимо от расчётной суммы: его назначение и выбор разобраны в материале про заземляющий провод для дома. Расчёт ориентировочный; монтаж и работы под напряжением выполняет электрик с допуском, с соблюдением ПУЭ.

7. Что передать электрику перед сборкой щита

Передайте не одну итоговую цифру, а исходные значения с привязкой к линиям. Тогда специалист сможет проверить допущения и увидеть, где заложена одновременная работа приборов. Для существующей сети приложите сведения о случаях отключения: какой прибор включался и в каком режиме.

• Перечень линий под каждым УЗО и длины их фазных проводников.
• Расчётные токи нагрузки, состав подключённой техники и доступные паспортные утечки.
• Сумму утечек каждой группы и сравнение с третью выбранного IΔn.
• Номиналы автоматов, параметры УЗО и схему разделения нейтралей.
• Результаты измерений, если сеть уже работает, и перечень замеченных неисправностей.

Для нашего примера результат такой: 6,8 мА меньше 10 мА, поэтому предварительная проверка группы под УЗО на 30 мА пройдена. Это подтверждает только расчётный запас; окончательный выбор аппаратов и проверка защиты требуют оценки всей схемы.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
