Как выбрать заземляющий провод для дома

Какой заземляющий провод для дома выбрать

Заземляющий провод для дома выбирают по месту работы: для розеточной линии удобнее жила PE внутри кабеля, для соединений в щите часто используют отдельный гибкий провод. Жёсткая медная жила подходит для неподвижной прокладки, но хуже переносит частые изгибы. Единого лучшего варианта для всех участков нет.

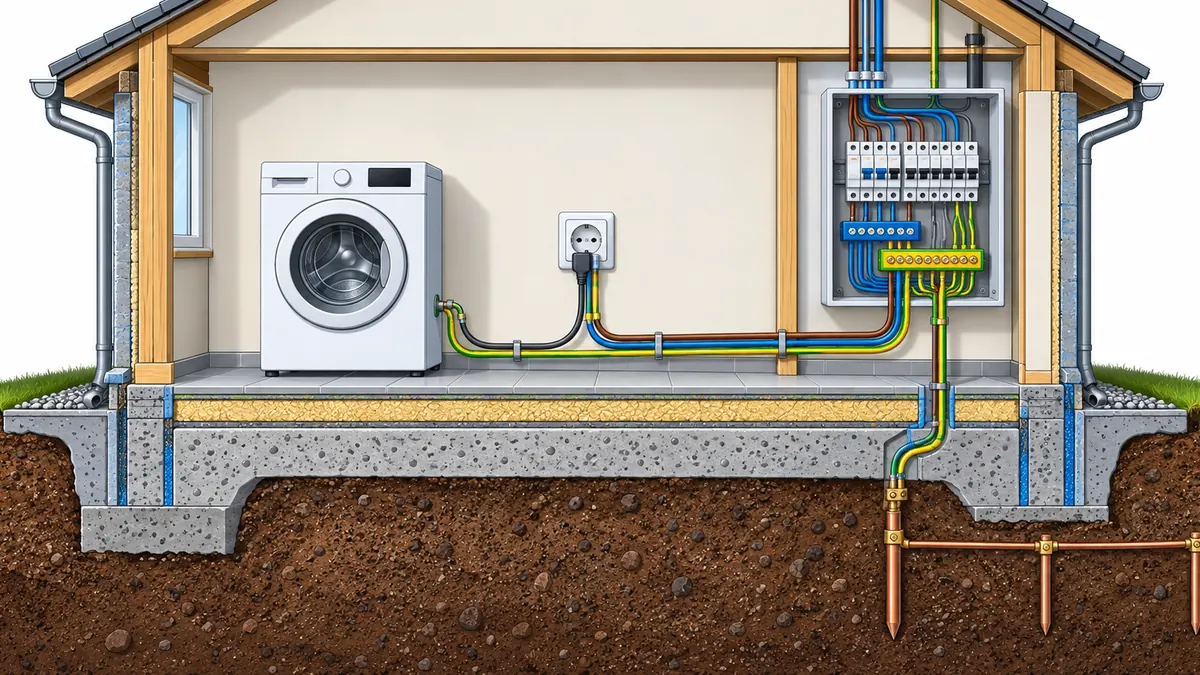

Между корпусом прибора и шиной PE проходит защитный проводник. Между заземлителем в грунте и главной заземляющей шиной проходит заземляющий проводник, у которого другие условия выбора и защиты от коррозии. Посмотреть, где проходит каждый участок, можно на схеме заземления частного дома.

Медь, алюминий и гибкость: что сравнивать

Для новой квартирной разводки медь обычно удобнее: она совместима с распространёнными кабелями и большинством клемм бытовых аппаратов. Но надпись «медный» не решает вопрос подключения. Проверьте, какие жилы и сечения допускает конкретный зажим.

• Однопроволочная медная жила: держит форму, удобна для стационарной линии, требует аккуратных изгибов.
• Гибкая многопроволочная медная жила: удобна в тесном щите, способ оконцевания выбирают по клемме.
• Алюминиевая жила: требует подходящих зажимов и отдельного расчёта сечения, не служит прямой заменой меди.
• Стальная полоса: применяется в заземляющем устройстве по проекту, но не заменяет жилу PE розеточного кабеля.

Например, ПуВ имеет однопроволочную медную жилу, а ПуГВ, гибкую многопроволочную. Гибкий провод не проводит ток «лучше» только из-за количества проволок: сравнивать нужно материал, сечение и качество контакта. Напрямую соединять медь с алюминием обычной скруткой нельзя.

4 шага перед покупкой

Начните со схемы питания, а не с бухты провода. В старом доме отдельного PE может не быть, а собственный заземлитель не превращает любую старую разводку в безопасную.

1. Попросите электрика определить систему заземления и место подключения защитного проводника.
2. Уточните участок: жила кабеля, отдельный PE, соединение в щите или проводник от заземлителя.
3. Запишите материал и сечение фазных жил, условия прокладки и наличие механической защиты.
4. Сверьте провод с клеммами: допустимое сечение, тип жилы, наконечник и момент затяжки.

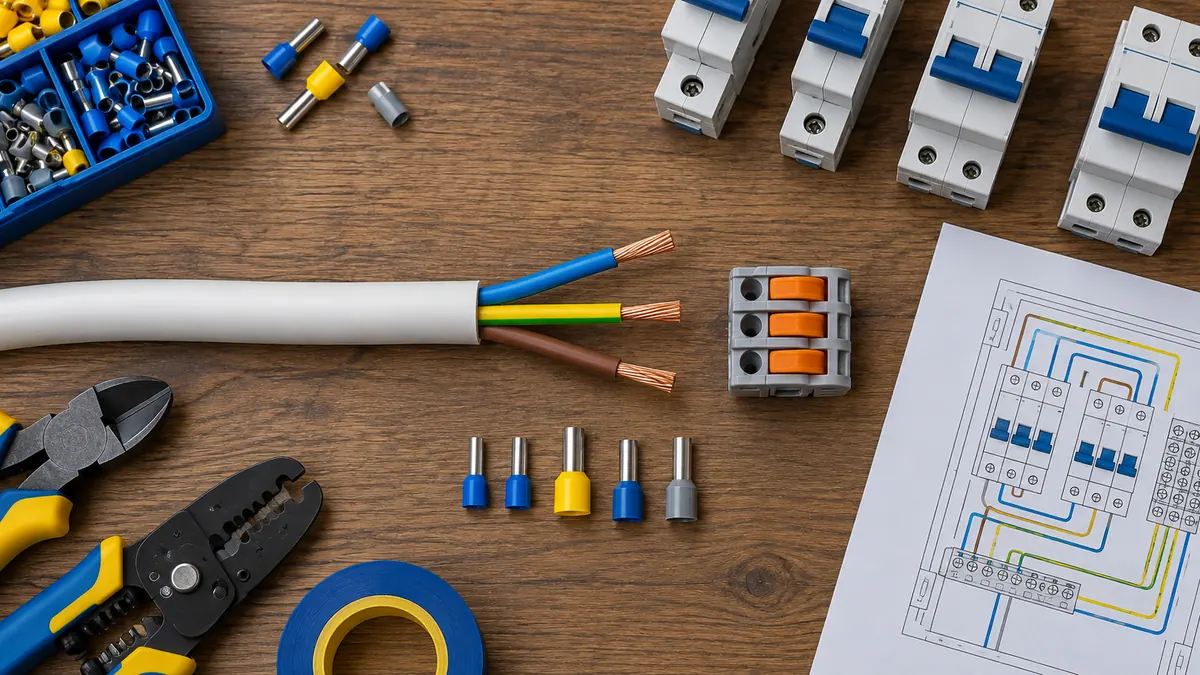

Для покупки пригодятся схема щита, маркировка существующего кабеля и фотографии доступных соединений. Не открывайте для этого части щита под напряжением. По внешнему виду вводного кабеля нельзя надёжно определить, где допустимо разделять совмещённый проводник PEN.

От чего зависит сечение PE

При одинаковом материале фазного и защитного проводников сечение PE часто выбирают по сечению фазы. Для фазной жилы до 16 мм² включительно защитную принимают того же сечения. Так, в медном кабеле 3×2,5 мм² жила PE имеет сечение 2,5 мм².

Для отдельного медного PE, который не входит в кабель и проложен не в общей оболочке с фазными проводами, действуют дополнительные минимумы: 2,5 мм² при механической защите и 4 мм² без неё. Это нижние границы, а не готовый подбор для любой линии. Нельзя взять 4 мм² только потому, что провод открыт, не проверив остальные условия.

Сечение самой линии зависит от нагрузки, способа прокладки и защиты автоматом. Сначала проверьте выбор сечения кабеля для розеток и освещения, затем согласуйте с ним PE. Калькулятор сечения помогает оценить линию по мощности и длине, но не рассчитывает заземлитель и не проверяет непрерывность защитной цепи.

Сравнение вариантов по месту применения

Сравнивайте не только цену метра, но и количество соединений. Защитная жила внутри кабеля идёт вместе с фазой и нулём, поэтому её проще проследить по всей трассе. Отдельный провод требует собственной надёжной прокладки.

Для провода в земле нельзя автоматически применять правила выбора PE внутри помещения. Там учитывают материал, защиту от коррозии и конструкцию соединений. Даже толстая жила быстро теряет надёжность, если её контакт с заземлителем разрушается от влаги.

Заменяет ли толстый провод автомат и УЗО?

Нет, увеличение сечения не заменяет защитные аппараты. PE создаёт предусмотренный схемой путь тока повреждения, а автомат или УЗО отключает питание при соответствующих условиях. В системе TT отключение при замыкании на корпус обычно обеспечивают с помощью УЗО.

Автомат выбирают прежде всего для защиты линии, а не по толщине заземляющего провода. При согласовании щита проверьте место установки и номинал вводного автомата, а также параметры УЗО для домашней сети. УЗО не создаёт отсутствующий PE и не делает допустимой перемычку между нулём и корпусом.

Квартира и бойлер: где особенно опасны упрощения

В квартире со старой двухпроводной сетью нельзя просто протянуть жёлто-зелёную жилу до ближайшей трубы или случайного болта щита. Сначала выясняют, есть ли штатная точка подключения PE и в каком состоянии общедомовая сеть. Возможные решения описаны в разборе безопасного заземления в квартире.

Для бойлера нужен исправный защитный контакт, связанный с PE, а не отдельная проволока на водопровод. Подключение зависит также от линии питания, защитного отключения и уравнивания потенциалов. Перед установкой сверьте требования к заземлению бойлера в ванной с фактической схемой квартиры.

Контакты и прокладка: что проверить у монтажника

Защитный проводник обозначают жёлто-зелёным цветом и подключают к предназначенным для него зажимам. Его нельзя пропускать через выключатель, предохранитель или отключающий контакт автомата. Клемма должна удерживать жилу без повреждения и оголённых проволок снаружи.

Гибкую жилу оконцовывают так, как допускает изготовитель зажима: не каждой клемме нужен одинаковый наконечник. Затяжку выполняют с указанным изготовителем моментом, а не «до упора». В деревянном доме отдельно проверяют способ прокладки всей линии, ориентируясь на особенности открытого монтажа по деревянным конструкциям.

Проверка перед включением

При приёмке проверяют непрерывность защитных проводников, состояние соединений и выполнение условий автоматического отключения. Для заземляющего устройства нужны отдельные измерения, а для УЗО, проверка его работы. Кнопка «Тест» на УЗО не подтверждает исправность заземления.

Индикаторная отвёртка и замер напряжения между фазой и защитным контактом не заменяют эти проверки. Попросите результаты измерений с указанием проверенных цепей и аппаратов. Приведённый подбор ориентировочный; монтаж и работы под напряжением поручайте электрику с допуском, с соблюдением ПУЭ.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
