Вводной автомат для дома: где установить и как выбрать

Вводной автомат для дома: что сравнивать первым

Вводной автомат для дома сначала сравнивают по допустимому току, а не по марке или цене. Более высокий номинал не делает защиту лучше: аппарат должен пропускать рабочую нагрузку, но отключать опасную перегрузку защищаемого кабеля.

Для дома с однофазным вводом и для дома с трёхфазным вводом нужны разные схемы. Кроме числа фаз, электрик учитывает систему заземления, условия прокладки кабеля и требования к узлу учёта. Общую логику размещения аппаратов удобно проверить по устройству домашнего электрического щита.

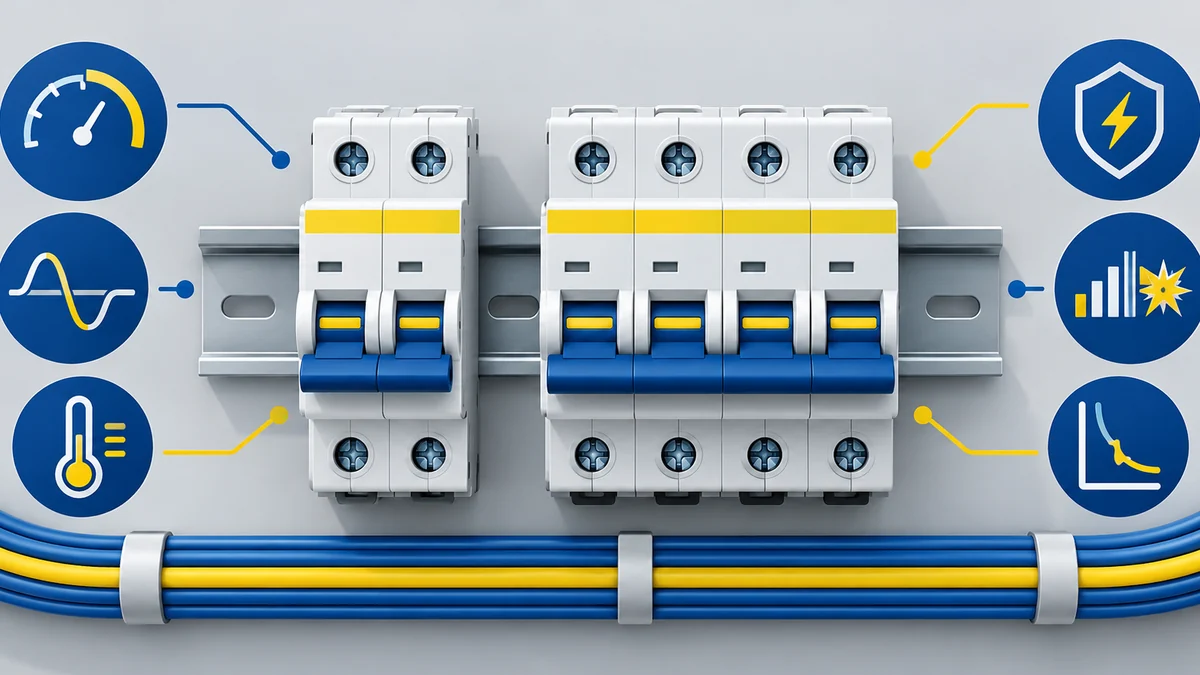

• Номинальный ток: ограничен возможностями кабеля и условиями подключения.
• Число полюсов: зависит от фазности и допустимого способа отключения нейтрали.
• Характеристика срабатывания: согласуется с пусковыми токами и параметрами сети.
• Отключающая способность: должна соответствовать ожидаемому току короткого замыкания.

Вводной автомат защищает от сверхтока, но не заменяет УЗО и защиту от перенапряжений. Обозначения B, C и D описывают работу электромагнитного расцепителя, а не качество изделия.

Где установить аппарат: до счётчика или после?

Аппарат перед счётчиком позволяет отключить и сам прибор учёта, но его расположение и доступ к клеммам определяет согласованная схема. Он может находиться в наружном шкафу или щите учёта и иметь пломбируемую крышку. Самостоятельно переносить его или нарушать пломбы нельзя.

Аппарат после счётчика удобен для отключения домашнего щита, особенно когда узел учёта расположен далеко. Однако он не защищает участок кабеля перед собой от короткого замыкания на этом участке. Для питающей линии нужна защита со стороны её начала.

1. Найдите документы на подключение и согласованную схему учёта.
2. Уточните, какой аппарат уже защищает кабель от точки подключения до дома.
3. Отметьте на схеме счётчик, вводной кабель и распределительный щит.
4. Попросите электрика проверить защиту каждого участка и доступность общего отключения.

Когда вводной автомат стоит на границе участка, внутри дома может быть достаточно выключателя нагрузки для местного отключения. Его не выбирают вместо защиты кабеля. Разницу между этими аппаратами нужно отразить в схеме домашнего электрощита.

3 проверки перед выбором номинала

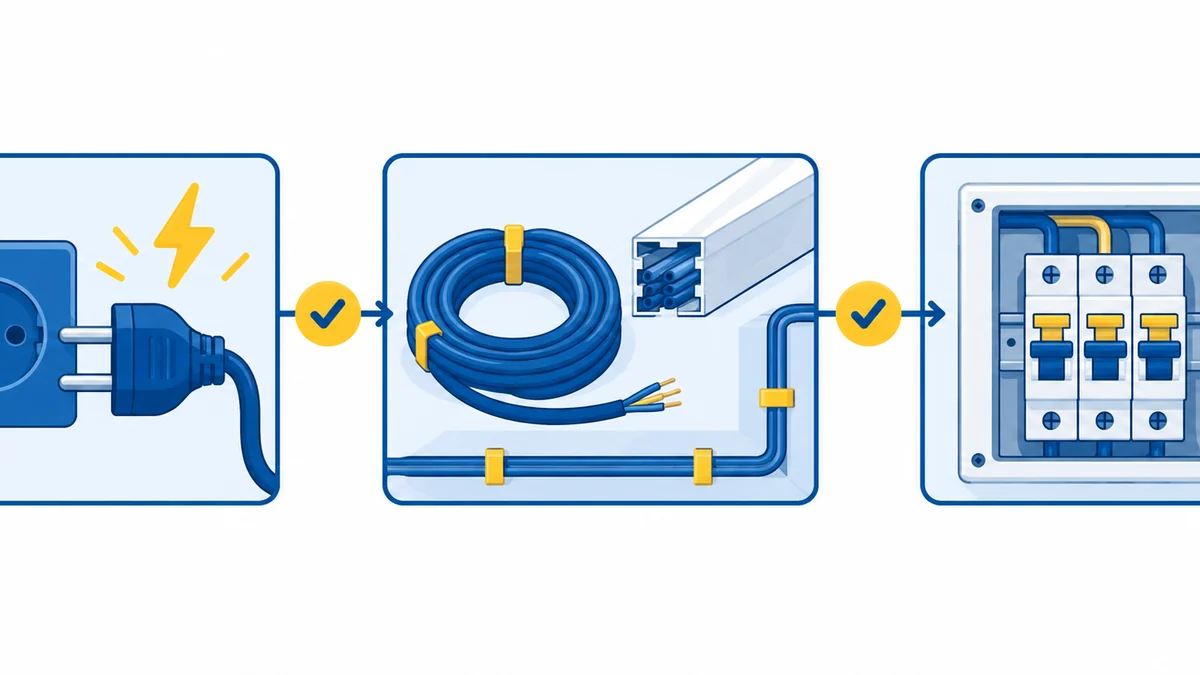

Проверьте разрешённую мощность, допустимый ток кабеля и расчётную нагрузку. Номинал нельзя назначать только по сумме мощностей приборов: часть техники работает одновременно, часть включается ненадолго. Но и рассчитывать на постоянное ручное ограничение нагрузки вместо подходящей защиты нельзя.

Мощность подключения и ток нагрузки

Для ориентировочной оценки однофазной нагрузки ток находят делением мощности на напряжение, если коэффициент мощности близок к единице. Например, 5 кВт при 230 В дают около 21,7 А. Это расчёт нагрузки, а не готовое указание поставить автомат 25 А.

Кабель и способ его прокладки

Допустимый ток зависит не только от сечения жилы, но и от материала, изоляции, температуры и способа прокладки. Один кабель в воздухе и такой же кабель в теплоизоляции могут требовать разной оценки. В трёхфазном доме дополнительно проверяют нагрузку каждой фазы.

Расчёт ориентировочный. Монтаж и работы под напряжением поручайте электрику с допуском, с соблюдением ПУЭ.

Сравнение вариантов: полюса и характеристика

Число полюсов выбирают по схеме сети, а не по желанию отключать побольше проводов. Для однофазного ввода рассматривают двухполюсное отключение, если коммутация нейтрали допустима. Для трёхфазного ввода сравнивают трёхполюсное и четырёхполюсное исполнения.

Устройства 2P и 1P+N могут различаться наличием расцепителя в нейтральном полюсе. Это проверяют по маркировке и документации производителя. Защитный проводник PE и совмещённый PEN через отключающий полюс не пропускают.

Характеристика C не универсальна: при недостаточном токе повреждения мгновенное отключение может не произойти. Отключающую способность также выбирают по условиям сети, а не только по привычному значению на корпусе. Для этого нужны расчёт или измерения электрика.

Почему групповой автомат не всегда отключится первым?

Меньший номинал группового автомата не гарантирует, что при коротком замыкании отключится только он. При большом токе могут сработать сразу два аппарата. Способность отключать только повреждённую часть сети называют селективностью.

Разница между перегрузкой и коротким замыканием

При умеренной перегрузке разница номиналов помогает согласовать защиту, но результат зависит от времятоковых характеристик. При коротком замыкании сравнения надписей 16 А и 32 А недостаточно. Электрик проверяет таблицы селективности производителя для конкретной пары аппаратов.

Для обычного дома сначала полезнее грамотно разделить проводку на отдельные группы, чем увеличивать вводной номинал ради мнимой селективности. Освещение, розетки и мощные потребители получают защиту по своим линиям. Разницу функций аппаратов поясняет материал про совместную работу автоматов и УЗО.

УЗО без встроенной защиты от сверхтока не заменяет автомат. При выборе УЗО для домашнего щита учитывают его допустимый ток и защиту от перегрузки. Равные номиналы на двух корпусах сами по себе не подтверждают правильное согласование.

Ошибки, которые нельзя исправить большим номиналом

Если вводной автомат отключается, сначала выясняют причину: перегрузка, повреждение линии, неисправный прибор или плохой контакт. Замена на более мощный аппарат может оставить кабель без нужной защиты. Потемнение корпуса и запах нагретой изоляции требуют проверки, а не экспериментов.

Ещё одна ошибка: пропускать нейтраль через отдельный однополюсный автомат, который способен отключиться независимо от фазного. Для совместного отключения используют предусмотренный производителем многополюсный аппарат. Самодельная перемычка между рукоятками не заменяет его механизм.

Нельзя путать рабочую нейтраль N с защитным проводником PE или совмещённым PEN. Проверку их назначения проводят по схеме и фактическому устройству ввода. Требования к защитной жиле разобраны в материале про выбор заземляющего проводника.

Что согласовать с электриком перед покупкой

Передайте электрику документы на подключение, сведения о вводном кабеле и список крупных нагрузок. Попросите назвать номинал, число полюсов, характеристику и отключающую способность с объяснением выбора. Формулировки «всем такой ставим» для проверки проекта недостаточно.

Отдельно уточните место установки, границы пломбирования и способ безопасного отключения щита. Проверьте совместимость клемм с материалом и сечением жил, а также требования производителя к затяжке. Эти вопросы стоит согласовать до подключения автоматического выключателя в щите.

Для дома с удалённым щитом учёта обычно удобен местный выключатель нагрузки при уже обеспеченной защите питающего кабеля. При новом вводе автомат выбирают вместе со всей схемой подключения. Лучший вариант тот, который защищает конкретную линию и позволяет понятно отключить питание, а не тот, у которого больше номинал.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
