Как собрать электрощит в квартире своими руками

1. Что проверить до покупки щита

Чтобы собрать электрощит квартире без переделок, сначала выясните выделенную мощность, тип ввода и количество жил во вводном кабеле. Посмотрите, есть ли в квартире рабочий защитный проводник PE и место для щита. Если ввод старый, с двумя жилами, самодельно соединять ноль с корпусом нельзя.

Нарисуйте план линий: розетки комнат, кухня, стиральная машина, бойлер, духовой шкаф, кондиционер и освещение. Отдельные мощные приборы получают свои линии и защиту. Общую логику можно сверить по материалу про схему и сборку электрического щита.

Для начала понадобится щит с запасом по модулям, DIN-рейки, нулевая и заземляющая шины, наконечники НШВИ, маркировка, гребёнка или короткие перемычки, индикатор напряжения и мультиметр. Часто не хватает торцевых заглушек, ограничителей на DIN-рейку, кабельных стяжек и места для двух-трёх будущих линий.

2. С чего начать сборку на столе

Собирайте аппараты сначала без напряжения, на столе или на монтажной панели. Так легче проверить порядок, подтянуть клеммы и не перепутать провода внутри тесного корпуса. Перед началом отключите ввод и убедитесь исправным указателем, что напряжения нет.

1. Нанесите на схему ввод, группы, УЗО или дифавтоматы, шины N и PE. Для каждого автомата подпишите назначение и кабель линии.
2. Разместите вводной аппарат первым, затем защиту от утечки и групповые автоматы. Силовые перемычки делайте одинакового сечения с питаемым участком.
3. Закрепите щит, установите DIN-рейки, шины и аппараты. Вводной кабель заведите с небольшим запасом, концы кабелей промаркируйте.
4. Заведите фазу на аппараты защиты, рабочий ноль после каждого УЗО на его отдельную N-шину, PE напрямую на шину заземления. Нули разных УЗО не объединяйте.
5. После проверки схемы затяните клеммы по инструкции производителя, закройте пустые места заглушками и установите крышку.

Порядок на рейке удобнее уточнить по инструкции о размещении автоматов и УЗО. Оставляйте провода такой длины, чтобы аппарат можно было заменить без наращивания жилы.

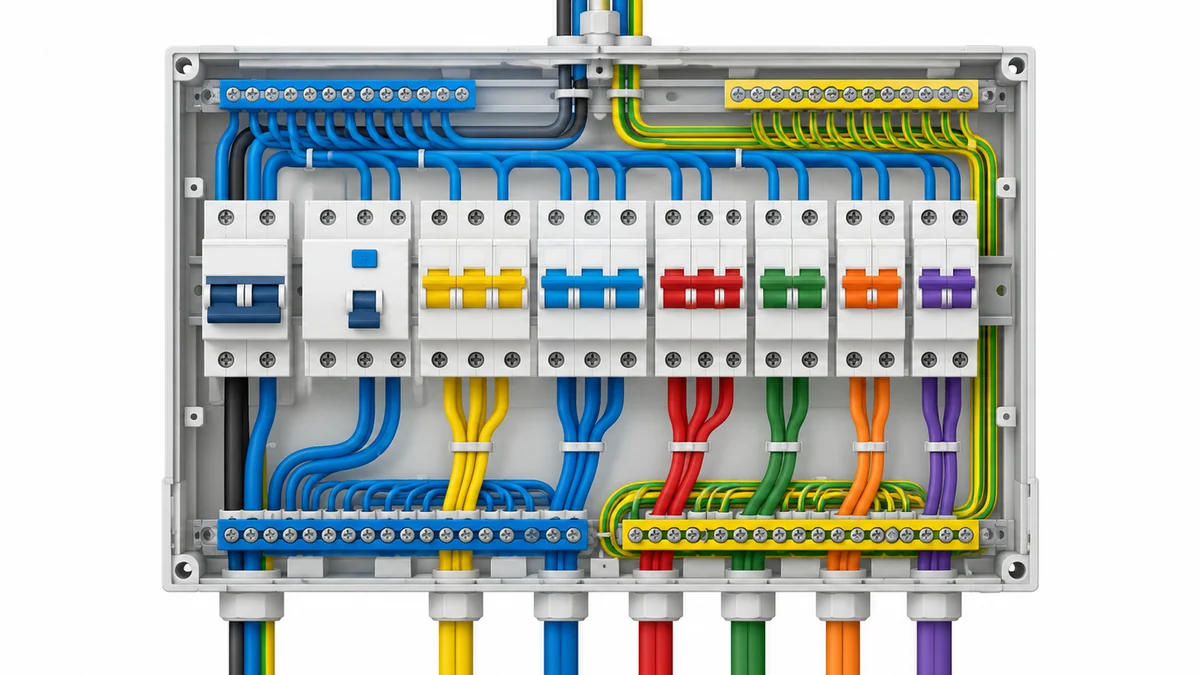

3. Как разделить линии по квартире

Минимальная логика такая: освещение отдельно от розеток, кухня отдельно от комнат, мощные приборы отдельно друг от друга. При неисправности одной линии квартира не должна полностью погружаться в темноту. Для большой квартиры число групп растёт вместе с площадью и количеством техники.

На одной линии не смешивайте без причины ванную, кухонные розетки и наружные потребители. У каждой группы должны совпадать кабель, автомат и назначение. Полезная основа для схемы есть в материале о разделении электропроводки на группы.

Для каждой линии запишите длину, сечение и предполагаемую нагрузку. Сечение выбирают не по размеру автомата, а по способу прокладки, допустимому току и длине трассы. Для предварительной проверки используйте калькулятор сечения, а спорные места покажите специалисту.

4. Кабель, автомат и защита от утечки

В квартире обычно применяют кабель с медными жилами и отдельным PE при наличии заземляющей системы. Точное сечение зависит от нагрузки и прокладки, поэтому не ставьте автомат большего номинала, чтобы линия «не выбивала». Это перегружает кабель и не решает причину отключения.

Для света и розеток часто делают разные группы, а для варочной панели, духовки, водонагревателя и стиральной машины закладывают отдельные линии. Сверьте маркировку и конструкцию кабеля по материалу о выборе кабеля для проводки квартиры.

УЗО защищает от утечки, но не заменяет автомат от короткого замыкания и перегрузки. Дифавтомат совмещает обе функции в одном корпусе. Разницу и варианты схемы посмотрите в статье что выбрать, УЗО или дифавтомат.

5. Как подключать ноль и заземление

После УЗО рабочий ноль каждой защищаемой группы идёт только на свою нулевую шину. Фаза и ноль одной линии должны проходить через один и тот же дифавтомат или через соответствующую пару автоматов и УЗО. Защитные PE-проводники на корпусах розеток соединяются с PE-шиной, если она предусмотрена системой дома.

В старом фонде вопрос требует отдельной проверки вводного стояка и состояния проводки. Про безопасные варианты читайте в материале о заземлении в квартире. В частном доме условия другие, там сначала проверяют контур и ввод, а не копируют квартирную схему.

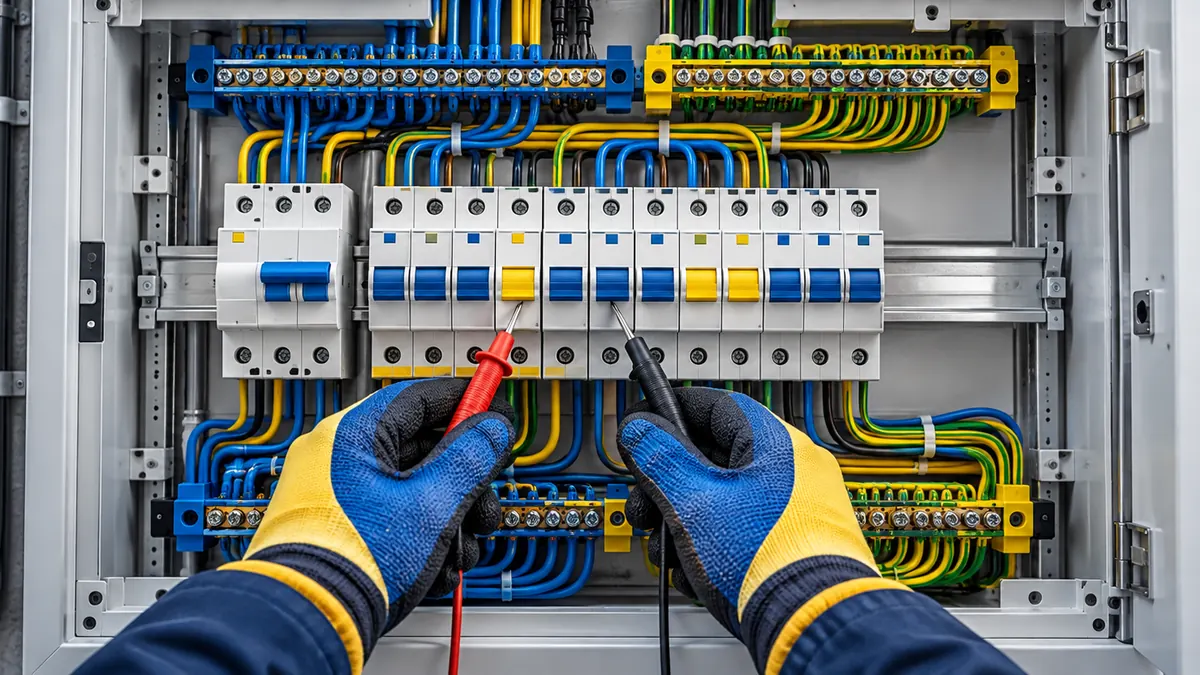

6. Что проверить перед включением

До подачи напряжения прозвоните линии при отключённом вводе и убедитесь, что между фазой, нулём и PE нет случайного короткого замыкания. Проверяйте не только щит, но и дальние концы кабелей. Все автоматы должны быть выключены.

• Соответствует ли маркировка кабелей схеме и назначению линий.
• Не перепутаны ли вход и выход УЗО или дифавтомата.
• Разделены ли нулевые шины после разных УЗО.
• Подключены ли PE-проводники к своей шине, без перемычки с N.
• Затянуты ли клеммы, закрыты ли оголённые части жил и пустые модули.
• Есть ли подписи на каждом автомате и запас места для обслуживания.

После проверки включают ввод и защитные устройства по одному, затем каждую группу. Если аппарат сразу отключился, его не удерживают во включенном положении: ищут ошибку в линии, нагрузке или подключении нуля.

7. Типичные ошибки при сборке

Самая частая ошибка, поставить мощный автомат на старый или тонкий кабель. Вторая, собрать все розетки на одну группу, а потом добавить туда кухонную технику. Третья, пропустить ноль мимо УЗО, из-за чего защита отключается или работает неправильно.

Не оставляйте скрутки под клеммой автомата, не зажимайте две жилы в один контакт без разрешения производителя и не заполняйте щит проводами без маркировки. Гребёнка должна подходить к серии аппаратов, а открытые медные участки не должны выступать из клемм.

В деревянном доме требования к прокладке и защите отличаются, поэтому не переносите квартирную схему без проверки. Для сравнения пригодится материал об открытом монтаже в деревянном доме.

8. Таблица для быстрой проверки схемы

Таблица помогает увидеть несоответствие между линией и защитой до покупки аппаратов. Номиналы здесь не подставка для проекта: их проверяют по сечению, прокладке, нагрузке и паспорту оборудования.

Если в квартире нет полноценного PE, не добавляйте его отдельным проводом от случайной точки. Для частного дома порядок проверки описан в материале о заземлении своими руками, но измерения и подключение всё равно требуют квалификации.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ. Особенно это касается вводного кабеля, проверки защитного отключения и любых работ в общем щите дома.

9. Когда щит можно считать готовым

Щит готов к эксплуатации, когда схема совпадает с фактическими проводами, все линии подписаны, защита включается без ложных срабатываний, а при тесте УЗО происходит отключение. После первой недели работы осмотрите щит на нагрев, запах и следы потемнения, не снимая крышку под напряжением.

Если не удалось подтвердить тип заземления, состояние вводного кабеля или причину отключения, остановите сборку и вызовите электрика. Вывод простой: аккуратный щит начинается не с покупки автоматов, а с расчёта линий, понятной схемы и проверки каждой цепи.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
