УЗО или дифавтомат: что поставить в квартире

УЗО или дифавтомат: кому что подходит

Выбирая УЗО или дифавтомат, ориентируйтесь прежде всего на то, сколько линий допустимо отключить одновременно. Для отдельной линии стиральной машины или розеток кухни удобен свой дифавтомат. Для нескольких обычных групп подойдёт общее УЗО с отдельными автоматами, если потеря питания сразу на этих группах вас устраивает.

Итог сравнения: дифавтоматы на отдельных линиях удобнее для независимого отключения, а групповое УЗО позволяет объединить защиту от утечки для нескольких цепей. По уровню защиты правильно подобранная связка УЗО с автоматом не хуже дифавтомата с такими же характеристиками. Разница проявляется в компоновке щита, поиске неисправности и стоимости замены.

От чего защищает каждый аппарат?

УЗО сравнивает ток, который ушёл в цепь и вернулся обратно. Если часть тока уходит другим путём, например через повреждённую изоляцию на заземлённый корпус, устройство отключает питание. Но обычное УЗО не защищает проводку от перегрузки и короткого замыкания: для этого нужен автоматический выключатель.

Дифавтомат объединяет обе функции в одном корпусе: реагирует на утечку, перегрузку и короткое замыкание. Ни обычное УЗО, ни обычный дифавтомат не заменяют защиту от повышенного напряжения. Защиту кабеля от сверхтока выбирают отдельно по условиям линии, а не только по мощности прибора.

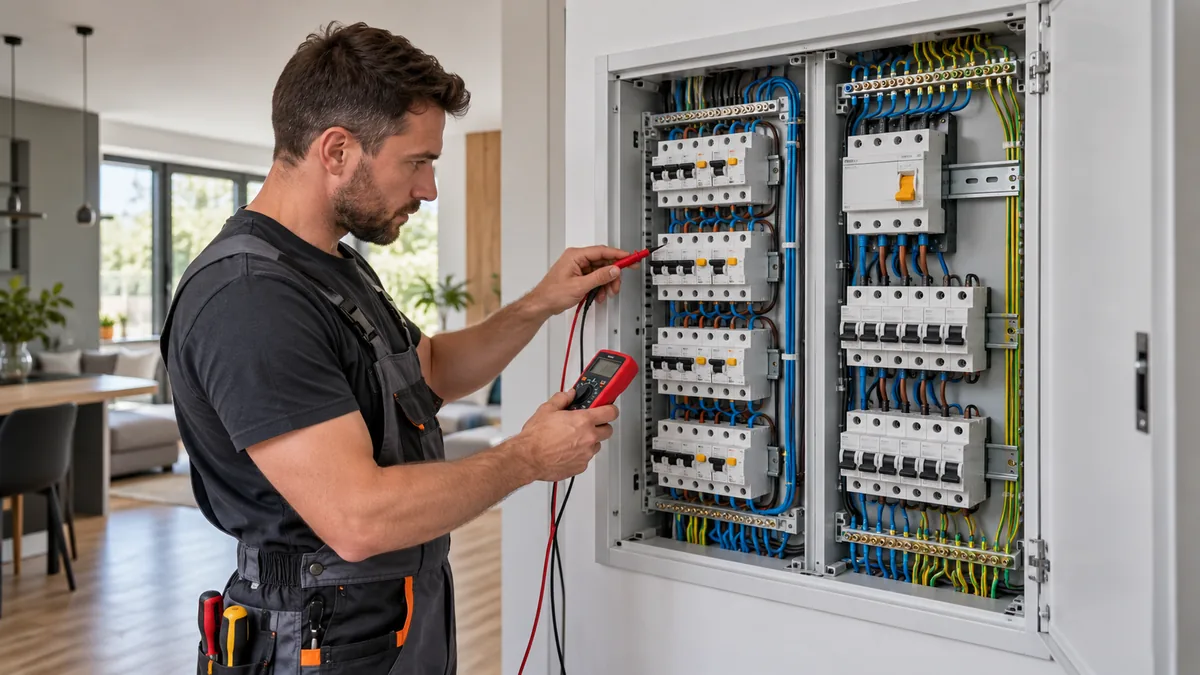

Место в щите и удобство поиска неисправности

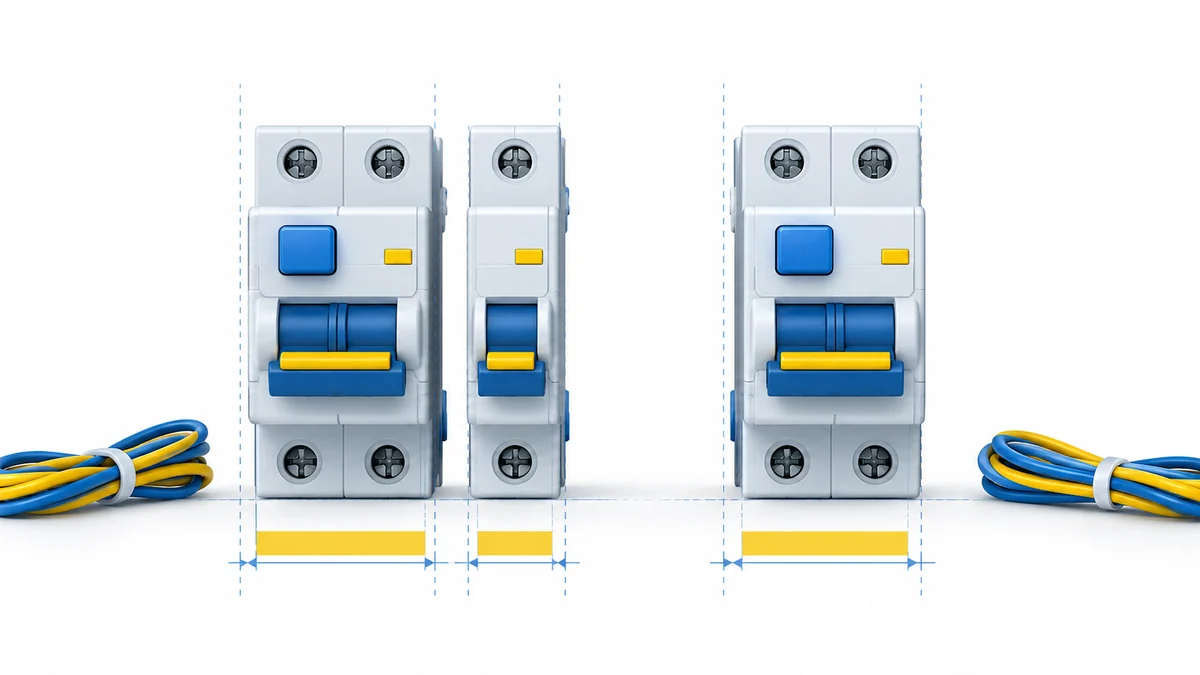

Распространённое двухполюсное УЗО занимает два модуля, однополюсный автомат ещё один. Дифавтомат для однофазной линии часто занимает два модуля, но встречаются и компактные исполнения. Проверяйте ширину конкретной модели: экономию места нельзя считать только по названию аппарата.

При срабатывании отдельного дифавтомата сразу понятна проблемная линия, но не всегда причина отключения. Индикация причины есть не у всех моделей. Если отключилось общее УЗО, искать придётся среди нескольких цепей; порядок размещения аппаратов и подписи заранее продумывают при компоновке квартирного электрощита.

5 шагов перед покупкой защиты

Начните не с каталога аппаратов, а с перечня линий, кабелей и потребителей. Два одинаковых по мощности прибора могут требовать разных решений из-за условий прокладки, длины кабеля и особенностей нагрузки.

1. Запишите назначение каждой линии, мощность нагрузки, материал и сечение жил, длину трассы.
2. Проверьте допустимую нагрузку кабеля с учётом способа прокладки. Для предварительной оценки используйте «Калькулятор сечения», затем передайте результат электрику.
3. Подберите автоматическую защиту линии: номинальный ток, характеристику отключения и отключающую способность.
4. Определите параметры защиты от утечки: тип, уставку и распределение линий между аппаратами.
5. Сравните две полные комплектации щита: дифавтоматы либо УЗО с автоматами, включая габариты и запас места.

Не повышайте номинал автомата только потому, что он отключается при включении техники. Сначала проверяют нагрузку и линию; подробнее об этом в разборе подбора автомата по мощности. Исходные ограничения проводки описаны в материале про выбор кабеля для квартиры.

Какие обозначения проверить на корпусе?

Не путайте номинальный ток и ток утечки. Надпись 40 А на УЗО обозначает ток, который аппарат рассчитан проводить в установленных условиях, а не порог отключения при перегрузке. Обозначение 30 мА относится к номинальному отключающему дифференциальному току.

У дифавтомата обозначение C16 указывает характеристику электромагнитного расцепителя C и номинальный ток 16 А. Буква A в обозначении типа дифференциальной защиты имеет другой смысл: такой аппарат реагирует на переменный синусоидальный и пульсирующий постоянный дифференциальный ток. Для техники с электроникой тип защиты сверяют с инструкцией изготовителя; некоторому оборудованию нужны специальные исполнения.

Номинал УЗО согласуют с защитой от перегрузки по схеме щита и требованиям изготовителя. Для общего УЗО недостаточно посмотреть на самый мощный отходящий автомат: учитывают возможную суммарную нагрузку и вышестоящую защиту.

Ошибки, из-за которых отключается исправная защита

Самопроизвольные отключения не всегда означают брак аппарата. УЗО может правильно реагировать на ошибку соединений или на суммарные утечки нескольких приборов.

• Объединили нейтрали после разных УЗО: часть обратного тока идёт через чужую цепь.
• Соединили N и PE после УЗО: при нагрузке появляется путь тока мимо измерительной системы.
• Поставили УЗО без согласованной защиты от перегрузки и короткого замыкания.
• Подключили слишком много техники под одну чувствительную защиту, не оценив рабочие утечки.
• Перепутали клеммы или направление питания относительно схемы конкретного аппарата.

Схему на корпусе и документацию проверяют до подключения, а затяжку клемм выполняют с указанным изготовителем моментом. Посмотрите отдельно требования к подключению автоматического выключателя и типовые ошибки сборки щита. Кнопка «Тест» проверяет работу аппарата, но не заменяет измерения после монтажа.

Старая проводка и отсутствие заземления

Ни УЗО, ни дифавтомат не создают защитное заземление. При отсутствии PE и повреждении изоляции корпус прибора может оставаться под опасным напряжением до появления пути утечки. Если этим путём станет человек, защита начнёт реагировать уже при прохождении тока через него.

В старом доме сначала выясняют систему заземления и состояние проводки, а затем выбирают схему защиты. Нельзя самостоятельно делать перемычку между нейтралью и защитным контактом розетки. Допустимые решения и опасные переделки разобраны в материале про безопасное заземление в квартире.

Установка защиты от утечки может выявить дефекты старой изоляции, которые раньше не проявлялись отключениями. Повторные срабатывания требуют поиска причины, а не отключения защиты или произвольного увеличения уставки.

Цена покупки, замены и внезапного отключения

Сравнивайте стоимость полного набора устройств одного уровня, а не одного УЗО с одним дифавтоматом. Общее УЗО на несколько групп иногда снижает расходы на аппараты, но при его отключении без питания остаются все подключённые к нему линии. Точные суммы зависят от серии, характеристик и числа групп.

При неисправности отдельного автомата или УЗО меняют соответствующий аппарат, если диагностика подтвердила дефект. При внутренней неисправности дифавтомата меняют устройство целиком. При этом отдельные дифавтоматы позволяют не отключать исправные соседние линии из-за утечки в одной цепи.

Несколько ступеней защиты сами по себе не гарантируют нужную очерёдность отключения. Согласование аппаратов по сверхтоку рассматривают в материале про селективность автоматов. Для последовательно установленных УЗО отдельно проверяют согласование по дифференциальному току и времени срабатывания.

Сравнение вариантов для квартирного щита

В таблице сравниваются три схемы: связка УЗО с автоматом на одну линию, отдельный дифавтомат и общее УЗО с несколькими автоматами. Это разные варианты распределения защиты, поэтому число отключённых потребителей у них различается.

Размеры указаны для распространённых модульных исполнений, а не для любой серии. Удобство диагностики зависит также от маркировки линий и наличия индикации причины срабатывания.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
