Ошибки монтажа домашнего электрощита

Почему ошибка возвращается после ремонта

Если автомат снова отключается после замены, не спешите ставить аппарат большего номинала. Симптом может исчезнуть на короткое время, но перегруженный кабель, слабая клемма или повреждённая розетка останутся в линии.

Сначала фиксируют, что именно происходит: отключается один автомат или вводной, срабатывает УЗО, греется корпус, пропадает напряжение только в одной комнате или во всём доме. Затем отключают питание и проверяют схему, затяжку клемм, соответствие сечения кабеля автомату и разделение нулевых проводников.

Частая причина повторной неисправности, монтаж выполняли без актуальной схемы. На бумаге линия кухни могла идти через отдельный автомат, а фактически в неё добавили бойлер, посудомоечную машину и несколько розеток. Для общего понимания конструкции пригодится материал про схему, сборку и подключение электрического щита.

Ошибки монтажа электрощита: что видно по симптомам

По одному признаку нельзя сразу назвать неисправный элемент. Например, запах нагретого пластика бывает и при плохой затяжке клеммы, и при перегрузке линии, и при повреждении самого аппарата.

• Автомат отключается при включении конкретного прибора. Ищите перегрузку, короткое замыкание в приборе или ошибку в его розетке.
• УЗО отключается после подключения нагрузки. Проверяйте утечку, смешение рабочих нулей и неверное подключение нулевой жилы.
• Греется один участок щита. Осмотрите клемму, гребёнку, перемычку и место ввода кабеля, затем измерьте нагрузку.
• Напряжение пропадает только на одной группе. Проверяйте выход автомата, нулевую шину и соединения в распределительных коробках.

Если отключение происходит сразу, повторно включать аппарат много раз нельзя. Сначала отсоединяют подозрительные нагрузки, а затем проверяют линию измерительным прибором, а не только индикаторной отвёрткой. Порядок размещения устройств на рейке удобно сверить с рекомендациями о том, как разместить автоматы и УЗО на DIN-рейке.

Как проверить щит по шагам до включения

Проверку начинают при снятом напряжении. Ввод отключают, принимают меры против случайного включения и убеждаются измерением, что на доступных токоведущих частях нет напряжения.

1. Сверьте фактическую сборку со схемой. Найдите вводной аппарат, групповые автоматы, УЗО или дифавтоматы, нулевые и защитные шины.

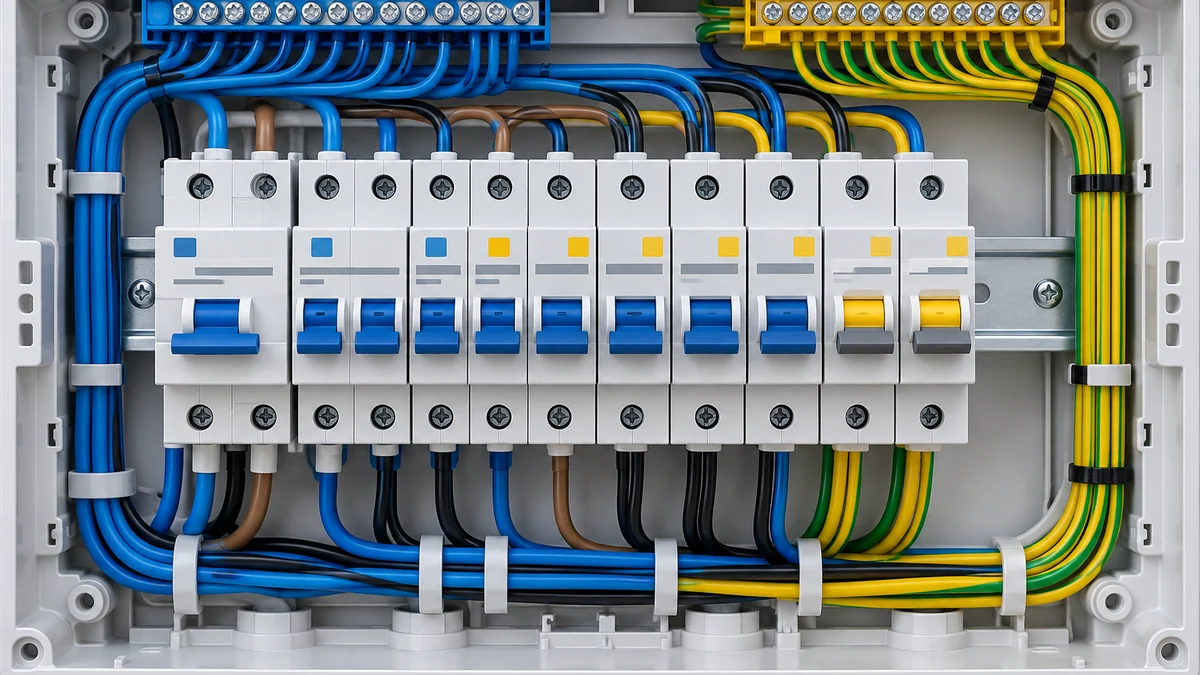

2. Проверьте маркировку кабелей. Для каждой линии должны быть понятны назначение, сечение, путь прокладки и автомат, который её защищает.
3. Осмотрите соединения. Жилы не должны держаться на изоляции, медь не должна выступать за клемму, а несколько проводов под зажимом допустимы только по инструкции аппарата.
4. Проверьте разделение N и PE. После УЗО рабочий ноль этой группы не соединяют с защитным проводником и не объединяют с нулём другой группы.
5. Подайте питание поэтапно. Сначала ввод, потом защитные устройства и группы без нагрузки, после чего подключайте потребители по одному.
6. Нажмите кнопку TEST на каждом УЗО. Если отключения нет, эксплуатацию этой защиты прекращают до выяснения причины.

Схему лучше исправлять сразу после проверки, а не надеяться на память. На ней отмечают номер автомата, кабель, помещение, мощные приборы и место расположения соединений. Если проектируете щит с нуля, воспользуйтесь разбором о том, как составить схему домашнего электрощита.

Какие ошибки в щите встречаются чаще всего

Автомат защищает не прибор, а линию

Номинал автомата выбирают по допустимой нагрузке кабеля и условиям прокладки, а не по мощности самого дорогого прибора. Установка автомата большего номинала ради того, чтобы он не отключался, может оставить провод без нужной защиты.

Нулевые провода собраны без разделения

После УЗО каждой группы рабочий ноль должен возвращаться на свою часть схемы. Если нули разных групп объединены, УЗО может отключаться при включении исправной нагрузки. Нельзя также использовать защитный проводник как рабочий ноль.

В щите нет запаса для обслуживания

Провода, уложенные в натяг, затрудняют повторную затяжку и замену аппарата. Не оставляйте свободные концы без маркировки, не закрывайте таблички и не размещайте соединения так, чтобы для одной проверки приходилось разбирать весь щит.

Ошибки монтажа электрощита часто появляются не во время сборки, а после добавления новой линии. Поэтому любое расширение схемы нужно заносить в маркировку и проверять по нагрузке, а не подключать к ближайшему свободному автомату.

Почему подбор кабеля и автомата ломает всю схему

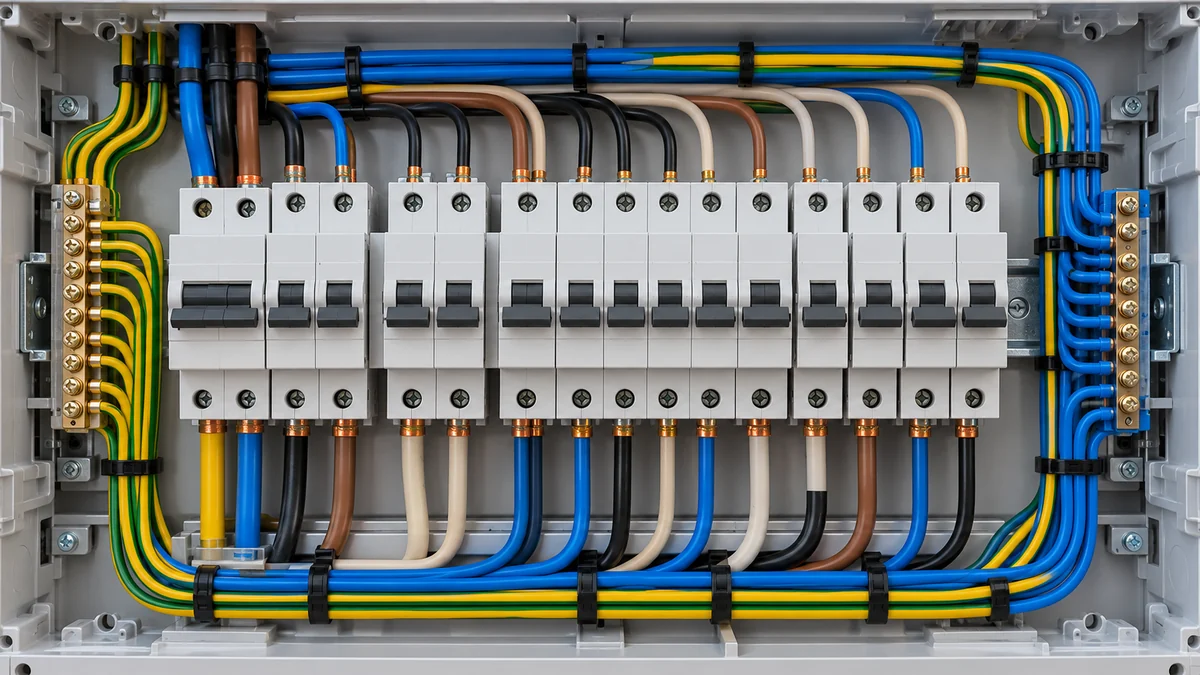

Если кабель выбран с запасом только на глаз, автомат может не соответствовать его условиям работы. На допустимый ток влияют сечение, материал жилы, способ прокладки, температура и соседние кабели.

Симптом обычно такой: при включении нескольких приборов автомат отключается, а при меньшей нагрузке всё работает. Иногда аппарат не отключается, но клемма или участок кабеля нагреваются. В таком случае измеряют ток, осматривают соединения и сверяют расчёт, а не просто меняют автомат.

Отдельно проверьте материал жил. Смешивание меди и алюминия под неподходящей клеммой ускоряет нагрев и окисление контакта. Ошибки в расчёте хорошо разобраны в материале про выбор сечения кабеля при ремонте.

Когда проблема в УЗО, заземлении или нуле

УЗО не заменяет автомат и не защищает линию от перегрузки. Оно реагирует на разницу токов в рабочих проводниках, поэтому отключение может происходить из-за утечки в приборе, повреждённой изоляции или ошибочного обхода устройства.

Признак ошибки подключения, УЗО отключается сразу после соединения нулевой жилы группы с общей нулевой шиной после устройства. Другой частый случай, защитный проводник подключили к рабочему нулю в розетке или щите. Такой перемычкой нельзя исправлять отсутствие полноценного заземления.

В частном доме дополнительно проверяют целостность защитного проводника и состояние наружной части заземляющего устройства. Отдельно полезно свериться с разбором ошибок устройства заземления в частном доме.

Ошибки сборки щита в квартире своими руками

Самая частая ошибка при самостоятельной сборке, провода подключают по фотографии чужого щита. Внешне похожие аппараты могут иметь другую схему клемм, а цвет жилы не подтверждает её назначение без проверки обоих концов.

Не оставляйте вводные соединения открытыми, не ставьте перемычки из случайного обрезка провода и не зажимайте несколько жил разного сечения в клемме без разрешения производителя. После сборки крышку и защитные экраны устанавливают до подачи питания.

Для квартиры полезно заранее разделить освещение, розеточные группы и мощные приборы. Практический порядок сборки описан в материале о сборке электрощита в квартире своими руками. Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.

Что нельзя исправлять увеличением номинала

Если греется розетка, автомат или вводная клемма, питание отключают и не возвращают до осмотра. Потемнение пластика, запах, потрескивание и следы оплавления требуют замены повреждённых деталей и проверки соседних соединений, потому что нагрев мог распространиться по цепи.

Не следует также шунтировать УЗО, соединять ноль с землёй для прекращения отключений или временно оставлять линию без защитного аппарата. Ошибки подключения автоматов и УЗО собраны в отдельном разборе по работе автоматов и УЗО в щите.

Как принять готовый электрощит

После сборки попросите показать схему и подписи всех линий. Проверьте, что названия на дверце совпадают с реальными потребителями, а свободные модули и запас кабеля не мешают закрытию корпуса.

При отключённом питании осматривают качество укладки и крепление жил. После включения по очереди проверяют освещение, розетки и мощные приборы, затем тестируют УЗО кнопкой TEST. Не должно быть запаха, треска, нагрева корпуса и самопроизвольных отключений при штатной нагрузке.

Вывод: хороший щит проверяют не по аккуратному виду, а по соответствию схемы, кабеля, автомата, УЗО и заземления. Если причина неисправности не находится после отключения отдельных групп, работы прекращают и обращаются к специалисту. Полезно также сверить список рисков в материале про опасные ошибки самостоятельного ремонта электрики.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
