Как составить схему домашнего электрощита

1. Что подготовить до составления схемы

Схема электрощита дома начинается с плана помещений и списка потребителей. Возьмите план квартиры или дома, лист бумаги, карандаш, рулетку и данные о вводном кабеле. Отдельно запишите мощность электроплиты, бойлера, стиральной машины, посудомоечной машины, насоса, кондиционеров и других стационарных приборов.

Обычно не хватает не автомата, а исходных данных. Неясно, где будет стоять техника, сколько розеток окажется на линии, какой кабель уже проложен и предусмотрено ли заземление. Если часть проводки старая, не переносите её параметры в новую схему без проверки сечения и состояния изоляции.

• План помещений с обозначенными розетками, светильниками и мощными приборами.
• Данные о выделенной мощности и номинале вводного автомата.
• Марка, сечение и длина кабелей для каждой линии.
• Место установки щита, путь кабеля до него и запас места на будущее.
• Тип системы заземления и наличие отдельного защитного проводника.

Для первичной проверки удобно применить разбор устройства и сборки электрического щита. Он помогает понять, какие элементы должны попасть на однолинейную схему, а какие относятся только к монтажу.

2. Как разделить проводку на группы

Группу формируют по назначению и условиям работы линии. Освещение обычно отделяют от розеток, кухню от комнат, а каждый мощный стационарный прибор выводят на отдельную линию, если этого требует его мощность и инструкция производителя. Так при неисправности чайника не погаснет весь дом.

Не делайте одну длинную линию на все розетки. Учитывайте длину трассы, количество соединений и будущую нагрузку. Для наружных построек, влажных помещений, гаража, мастерской и насосного оборудования лучше сразу закладывать отдельные группы с нужной защитой.

Свет в комнатах можно распределить по двум линиям, чтобы одна неисправность не оставила весь дом без освещения. Розетки кухни, санузла и улицы планируйте отдельно от обычных комнатных розеток. Для резервного генератора или инвертора нужна отдельная продуманная часть схемы, а не случайная перемычка в щите.

Собирая вариант для квартиры, сверяйте состав групп с практическим примером сборки квартирного электрощита. В частном доме перечень обычно шире из-за насоса, ворот, хозяйственных построек и уличного освещения.

3. Какие данные нанести на однолинейную схему

На схеме должна читаться вся цепочка: ввод, вводной аппарат, шины, защитные устройства и отходящие линии. Для каждой линии укажите назначение, кабель, сечение, длину, автомат и УЗО или дифавтомат. Если место в щите ограничено, это выясняют сейчас, а не после покупки модулей.

Запись вроде «розетки» слишком расплывчата. Лучше написать: «кухня, рабочая поверхность», «спальня, розетки», «бойлер», «насос скважины». Рядом укажите предполагаемую мощность и отметьте, проходит ли кабель по улице, в утеплённой стене или в помещении с влажностью.

Сечение кабеля выбирают по допустимой нагрузке, способу прокладки и длине. После этого подбирают автомат, который защищает именно кабель, а не прибор от любой возможной проблемы. Для предварительной проверки используйте калькулятор сечения на сайте, но его результат не заменяет осмотр всей линии.

На отдельном листе нарисуйте расположение модулей слева направо или сверху вниз. Рядом оставьте место для подписей. Когда схема совпадает с реальным порядком аппаратов, поиск нужного автомата занимает минуты, а не требует отключать всё подряд.

4. Как подобрать автоматы, УЗО и место в щите

Сначала определяют вводные ограничения, затем защищают каждую отходящую линию. Номинал автомата нельзя увеличивать только потому, что выбивает защита. Если автомат отключается, проверяют нагрузку, соединения, изоляцию и сам аппарат.

Для розеточных линий и зон с повышенным риском поражения током защиту выбирают особенно внимательно. Номинал и тип УЗО зависят от системы сети, состава оборудования и возможных утечек, поэтому полезно свериться с материалом по выбору УЗО для дома.

Посчитайте не только модули на DIN-рейке, но и ширину кабельных каналов, место для изгибов и запас проводника. Щит, заполненный «впритык», неудобен для ремонта и плохо переносит добавление новых линий. Порядок аппаратов запишите на схеме и на внутренней стороне дверцы.

5. Где чаще всего ошибаются при переносе схемы в щит

Самая частая ошибка, перепутать рабочий ноль с защитным проводником. После устройства разделения N и PE они должны идти по своим шинам, а проводники разных групп нельзя собирать в случайные клеммы. Для частного дома отдельно проверьте, как выполнено заземление и его проверка.

Другая проблема, несколько жил под одним зажимом без разрешения производителя. Плохо затянутый контакт греется, а слишком сильно затянутый можно повредить. Каждый проводник зачищают на нужную длину, наконечник применяют по конструкции клеммы, после сборки соединения проверяют повторно.

Перед началом работ полезно пройти список типичных ошибок монтажа электрощита. Отдельно осмотрите вводной кабель: запас длины, повреждения оболочки, способ ввода и защиту от механической нагрузки.

6. Как учесть заземление, улицу и сезонную эксплуатацию

Защитный проводник должен приходить к розеткам и корпусам оборудования отдельной жилой. Его сечение и способ прокладки нельзя выбирать «на глаз». Для исходных данных пригодится материал о том, как выбрать заземляющий провод, а перед сдачей системы проверяют непрерывность цепи и сопротивление заземляющего устройства.

Если часть линий выходит на улицу, обозначьте её на схеме отдельно. Уличные розетки, свет, ворота, насос и кабель к бане требуют защиты от влаги, механических повреждений и случайного отключения всей внутренней сети. Для дома без отопления проверьте также рекомендации по защите электрики зимой.

Ошибки в контуре заземления не исправляются добавлением случайного провода в щит. Если есть сомнения в соединениях, сверяйте признаки неисправностей с материалом об ошибках заземления частного дома и вызывайте специалиста для измерений.

7. Как проверить схему перед покупкой и монтажом

Готовую схему читают от ввода к каждой конечной точке. На ней не должно быть линий без кабеля, аппаратов без назначения и розеток, для которых неизвестен путь защитного проводника. После проверки схему распечатывают и хранят рядом со щитом.

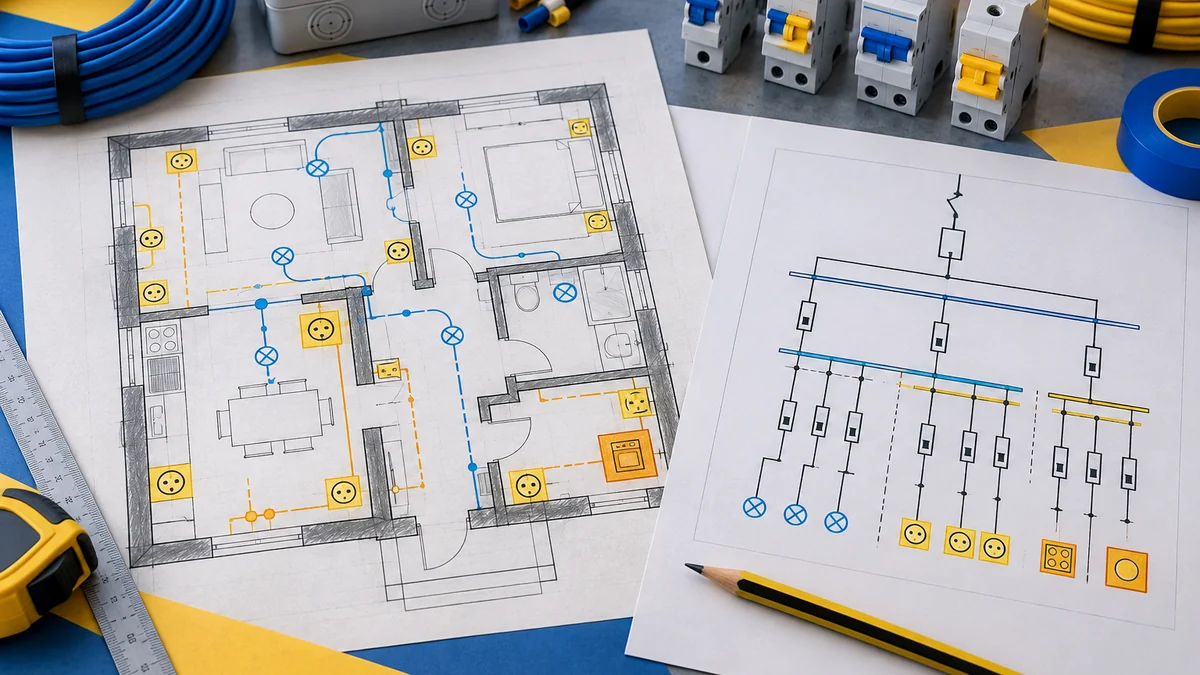

1. Снимите план помещений и отметьте все розетки, светильники, выключатели и стационарные приборы.
2. Разделите точки по группам, отдельно выделив мощные, влажные, наружные и хозяйственные линии.
3. Для каждой группы запишите длину трассы, способ прокладки, кабель, сечение и ожидаемую нагрузку.
4. Подберите автомат по условиям линии, затем определите необходимость УЗО или дифавтомата.
5. Нарисуйте ввод, защитные устройства, шины N и PE, отходящие кабели и порядок модулей на DIN-рейке.
6. Проверьте совместимость вводного аппарата с выделенной мощностью и не превышайте возможности кабеля.
7. Сравните схему с фактическим монтажом, нанесите маркировку на оба конца каждого кабеля и оставьте копию в щите.

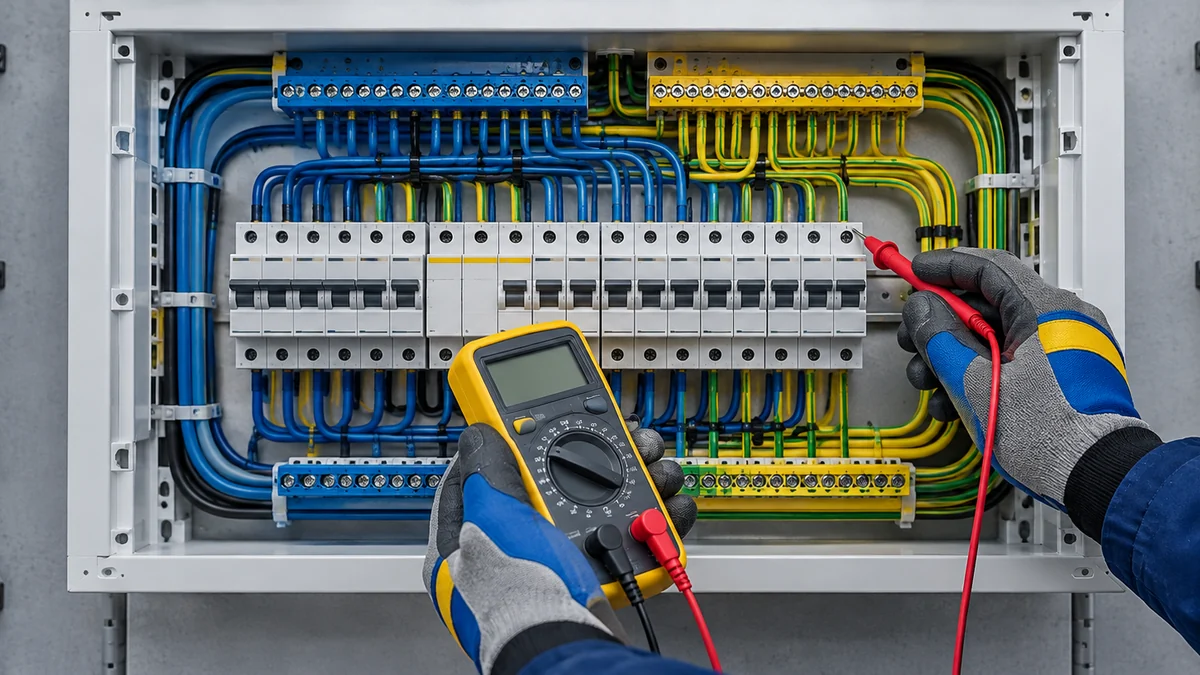

8. До включения выполните измерения и проверку защит, а обнаруженные расхождения исправьте без подачи напряжения.

После такой проверки можно составлять перечень материалов и уточнять размеры корпуса. Если при сверке обнаружились старые соединения, неизвестный кабель или отсутствие защитного проводника, остановитесь на этом месте: сначала выясняют состояние сети, потом меняют схему.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
