Ошибки заземления дома: устройство и проверка в частном доме

Как отличить частые ошибки заземления дома?

Корпус бойлера щиплет, УЗО отключает питание, а розетка показывает «землю» только на индикаторе: ошибки заземления дома проявляются по-разному. Щипание может указывать на утечку и неисправный защитный проводник, отключение УЗО также бывает связано с повреждением прибора или ошибкой подключения. Один симптом не доказывает конкретную причину.

Сначала прекратите пользоваться подозрительным прибором и отключите его линию, если щит доступен безопасно. Электрику нужно сопоставить схему заземления дома и результаты проверки: откуда приходит защитный проводник, куда подключены корпуса и как устроен ввод. Проверять корпус ладонью или повторно включать прибор ради наблюдения нельзя.

Почему контакт земли в розетке не гарантирует защиту?

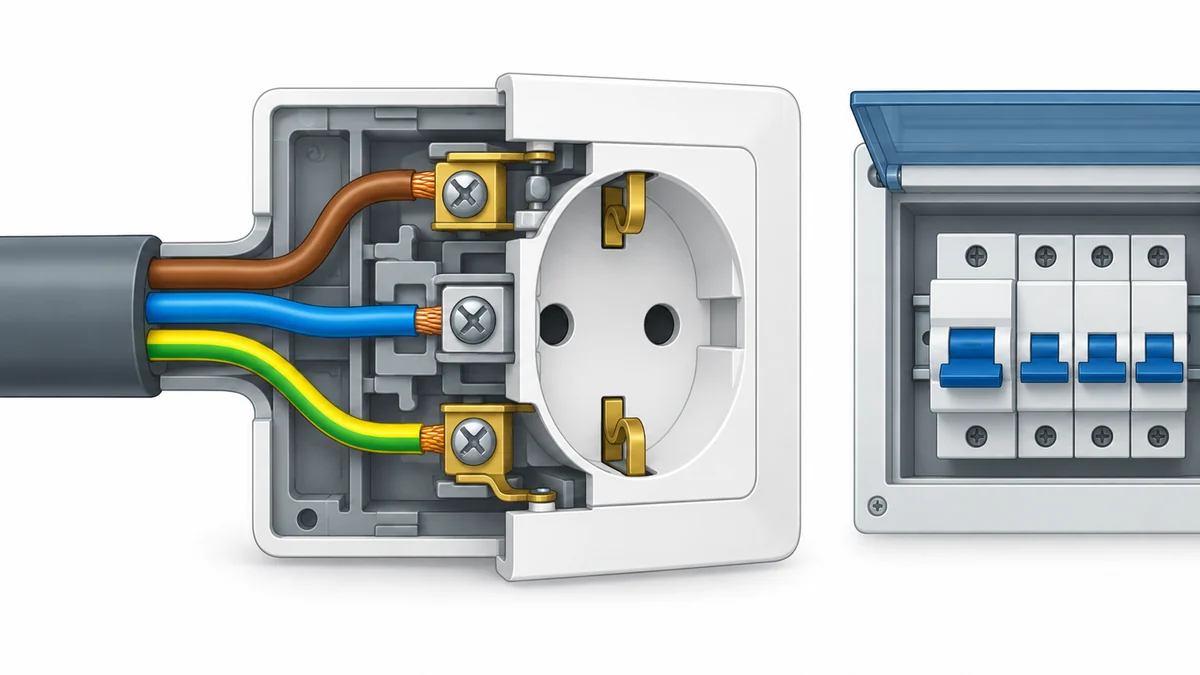

Розетка с защитными контактами может оказаться подключённой двухжильным кабелем. Другая частая причина: провод PE проложен, но оборван в коробке, не зажат в клемме или вообще оставлен неподключённым в щите. Цвет изоляции помогает ориентироваться, но сам по себе не подтверждает назначение и непрерывность жилы.

Особенно опасна перемычка между рабочим нулём N и защитным контактом прямо в розетке. При определённых повреждениях нулевого проводника на корпусе прибора может появиться опасное напряжение. Устранять такую схему нужно не перестановкой перемычки, а проверкой питания и прокладкой полноценного защитного проводника с правильно выбранной точкой подключения.

Если проблема заметна на водонагревателе, отдельно проверяют его изоляцию, линию питания и защитные аппараты. В материале про заземление бойлера в ванной разобрана связь этих мер. Подключение корпуса к водопроводной трубе не заменяет PE и способно перенести опасность в соседнее помещение.

4 этапа проверки после удара током или отключения УЗО

После ощутимого удара током поиск причины начинают с прекращения эксплуатации, а не с измерения сопротивления грунта. Неисправность может находиться внутри прибора, в розетке или в щите, даже если наружный заземлитель выполнен правильно. При травме или ухудшении самочувствия нужна медицинская помощь.

1. Отключите подозрительную линию доступным аппаратом, не касаясь корпуса прибора и металлических труб. Если подойти к щиту небезопасно, не приближайтесь и вызывайте аварийную службу.
2. Сообщите электрику, что произошло: какой корпус оказался под подозрением, сработало ли УЗО, были ли недавно ремонт или замена оборудования. Не включайте линию повторно для демонстрации.
3. Поручите специалисту проверить схему ввода, соединения PE и N, непрерывность защитных проводников и состояние изоляции. Измерения выбирают по системе заземления и устройству установки.
4. Возвращайте линию в работу после устранения причины и контрольных проверок. Сохраните результаты измерений и актуальную схему щита, чтобы при следующем ремонте было с чем сравнивать.

Кнопка «Тест» проверяет механизм УЗО, но не исправность заземлителя и не всю защитную цепь. Даже успешное срабатывание не исключает обрыв PE в отдельной розетке. Периодичность проверки кнопкой берут из инструкции конкретного устройства.

Ненадёжные соединения и неверный выбор проводника

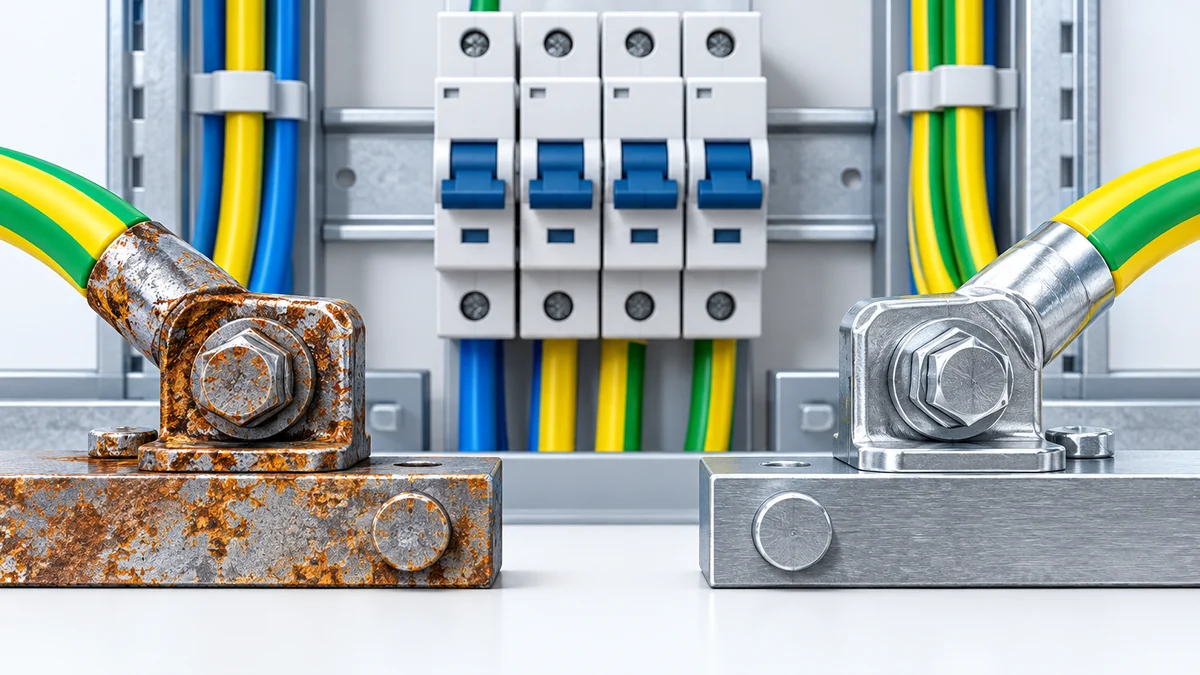

Защита может перестать работать после ремонта, хотя до него замечаний не было. Причиной бывает пережатая жила, ослабленная клемма, коррозия наружного соединения или случайное отсоединение PE при замене розетки. Такие дефекты не обязательно влияют на работу ламп и бытовой техники, поэтому долго остаются незаметными.

• Сечение выбрано на глаз. Защитный проводник подбирают с учётом материала, сечения фазных жил, условий прокладки и требований к механической защите.
• Несколько жил зажаты в клемме, не рассчитанной на это. Соединение может выглядеть плотным, но один из проводников фактически держится плохо.
• Скрутка спрятана под штукатуркой. Случайный контакт не заменяет предусмотренное для этих проводников соединение.
• Соединены несовместимые материалы без подходящего переходного элемента. Влага и электрохимическая коррозия ухудшают контакт.
• Защитная цепь соседних розеток зависит от снятой розетки. При замене механизма нельзя оставлять остальные точки без PE.

До закупки согласуйте с электриком материал и сечение заземляющего проводника, способ соединения и защиту наружных участков. Калькулятор сечения помогает предварительно оценить питающую линию по мощности и длине, но не определяет всю систему заземления. Для PE и проводника к заземлителю условия выбора могут различаться.

Контур закопан, но схема ввода осталась неправильной

Новые электроды во дворе не исправят перемычки в розетках и ошибки разделения проводников в щите. Сначала устанавливают систему питания дома и состояние входящих проводников. Решение о разделении PEN нельзя принимать только по числу жил в кабеле или совету соседа.

Перед земляными работами согласуйте порядок устройства заземлителя частного дома и его подключение к главной заземляющей шине. Глубину, количество и размещение электродов выбирают с учётом грунта, коррозии и требуемых характеристик защиты. Универсальной схемы из трёх уголков для любого участка нет.

Электрику понадобится схема домашнего электрощита с шинами N и PE, а не только фотография закопанной полосы. После предусмотренной схемой точки разделения PE и N повторно объединять их нельзя. Вывод: заземлитель, защитные проводники и аппараты защиты проверяют как одну систему.

Что показывают измерения, а что вводит в заблуждение

Лампочка между фазой и «землёй» не подтверждает безопасность и сама создаёт опасную ситуацию. Обычный мультиметр тоже не заменяет проверку защитной цепи: небольшого измерительного тока может хватить для показания через плохой контакт. Видимое напряжение между контактами не доказывает способность защиты отключить повреждённую линию.

Требование «обязательно получить 4 Ом» без уточнения системы и назначения заземления некорректно. В системе TT проверяют согласование сопротивления заземляющего устройства с защитным отключением, а в TN нужны также проверки условий автоматического отключения питания. Состав измерений и критерии оценки специалист указывает в документах по конкретной установке.

После ремонта: какие изменения требуют повторной проверки?

Проверка нужна после переноса розеток, переделки щита, повреждения кабеля и работ рядом с наружным заземлителем. Даже исправную защиту можно нарушить одной перепутанной жилой. При изменении проводки полезно обновить разделение линий дома на группы: это упрощает поиск неисправного участка, но не заменяет измерения.

При приёмке попросите показать схему, доступные соединения и результаты выполненных измерений с указанием проверенных цепей. Отдельно зафиксируйте расположение скрытых проводников и наружного заземлителя. Эти документы нужны до заделки штраб и окончательного благоустройства участка, когда исправлять ошибки ещё проще.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
