Нужно ли заземлять бойлер в ванной комнате

С чего начать: три признака, что дело не в том, о чём думают

Заземление бойлера часто пытаются заменить проверкой индикаторной отвёрткой. Но если лампа в ней светится, это ещё не подтверждает наличие защитного проводника и исправность всей линии.

• Вода слегка покалывает кожу, а хозяин винит только нагревательный элемент. Причина может быть в отсутствии PE, повреждении кабеля, ошибке в щите или неисправном УЗО.
• На розетке есть контакт с боковыми лепестками, но защитный проводник внутри не подключён. Внешний вид розетки не показывает состояние жилы.
• Бойлер работает годами без отключений, и это принимают за безопасность. Утечка может появиться после пробоя изоляции, влажности внутри корпуса или повреждения нагревателя.

Сначала отключите автомат линии и не проверяйте неисправный бойлер мокрыми руками. Простую проверку розетки можно начать с индикаторной отвёртки, но для проверки PE она не подходит: нужен мультиметр в рамках безопасной диагностики или измерительный прибор электрика.

Почему бойлер нельзя оставлять без защитного проводника

Внутри бойлера рядом находятся вода, металлический бак, нагреватель и сетевое напряжение. При повреждении изоляции опасный потенциал может попасть на корпус. Если корпус соединён с PE, ток повреждения уходит по отдельной жиле, а защитное устройство получает условие для отключения линии.

Заземление не делает неисправный прибор безопасным навсегда. Оно снижает риск поражения током только при исправном проводнике, надёжных соединениях и правильно подобранной защите. Поэтому для бойлера нужны не только розетка с PE, но и автомат, УЗО или дифавтомат.

УЗО реагирует на разницу токов в фазе и нуле. Защитный проводник оно не заменяет: при некоторых повреждениях автоматического отключения без PE может не произойти достаточно быстро. Разницу между вариантами защиты удобно посмотреть в материале про УЗО и дифавтомат в квартире.

Что именно проверять в квартире и доме

В новом монтаже от щита к розетке обычно ведут отдельную трёхжильную линию: фаза, рабочий ноль и PE. Для мощного бойлера не стоит использовать случайную розетку общей группы, удлинитель или тройник под раковиной.

В старой квартире в розетке могут быть только фаза и ноль. Наличие третьей жилы в кабеле ещё не доказывает, что она подключена к рабочей системе заземления. В щите нужно проследить путь PE до главной заземляющей шины, а не искать перемычку между нулём и землёй в самой розетке.

В частном доме проверяют не только кабель от щита, но и сам контур. Общие принципы устройства и соединения элементов собраны в материале про заземление дома и проверку схемы. Измерение сопротивления контура мультиметром имеет ограничения, они описаны в инструкции по проверке контура заземления.

Не подключайте PE к газовой трубе, водопроводу, полотенцесушителю или арматуре здания. Такие соединения могут создать опасное напряжение на других металлических частях и не заменяют исправный контур.

Как проверить заземление бойлера за 6 шагов

Ниже описана логика проверки, а не разрешение вскрывать щит под напряжением. Если вы не умеете отличать PE, N и фазу, ограничьтесь осмотром и вызовите специалиста.

1. Отключите автомат бойлера и проверьте отсутствие напряжения исправным двухполюсным указателем. Индикаторная отвёртка для этого не считается достаточной проверкой.
2. Осмотрите кабель от щита до розетки. Для стационарной линии должна быть отдельная защитная жила с непрерывными соединениями, без скруток, пережатий и следов нагрева.

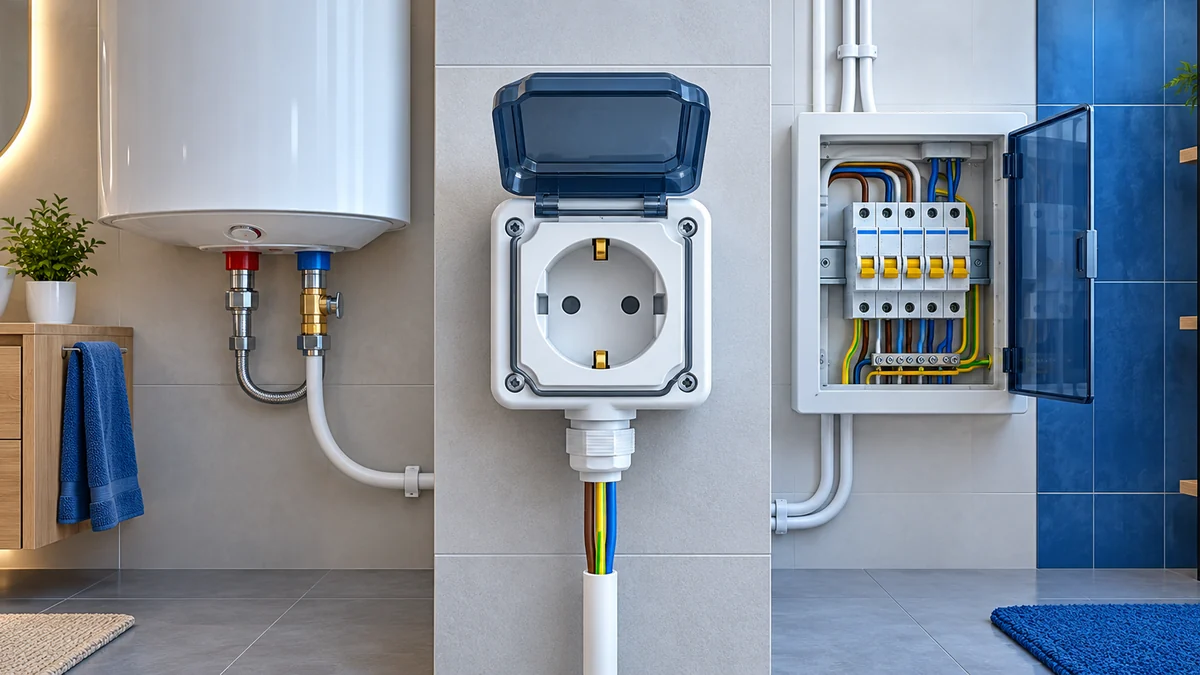

3. Проверьте розетку при снятом напряжении: защитный контакт не должен болтаться, оплавляться или быть соединённым с рабочим нулём перемычкой.

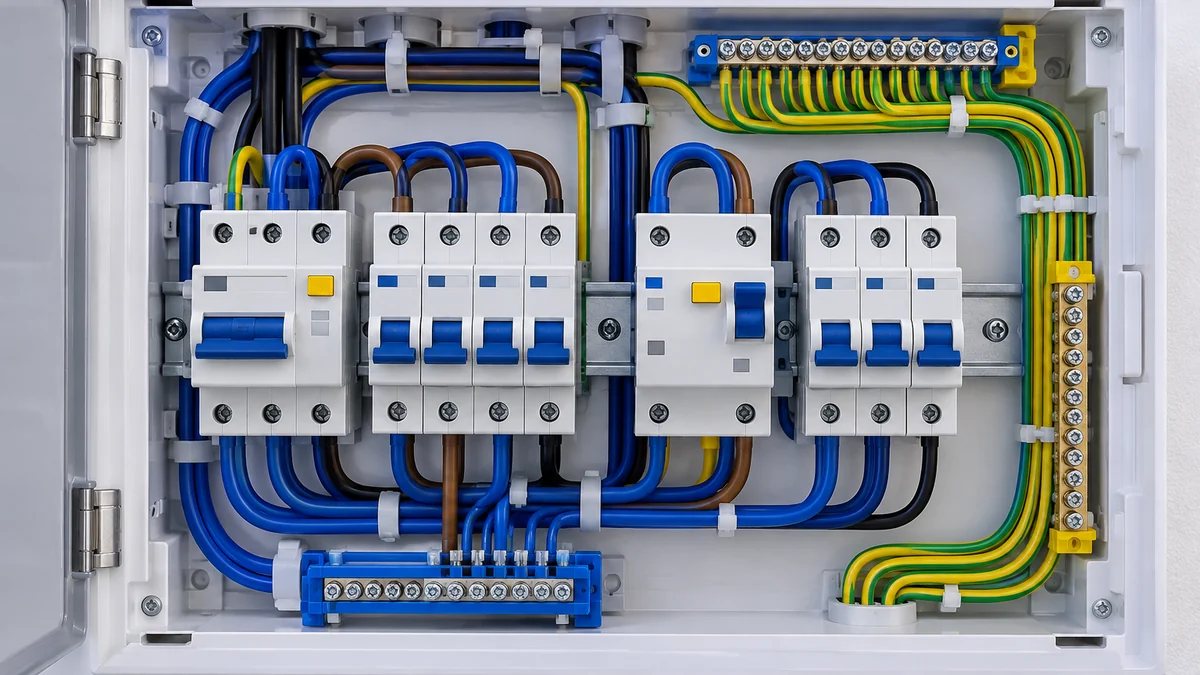

4. В щите найдите защитную шину и убедитесь, что жила PE закреплена отдельным зажимом. Нельзя оценивать качество соединения только по цвету изоляции.
5. Проверьте работу УЗО кнопкой TEST, когда линия собрана и прибор подключён по инструкции. Если отключения нет, бойлером пользоваться нельзя до выяснения причины.
6. После проверки соединений специалист измеряет параметры защитного проводника и контура подходящим прибором. Одного измерения напряжения между контактами розетки для вывода о безопасности недостаточно.

На практике ошибка часто появляется в месте соединения старого кабеля с новым. Если жилы имеют разное сечение, используют подходящий клеммный зажим или другой разрешённый способ, а не скрутку. Отдельно разберите соединение кабелей разного сечения, прежде чем закрывать коробку отделкой.

Какие ошибки встречаются в щите и проводке

Самая частая ошибка, перемычка между N и PE после УЗО. При таком соединении часть рабочего тока может пойти по защитному проводнику, и УЗО начнёт отключаться без очевидной причины. Убирать такую перемычку нужно после определения схемы щита, а не случайным переставлением проводов.

Вторая ошибка, общий тонкий кабель для бойлера, стиральной машины и розеток ванной. Сечение выбирают по мощности, длине линии, способу прокладки и допустимой нагрузке, а автомат согласуют с кабелем. Для предварительного подбора можно использовать расчёт тока утечки для выбора УЗО и калькулятор сечения на сайте.

Отдельно смотрят на соединения возле бойлера. Влага, натяжение кабеля и слабый винтовой зажим постепенно увеличивают переходное сопротивление, поэтому нагрев может появиться не в первый день.

Что делать, если заземления нет

Если в квартире двухпроводная сеть, правильный путь, проложить новую линию от щита с защитным проводником и проверить, позволяет ли общедомовая система подключить PE. Самостоятельная перемычка в розетке создаёт видимость защиты, но при обрыве нуля может вывести опасное напряжение на корпус бойлера.

В частном доме сначала обследуют щит, ввод и контур. Контур не должен превращаться в сезонную конструкцию, которую весной собирают заново: для дачи полезно заранее проверить рекомендации о том, как подготовить заземление к зиме.

Защитный провод выбирают не по принципу «любой толстый провод с жёлто-зелёной изоляцией». Сечение, материал, способ прокладки и клеммы должны подходить к линии и условиям монтажа, ориентиры есть в материале о выборе заземляющего провода для дома.

Заземление бойлера: короткий вывод для владельца

Заземление бойлера в ванной нужно, если вы хотите безопасно пользоваться металлическим прибором во влажном помещении. Правильная схема включает отдельную линию с PE, исправную розетку или стационарное подключение, автомат и УЗО либо дифавтомат.

Если защитного проводника нет, бойлер не подключают к трубам и не устраивают перемычку в розетке. Сначала проверяют щит, кабель, розетку и защитные устройства, затем устраняют причину и только после этого возвращают прибор в работу.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
