Как выбрать УЗО для квартиры и частного дома

С чего начать: схема и срок работ

Если выбрать УЗО для дома по порядку, на подготовку схемы обычно уходит один вечер. За это время вы получите список линий, ток каждого автомата, тип УЗО и понятную раскладку щита. Сам монтаж занимает от нескольких часов до 1-2 дней, если кабели уже проложены и щит доступен.

Сначала выпишите группы: свет, розетки комнат, кухня, стиральная машина, водонагреватель, насос, плита, уличные линии. Отдельно отметьте мощные приборы. Для каждой группы проверьте кабель, автомат и предполагаемую утечку, затем подберите УЗО или дифавтомат.

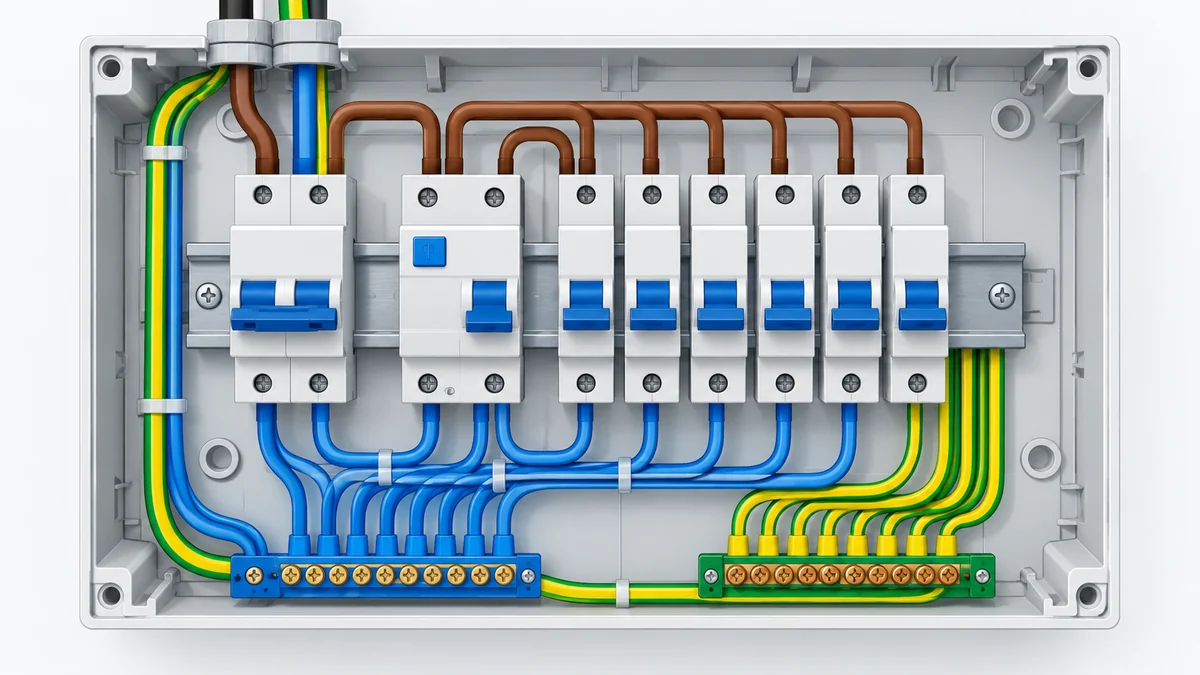

Для предварительной проверки можно использовать схему выбора и подключения автоматов с УЗО. Она помогает не смешать защиту разных линий и заранее понять, сколько модулей понадобится в щите.

Что защищает УЗО и где оно не помогает

УЗО отключает линию, когда ток по фазе отличается от тока по нулю. Такая разница появляется при утечке через корпус прибора, влажную стену или тело человека. От короткого замыкания и перегрузки УЗО само по себе не защищает, поэтому рядом нужен автомат.

Для защиты человека чаще применяют уставку 30 мА. Для противопожарной защиты на вводе встречаются устройства с большей уставкой, но их подбор зависит от схемы дома, сопротивления изоляции и ступенчатой селективности. Одно общее УЗО на весь дом удобно по числу модулей, но при утечке отключит все линии сразу.

Как выбрать УЗО для дома по трём параметрам

Первый параметр, номинальный ток. УЗО не выбирают по сумме всех автоматов в щите. Для одной линии смотрят на автомат перед УЗО: если он рассчитан на 16 А, устройство защиты берут на 16 А или выше, например 25 А. Сам автомат ограничивает ток, который может длительно пройти по линии.

Второй параметр, ток утечки. Уставка 30 мА подходит для большинства розеточных групп и отдельных бытовых приборов. У чувствительных линий с фильтрами и электроникой возможны небольшие рабочие утечки, поэтому при постоянных отключениях ищут неисправность, а не сразу ставят менее чувствительное устройство.

Третий параметр, тип УЗО. Тип AC реагирует на переменный ток утечки. Тип A дополнительно учитывает пульсирующий постоянный ток, который может появляться у стиральных машин, варочных панелей, блоков питания и другой техники с электроникой. Для новой квартиры тип A часто практичнее, но требования конкретного оборудования проверяют по его паспорту.

• Для розеток комнат: автомат по сечению кабеля, УЗО 30 мА, номинал УЗО не ниже автомата.
• Для ванной и наружных линий: отдельная группа, исправный защитный проводник, УЗО 30 мА и проверка отсутствия повреждений изоляции.
• Для стиральной машины, бойлера и посудомоечной машины: отдельные линии предпочтительнее общей розетки с несколькими мощными приборами.
• Для частного дома: отдельно оценивают ввод, насосы, уличное освещение и оборудование во влажных местах.

Сечение кабеля и автомат должны соответствовать друг другу. Сначала проверьте линию через подбор кабеля для квартирной проводки, а нагрузку сверяйте с помощью расчёта автомата по мощности.

Номиналы, типы и селективность: таблица подбора

Ниже приведена рабочая ориентировочная схема для бытовых линий. Она не заменяет расчёт всей сети: длина кабеля, способ прокладки, температура и фактическая нагрузка могут изменить выбор.

Селективность нужна, чтобы при утечке на одной ветке не отключался весь дом. Для этого применяют разделение линий и согласуют характеристики устройств. Простое последовательное включение двух одинаковых УЗО на 30 мА не гарантирует, что отключится именно нижнее.

В щите подписывайте каждую линию сразу. После сборки нажмите кнопку «Тест» на УЗО, затем отключите группы по очереди и проверьте, какая розетка или прибор обесточились.

УЗО или дифавтомат, что поставить в квартире

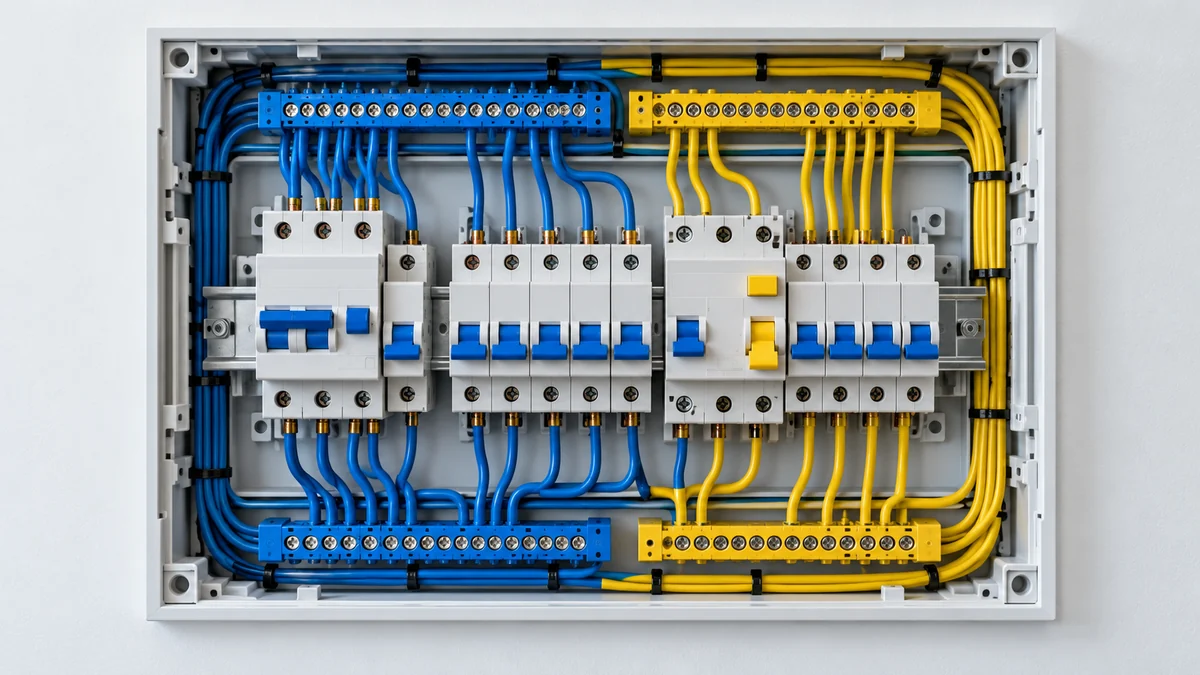

УЗО работает вместе с автоматом, а дифавтомат объединяет обе функции в одном корпусе. Дифавтомат удобен для отдельной линии: меньше соединений, проще разместить защиту стиральной машины, бойлера или наружной розетки. УЗО с группой автоматов часто удобнее, когда нужно защитить сразу несколько линий и проще найти отключившуюся ветку.

При неисправности дифавтомата замена обычно затрагивает одно устройство. В схеме с общим УЗО отказ или утечка могут отключить несколько групп. Подробное сравнение есть в материале что выбрать, УЗО или дифавтомат.

Не ставьте дифавтомат на линию, где уже есть отдельное УЗО без понимания схемы. Дублирование защиты не всегда вредно, но усложняет поиск причины и может привести к срабатыванию верхнего устройства.

Заземление в квартире и частном доме

УЗО может отключить питание при утечке и в сети без полноценного защитного проводника, но это не превращает старую двухпроводную проводку в безопасную современную систему. Защитный PE должен идти к корпусам приборов отдельным проводником и не соединяться с рабочим N после УЗО.

В квартире сначала выясняют, какая система пришла в этажный щит, и не делают перемычку между нулём и землёй в розетке. В частном доме проверяют контур, ввод и разделение PEN на PE и N. О принципе схемы можно прочитать в материале про систему заземления TN-C-S для частного дома.

Защитный проводник выбирают не по цвету и не «на глаз». Проверьте его сечение, материал, способ прокладки и соединения в щите, ориентируясь на подбор заземляющего провода для дома. После монтажа нужна проверка непрерывности PE и работы защитных устройств.

Частые ошибки при установке УЗО

Первая ошибка, установка УЗО без автомата. При перегрузке устройство может выйти из строя, поэтому защита от сверхтока должна быть перед ним или встроена в дифавтомат. Вторая ошибка, общий ноль нескольких групп после разных УЗО. При такой схеме ток возвращается не через своё устройство, и оно отключается без понятной причины.

Третья ошибка, выбор по максимальной мощности всех приборов, которые теоретически могут работать в доме. Считают не фантазию, а реальные линии, кабель и допустимую нагрузку. Для розеток и света полезно отдельно проверить выбор автомата по назначению линии.

Ещё одна проблема, УЗО подключают вверх ногами по клеммам или оставляют нулевую шину общей для защищённых и незащищённых групп. Номер контакта смотрят на корпусе, а после сборки проверяют кнопку «Тест» и измеряют параметры прибором, а не ограничиваются визуальным осмотром.

Проверка и порядок сборки щита

Работайте только при снятом напряжении и проверяйте его указателем. Перед заказом оборудования сверяйте схему с вводным аппаратом, количеством линий и местом в щите. Для частного дома отдельно учитывайте вводной аппарат, его назначение описано в материале про выбор и установку вводного автомата.

1. Нанесите на схему вводной автомат, УЗО или дифавтоматы, групповые автоматы, шины N и PE. Подпишите каждую линию.
2. Проверьте кабель каждой группы и подберите автомат по линии, а не только по мощности подключаемого прибора.
3. Выберите тип УЗО, номинальный ток и уставку. Для большинства розеток ориентиром служит 30 мА, но условия и паспорт оборудования проверяют отдельно.
4. Разделите нулевые проводники по УЗО. Защитные проводники соберите на PE-шине, не пропуская их через УЗО.
5. Подключите аппараты по схеме производителя, затяните клеммы с нужным усилием и установите маркировку.
6. Включите ввод и группы по очереди. Нажмите «Тест», проверьте отключение, затем испытайте розетки и приборы на каждой линии.
7. Запишите результат проверки и дату. При самопроизвольных отключениях отключайте группы по одной, не увеличивайте уставку без поиска утечки.

После проверки щит закрывают только тогда, когда понятна каждая линия и нет нагрева клемм. Если в старой проводке нет защитного проводника, есть следы нагрева или непонятна схема нулей, работу лучше остановить и вызвать квалифицированного электрика. Расчёт ориентировочный, монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
