Какой автомат поставить на розетки и свет

Если автомат на розетки и свет отключается сразу при включении прибора, греется одна розетка или свет мигает без отключения защиты, причина может быть не в номинале. Мгновенное отключение требует проверки прибора и линии, местный нагрев часто связан с плохим контактом, а мигание бывает при ненадёжном соединении. Замена автомата на более мощный эти неисправности не исправляет.

Какой автомат на розетки и свет ставят обычно?

Для новой медной проводки типичный ориентир: розеточная линия с жилами 2,5 мм² и автоматом 16 А, освещение с жилами 1,5 мм² и автоматом 10 А. Это не готовое назначение для любой квартиры. Допустимый ток зависит от способа прокладки, температуры и соседних нагруженных кабелей.

Один автомат на несколько розеток ограничивает их общую нагрузку, а не ток каждой по отдельности. Для мощной техники сверяйте сечение линии розеток и варочной панели: переносить решение для чайника на панель нельзя. В таблице указано полное число жил, включая защитную.

Почему нельзя заменить 16 А на 25 А

Автомат прежде всего защищает проводку от сверхтока, а не обеспечивает работу всех приборов одновременно. Если чайник, обогреватель и духовка перегружают одну группу, более высокий номинал не добавит кабелю допустимого тока. Линия может нагреваться, пока защита ещё допускает такую нагрузку.

Надпись на кабеле не заменяет обследование

В старой квартире возле щита может быть медный кабель, а дальше за коробкой остаться алюминиевый участок или более тонкое ответвление. Выбирать защиту только по видимому концу нельзя. Электрик проверяет всю доступную трассу, соединения и соответствие жил заявленному сечению.

Отключение сразу после включения отличается от срабатывания через некоторое время под нагрузкой. Эти признаки помогают искать причину, но не заменяют измерения: начните с разбора, почему автомат отключается при запуске прибора. Плохой контакт способен перегреваться и при токе ниже номинала защиты.

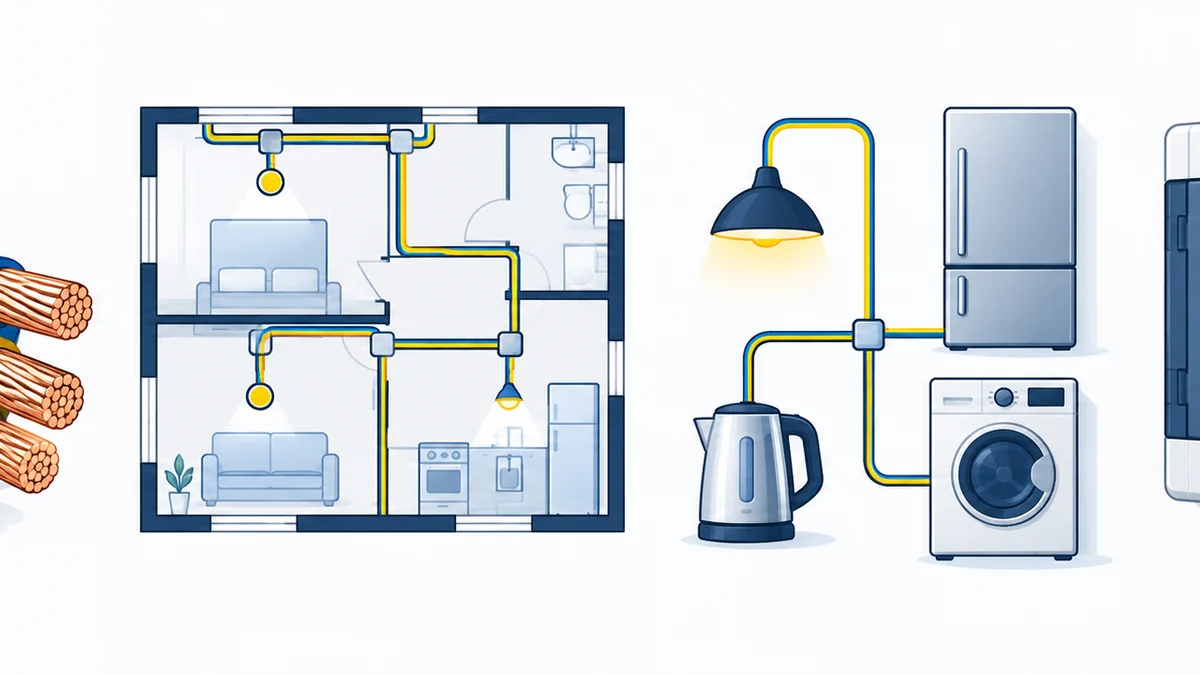

5 шагов перед покупкой автомата

Начните с линии, а не с суммарной мощности бытовой техники. Мощность показывает ожидаемую нагрузку, но не доказывает, что существующий кабель её выдержит. При неизвестной проводке сначала нужно обследование.

1. Определите границы группы: какие розетки, светильники и стационарные приборы отключаются одним автоматом. Пользуйтесь штатной рукояткой, не снимая крышку щита.
2. Поручите электрику установить материал, сечение и состояние жил по всей линии, включая ответвления. По внешнему диаметру изоляции сечение не определяют.
3. Уточните длину и прокладку кабеля: в стене, трубе, теплоизоляции или общей трассе. Эти условия влияют на нагрев и допустимый ток.
4. Составьте перечень одновременно работающих приборов. Сравните расчётный ток с допустимым током линии и выберите номинал, который её защищает.
5. Проверьте характеристику срабатывания и условия отключения при коротком замыкании. После монтажа нужны измерения и проверка защитных устройств.

Для предварительной оценки используйте «Калькулятор сечения»: внесите мощность, длину и доступные параметры линии. Отдельно посмотрите, как связаны мощность нагрузки и номинал автомата. Расчёт ориентировочный, монтаж и работы под напряжением поручают электрику с допуском с соблюдением ПУЭ.

Буквы B и C: что меняется при выборе?

B16 и C16 имеют одинаковый номинальный ток 16 А, но разную чувствительность электромагнитного расцепителя. У характеристики B диапазон его срабатывания составляет 3-5 номинальных токов, у C: 5-10. Это относится к быстрому отключению при большом токе, а не к разрешённой постоянной нагрузке.

Почему C не значит «лучше»

Характеристика C может подходить нагрузке с заметным пусковым током, но требует достаточного тока короткого замыкания. На длинной линии или при большом сопротивлении цепи условия быстрого отключения нужно проверять измерениями. Поэтому совет «всем ставить C» без проверки сети ненадёжен.

Для освещения тоже учитывают пуск: у светодиодных драйверов он может значительно превышать рабочий ток. Если группа отключается при одновременном включении светильников, проверяют их характеристики и число устройств. Простая замена B10 на C10 без проверки условий отключения оставляет часть вопроса нерешённой.

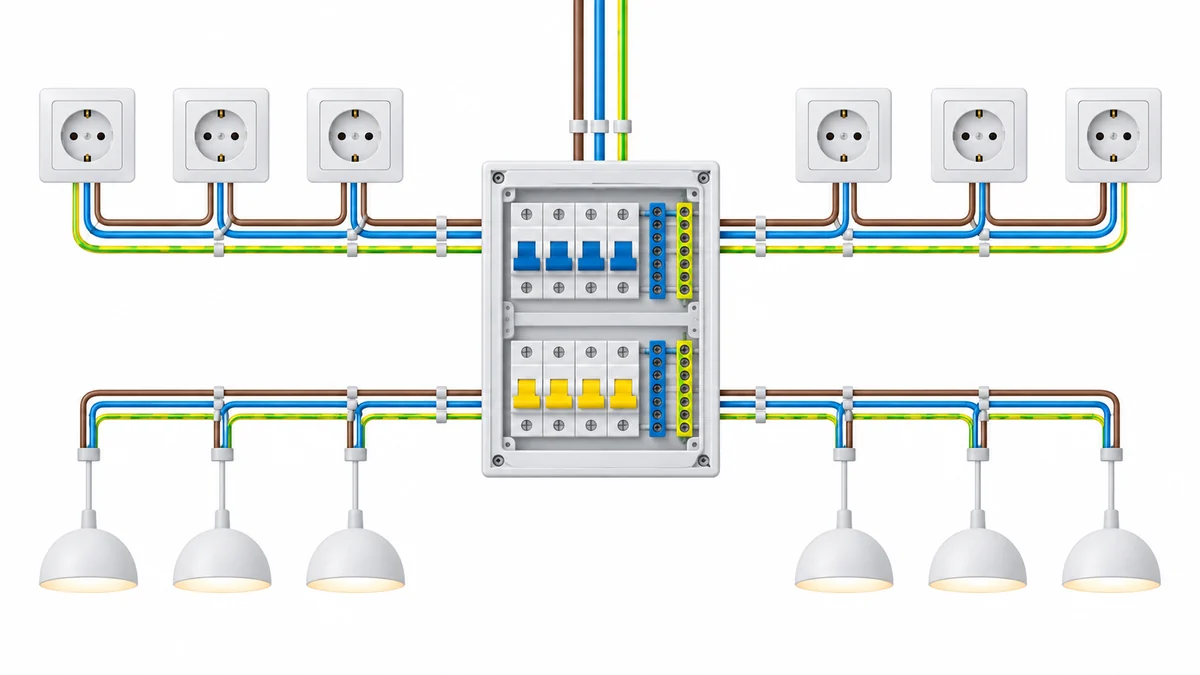

Когда розетки и освещение нужно разделить

При новой проводке отдельные группы обычно удобнее и позволяют точнее подобрать защиту. Если неисправный прибор отключит розетки, вы не останетесь в темноте. Особенно заметна разница вечером, когда нужно найти причину отключения.

• Разделяйте розетки и освещение при капитальном ремонте, пока можно проложить независимые линии.
• Предусматривайте отдельные линии для мощных стационарных приборов по расчёту и требованиям изготовителя.
• Распределяйте кухонные розетки с учётом одновременной работы техники, а не только удобства расположения.
• Подписывайте группы в щите и сохраняйте схему: это сокращает поиск нужной линии при неисправности.

Одна общая группа сама по себе ещё не доказывает опасность, но её автомат должен защищать и самое слабое ответвление. Если часть линии выполнена меньшим сечением, ориентироваться только на розеточный участок нельзя. При переделке заранее определите, какой кабель использовать для квартирной проводки, и согласуйте схему групп.

Зачем рядом с автоматом нужна защита от утечки

Обычный автомат не заменяет УЗО: опасная утечка может быть слишком мала для его срабатывания. Для дополнительной защиты человека на розеточных линиях обычно предусматривают УЗО или дифавтомат с дифференциальным током не более 30 мА. Такое устройство не отменяет защитный проводник и исправную изоляцию.

УЗО реагирует на утечку, но само по себе не защищает от перегрузки и короткого замыкания, поэтому ему нужна согласованная защита автоматом. Дифавтомат совмещает обе функции, подробнее о выборе между ними: УЗО или дифавтомат для квартиры. Для бытовой техники с электроникой обычно рассматривают тип A с учётом требований изготовителя оборудования.

На УЗО не путайте номинальный ток, например 40 А, и чувствительность 30 мА: они описывают разные параметры. После установки выполняйте проверку УЗО кнопкой «Тест» с периодичностью из инструкции изготовителя. Кнопка проверяет работу механизма, но не подтверждает исправность заземления и всей проводки.

Что записать в задание электрику

Попросите указать для каждой группы назначение, кабель, номинал и характеристику автомата, а также параметры защиты от утечки. Отдельно нужны результаты проверки условий автоматического отключения питания. Формулировка «поставить как у соседей» не учитывает длину линии и состояние вашей сети.

Не путайте групповые аппараты с защитой на вводе: у них разные задачи и зона ответственности. Если планируется увеличение нагрузки квартиры или дома, сначала уточните выделенную мощность и требования к выбору и размещению вводного автомата. Несколько групп по 16 А не означают, что ввод позволит одновременно нагрузить каждую до предела.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
