Сечение кабеля для розеток и варочной панели

1. С чего начать: сколько это стоит на самом деле

Сечение кабеля розетки начинается не с покупки бухты, а со списка потребителей. Для одной комнаты обычно считают линию розеток, освещение и отдельные мощные приборы: духовой шкаф, стиральную машину, посудомойку, бойлер и варочную панель.

В смете медный кабель 3×2,5 мм² для розеток обычно берут с запасом по длине, автомат 16 А и отдельную защиту от утечки, если она нужна по схеме щита. Сумма ломается в двух местах: цена кабеля меняется по марке и сечению, а расход растёт из-за длинных трасс, обходов дверей и подъёмов к щиту.

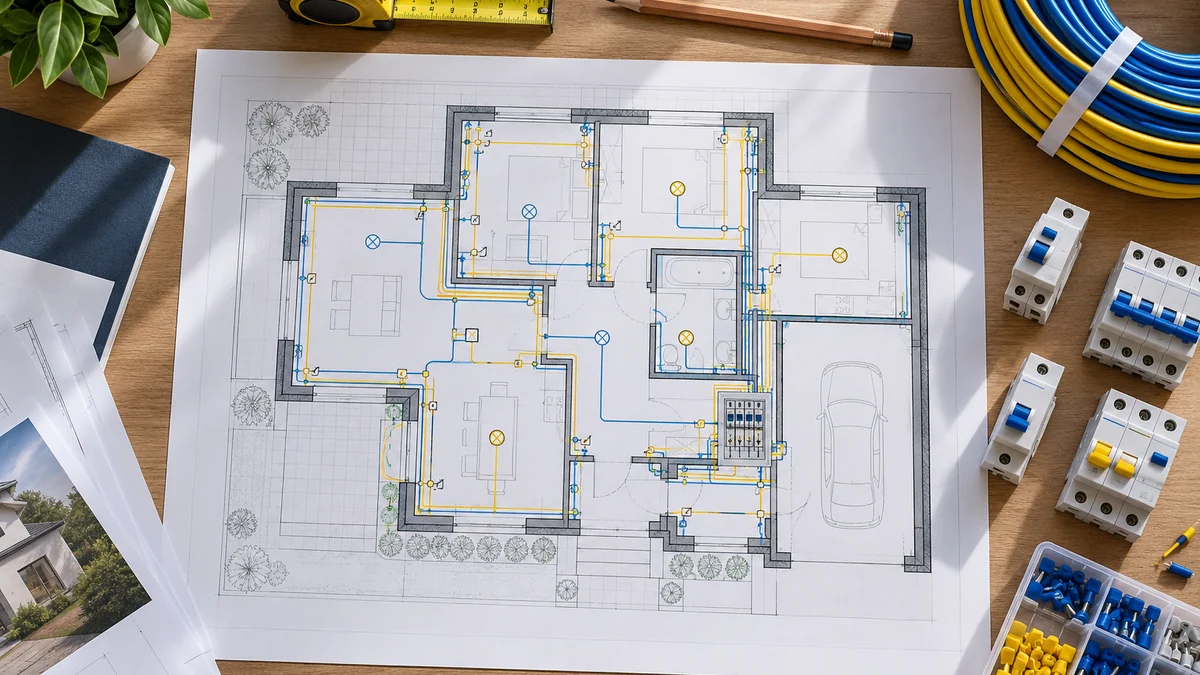

Сначала измерьте маршрут, затем добавьте запас на ввод в коробки и щит. Как не покупать лишнее, показывает расчёт запаса кабеля при ремонте.

2. Какое сечение кабеля розетки выбрать для обычной линии

Почему для розеток берут 2,5 мм²

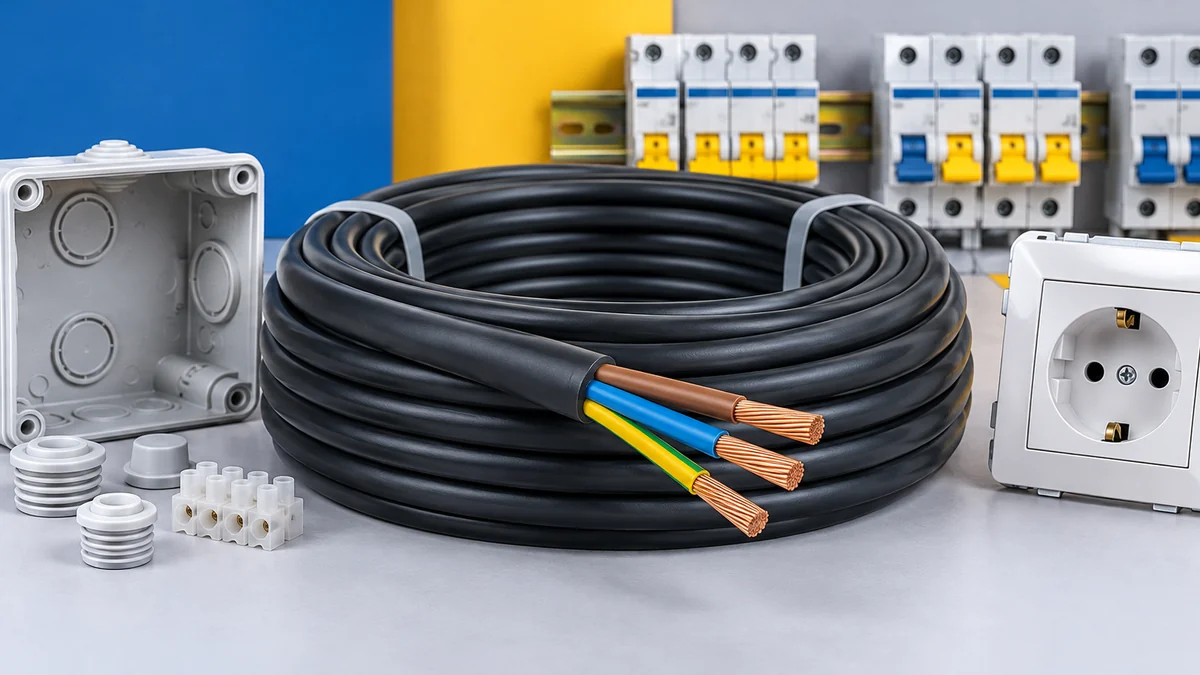

Для групповых розеток в квартире практичный базовый вариант, медный кабель 3×2,5 мм²: фаза, ноль и защитный проводник. Его защищают автоматом, рассчитанным на допустимый ток линии, чаще всего 16 А. Увеличение кабеля до 4 или 6 мм² не превращает обычную розетку в мощную: ограничением остаются клеммы, розетка и автомат.

Считать нужно суммарную одновременную нагрузку. Чайник на 2,2 кВт и микроволновка на 1,2 кВт дают около 3,4 кВт, а при напряжении 230 В это примерно 15 А. Если к ним добавить тостер, запас почти исчезает, поэтому кухонные приборы часто разводят по нескольким линиям.

Для выбора с учётом длины трассы используйте правила подбора сечения для розеток и освещения. На длинной линии может потребоваться проверка падения напряжения, даже если ток выглядит небольшим.

3. Когда розеточная линия перегружается

Автомат защищает кабель, а не бытовую технику. Если на одной линии собраны чайник, электрогриль и посудомоечная машина, кабель может долго работать у верхней границы нагрузки. Особенно неприятный вариант, когда розетки соединены последовательно с ослабленной клеммой: нагрев появится в одном месте, хотя автомат ещё не отключается.

Разделяйте линии по назначению. Для кухни разумнее вывести отдельные кабели к посудомоечной машине, духовому шкафу и рабочей зоне, чем пытаться компенсировать всё одним кабелем большого сечения.

4. Как посчитать нагрузку без сложной формулы

Запишите мощность каждого прибора в ваттах, сложите приборы, которые реально могут работать одновременно, и разделите результат на напряжение сети. Например, 3500 Вт / 230 В дают около 15,2 А. Это оценка рабочего тока, а не разрешение поставить автомат на 20 А: сечение, способ прокладки и соединения тоже ограничивают линию.

• Соберите перечень приборов по каждой линии, а не по всей квартире сразу.
• Сложите мощности только тех устройств, которые могут работать одновременно.
• Разделите сумму на 230 В и округлите ток вверх для проверки.
• Сверьте результат с кабелем, автоматом, розетками и длиной трассы.
• Для мощного прибора оставьте отдельную линию, если общая группа подходит к пределу.

Коэффициент одновременности иногда уменьшает расчётную нагрузку, но применять его наугад опасно. Если вы каждый вечер включаете несколько мощных приборов, считайте их совместную работу, а не среднее потребление за месяц.

5. Сечение для варочной панели: 3,5 или 7 кВт

Как понять данные на шильдике

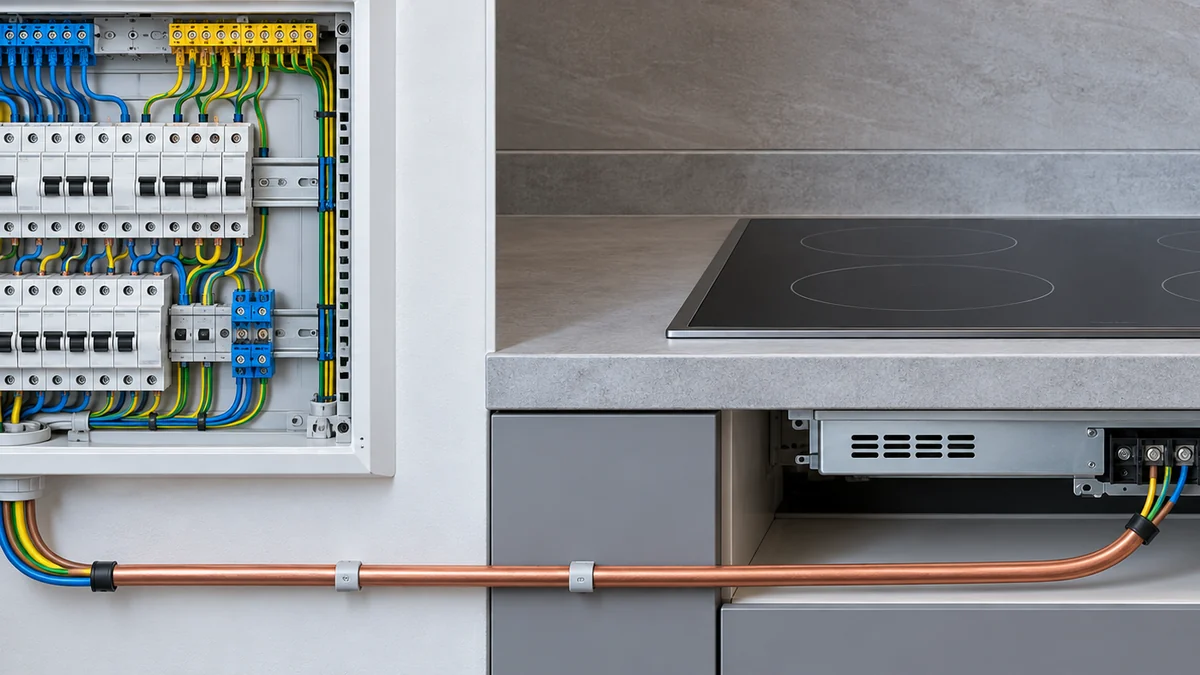

Варочную панель подключают отдельной линией. На шильдике или в паспорте ищите номинальную мощность и схему подключения, например однофазную или двухфазную. Панель на 7 кВт при 230 В потребляет примерно 30 А, поэтому розеточная линия 3×2,5 мм² с автоматом 16 А для неё не подходит.

При мощности около 3,5 кВт ток будет примерно 15 А, но это не отменяет требований производителя и проверки длины линии. Для панели на 7 кВт часто рассматривают медный кабель 3×6 мм² и защиту около 32 А, но точный вариант зависит от способа прокладки, схемы подключения, клемм и инструкции конкретной модели.

Если панель рассчитана на несколько фаз, ток по каждой жиле может быть меньше. Нельзя самостоятельно перемыкать клеммы по фотографии из интернета: сначала сверяют схему на корпусе, паспорт и подготовленную линию в щите.

6. Длина линии, падение напряжения и запас

На короткой линии ток обычно определяет выбор сечения, но с ростом длины добавляется падение напряжения. Считайте всю петлю: путь фазы до прибора плюс путь нулевого проводника обратно. Для розетки в дальней комнате длина 25 м превращается в расчётную петлю около 50 м.

Запас по длине не лечит недостаточное сечение. Он нужен для удобного подключения и будущего ремонта, а запас по сечению выбирают расчётом. Слишком толстый кабель тоже создаёт проблемы: его труднее уложить, зажать в клемме и разместить в подрозетнике.

Для тёплого пола действует тот же принцип, но нагрузку считают по площади и паспорту нагревательной системы. Отдельные нюансы подключения собраны в материале про кабель для тёплого пола.

7. Сечение, автомат и УЗО: что ставят вместе

Элементы защиты должны согласовываться. Автомат ограничивает ток кабеля, УЗО или дифавтомат реагирует на утечку, а защитный проводник отводит опасный ток при повреждении изоляции. Номинал УЗО не выбирают вместо автомата и не используют УЗО как защиту от перегрузки.

Таблица даёт стартовую оценку, а не готовую схему щита. Подробно про подбор автомата для групп можно прочитать в материале о защите розеток и освещения.

8. Пошаговый расчёт перед покупкой кабеля

1. Нарисуйте план и разделите потребителей на группы: розетки, свет, кухня, санузел и мощные приборы.
2. Запишите мощность каждого устройства по паспорту. Для панели берите номинал, а не рекламное значение одной конфорки.
3. Определите одновременную нагрузку и рассчитайте ток: мощность в ваттах разделите на 230 В.
4. Измерьте длину от щита до конечной точки по реальному маршруту, включая вертикальные участки.
5. Выберите сечение по току, способу прокладки и падению напряжения, затем проверьте совместимость с клеммами.
6. Подберите автомат по кабелю и схеме, а защиту от утечки согласуйте с проектом и условиями помещения.
7. Добавьте запас длины на ввод в щит и подрозетники, подпишите кабель и только после этого покупайте материал.

Пример: линия розеток длиной 18 м, чайник 2,2 кВт и микроволновка 1,2 кВт. Суммарно 3,4 кВт, ток около 15 А, поэтому медь 3×2,5 мм² с автоматом 16 А выглядит логично, если нет дополнительной постоянной нагрузки и способ прокладки это допускает.

Если при проверке выходит 20-25 А, не меняйте один номинал автомата. Разбейте потребителей или выделите отдельную линию, а затем пересчитайте кабель и падение напряжения.

9. Ошибки после расчёта и готовый вывод

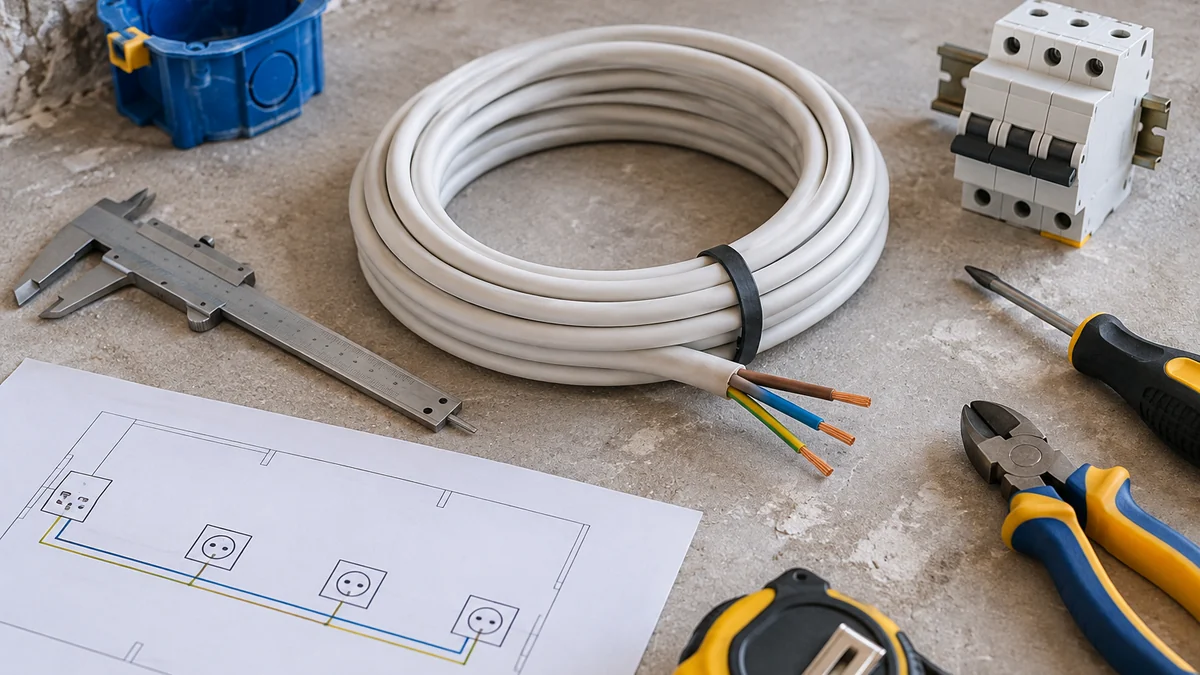

Самая частая ошибка, купить кабель по мощности одного прибора, а потом подключить к линии ещё несколько устройств. Вторая, оставить алюминиевую старую проводку без проверки соединений и поставить рядом новую медную линию без понятной схемы. Третья, спрятать скрутки в штукатурку и забыть, где проходит кабель.

Не уменьшайте сечение на участке после розетки, не соединяйте защитный проводник с рабочим нулём в розетке и не ставьте автомат «с запасом» выше возможностей кабеля. При признаках нагрева, запахе изоляции или мигании света питание отключают и ищут причину, а не заменяют автомат на больший. Полезный порядок проверки описан в материале о причинах мигания света.

Для обычных розеток ориентиром служит медь 3×2,5 мм² с автоматом 16 А, для варочной панели нужна отдельная линия и расчёт по паспорту. Перед ремонтом проверьте также состояние старой сети, сезонные риски в неотапливаемом доме можно оценить по защите электрики зимой, а типичные опасные действия перечислены в материале об ошибках самостоятельного ремонта.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
