Кабель для тёплого пола: сечение и подключение

1. Почему с кабелем для тёплого пола ошибаются чаще, чем кажется

Кабель для теплого пола часто выбирают по внешнему виду или по совету продавца: «возьмите такой же, как для розетки». Но нагревательная система работает часами, а её мощность зависит от площади, шага укладки и режима обогрева. Ошибка в расчёте приводит не только к холодному полу, но и к перегрузке линии.

В ремонтах, которые приходится проверять, встречаются три повторяющиеся ситуации: мощность кабеля считают по площади всей комнаты, питающий провод берут без учёта длины, а защитный автомат ставят больше допустимого для кабеля. Сначала отделите площадь укладки от площади помещения, затем определите мощность и ток.

• Не включайте в площадь нагрева места под стационарной мебелью, кухонными шкафами и сантехникой, если это запрещает инструкция системы.
• Сложите мощности всех нагревательных зон, подключённых к одной линии.
• Проверьте сечение жил, длину трассы, материал проводника и наличие защитного проводника PE.
• Уточните в паспорте кабеля допустимую мощность, минимальный радиус изгиба и требования к терморегулятору.

2. Как рассчитать мощность и ток

Для расчёта нужна не площадь комнаты, а площадь, где действительно будет лежать нагревательный кабель. Если производитель указал удельную мощность в ваттах на квадратный метр, умножьте её на площадь укладки. Например, зона 6 м² при мощности 150 Вт/м² потребляет 900 Вт.

Ток находят по формуле I = P/U. При напряжении 230 В нагрузка 900 Вт потребляет примерно 3,9 А, а система 2000 Вт, примерно 8,7 А. Это рабочая оценка, но для выбора защиты учитывают также другие потребители линии, длину кабеля и условия прокладки.

Что проверить до покупки кабеля

1. Измерьте длину и ширину свободной зоны пола, затем вычтите участки под неподвижной мебелью.
2. Умножьте площадь укладки на удельную мощность, указанную в паспорте нагревательной системы.
3. Сравните полученную мощность с предельной нагрузкой терморегулятора. При превышении применяют контактор по схеме производителя.
4. Рассчитайте ток по мощности и подберите питающий кабель, автомат и УЗО по согласованной схеме.
5. Сверьте фактическое сопротивление нагревательной жилы с паспортом до укладки, после укладки и после заливки.

Длина самого нагревательного кабеля не равна длине питающей линии. Для питающей части учитывают маршрут от щита до терморегулятора, способ прокладки и падение напряжения на длинной трассе. Удобно предварительно проверить расчёт в калькуляторе сечения по мощности и длине линии.

3. Какое сечение выбрать для питающей линии

Для бытовой линии тёплого пола обычно рассматривают медный кабель с тремя жилами: фаза, рабочий ноль и защитный проводник. Конкретное сечение выбирают не по одному току нагревателя, а по току нагрузки, длине, способу прокладки и требованиям к автомату.

На короткой отдельной линии небольшая система может укладываться в допустимую нагрузку кабеля 1,5 мм², но заменять расчёт готовым правилом нельзя. Если на линии есть розетки, полотенцесушитель, стиральная машина или другая мощная нагрузка, её рассматривают как общую группу, а не как «линию только для пола».

Для сравнения решений посмотрите материал про сечение кабеля для розеток и варочной панели. Нагревательный кабель не подключают алюминиевой жилой к медной напрямую скруткой. Вопрос выбора материала подробно разобран в заметке о медном и алюминиевом кабеле для дома.

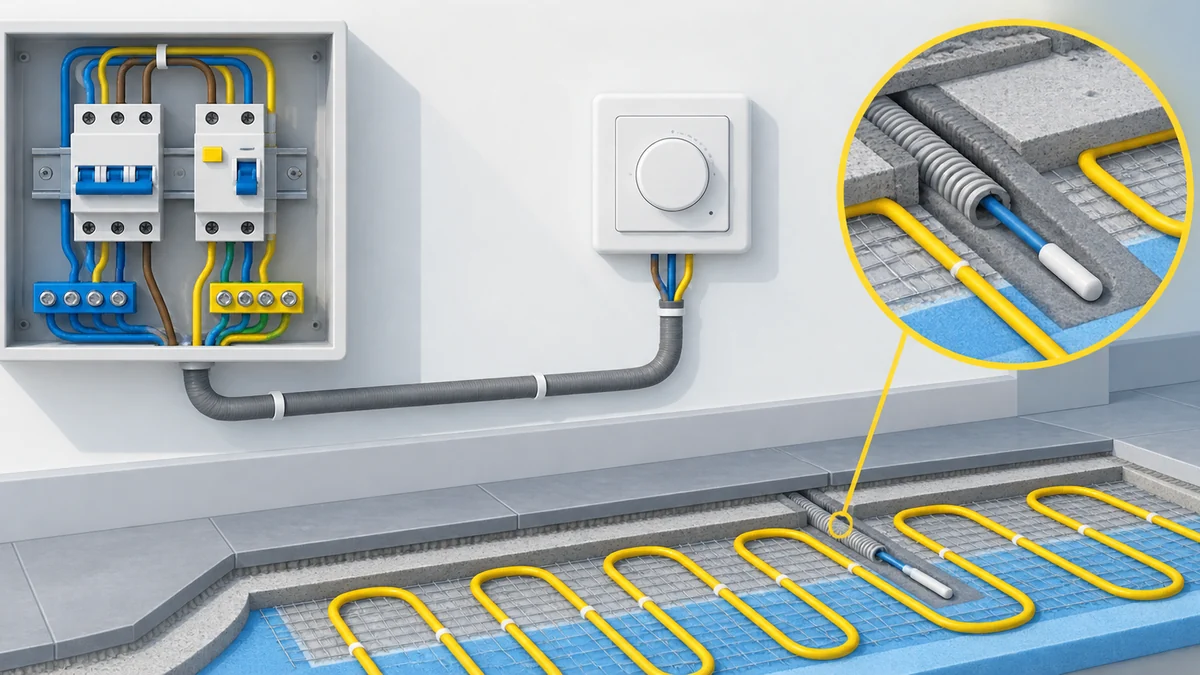

4. Схема подключения: щит, терморегулятор и датчик

От щита отдельная линия приходит к терморегулятору или к распределительной коробке рядом с ним. Через терморегулятор коммутируется нагревательная нагрузка, а датчик пола подключается к его слабому сигнальному входу. Силовые жилы датчика и сетевой кабель нельзя путать: назначение клемм смотрят по маркировке конкретной модели.

Экран нагревательного кабеля подключают к защитному проводнику по инструкции производителя. Датчик укладывают в гофрированную трубку между витками нагревателя, не вплотную к нему и не под мебелью, чтобы его можно было заменить без вскрытия пола. Соединения прячут в доступных для обслуживания местах.

5. Автомат и УЗО: как не перепутать их назначение

Автомат защищает линию от перегрузки и короткого замыкания. Его номинал согласуют с допустимым током кабеля и расчётной нагрузкой. Установка автомата большего номинала «чтобы не выбивало» не увеличивает мощность пола, зато может оставить провод без достаточной защиты.

Нужно ли отдельное УЗО?

Для цепей в помещениях с повышенной влажностью и для нагревательных систем защитное отключение часто выполняют отдельным УЗО или дифавтоматом с током утечки 30 мА, если это предусмотрено проектом и инструкцией оборудования. Рабочий ток УЗО выбирают не меньше тока вышестоящего автомата, а тип устройства проверяют по характеру нагрузки.

Ноль после УЗО нельзя соединять с защитным PE, а нулевые проводники разных групп нельзя смешивать. Ошибки в этих соединениях вызывают ложные отключения или лишают защиту смысла. Перед сборкой полезно сверить компоновку с материалом про схему и сборку электрического щита.

6. Что проверяют до заливки и включения

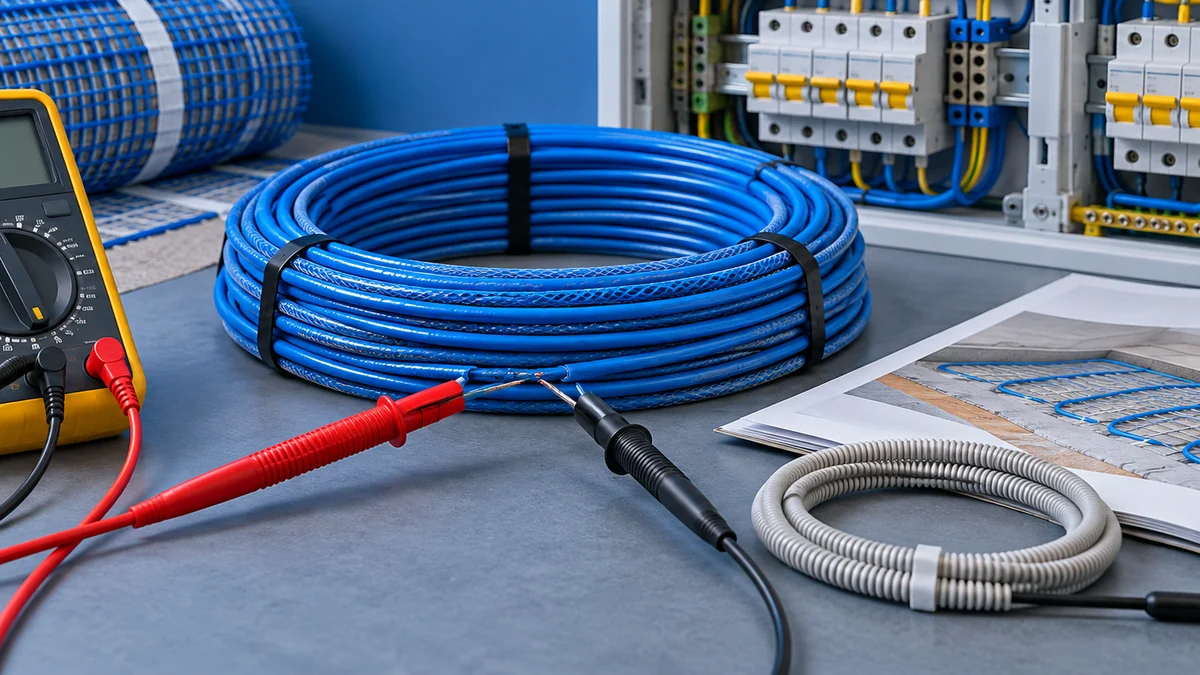

Нагреватель проверяют мультиметром на каждом этапе, до укладки, после фиксации и после заливки. Измеряют сопротивление нагревательной жилы и отсутствие пробоя между жилой и экраном. Значение сравнивают с паспортом, а не с приблизительной цифрой из интернета.

После монтажа проверяют затяжку клемм, соответствие фазного и нулевого проводников, наличие PE, работу кнопки тестирования УЗО и показания датчика. Если устройство отключается сразу после включения, не увеличивайте автомат и не обходите УЗО, сначала ищите причину по цепи.

7. Типичные ошибки при укладке и подключении

Самая частая ошибка, кабель пересекают, укорачивают или укладывают слишком плотными витками. Резистивный нагревательный кабель нельзя укорачивать произвольно: его сопротивление рассчитано на конкретную длину. Также нельзя накрывать активную зону теплоизолирующими предметами, если это запрещено производителем.

Вторая проблема, датчик оказывается рядом с нагревательной жилой или за пределами зоны обогрева. Термостат тогда получает неверную температуру и либо отключает пол слишком рано, либо перегревает покрытие. Ещё одна ошибка, силовую линию прокладывают вместе с проводами датчика без соблюдения требований к разделению.

При ремонте также встречаются слабые клеммы, соединение жил скруткой, отсутствие маркировки и повреждение кабеля крепежом. Перечень опасных решений собран в материале про ошибки самостоятельного ремонта электрики.

8. Как понять причину неисправности

Если пол не нагревается, сначала проверяют наличие питания на входе терморегулятора, настройки режима и показания датчика. Затем отключают линию и измеряют сопротивление нагревательной жилы. Обрыв показывает слишком большое или бесконечное сопротивление, короткое замыкание, значение заметно ниже паспортного.

Почему срабатывает УЗО

Срабатывание УЗО указывает на ток утечки, но не сообщает сразу, где повреждение. Причиной бывают влага в соединении, повреждённая изоляция при укладке, ошибка соединения нулей или неисправность самого оборудования. Проверять нужно по участкам, без повторных включений наугад.

После ремонта полезно выполнить полный перечень измерений и проверить защитные устройства, а не ограничиваться нагревом пола. В списке проверки электрики после ремонта отдельно учитывают розетки, щит, защитный проводник и работу УЗО. Если проблема связана со схемой защиты, посмотрите ошибки подключения автоматов и УЗО.

9. Быстрый выбор по мощности и условиям линии

Ниже приведена не готовая схема для любого объекта, а ориентир для первичной проверки. В таблице показано, какие данные собрать перед покупкой. Номинал автомата и сечение подтверждают расчётом по конкретной трассе и способу прокладки.

Если расчёт показывает пограничное значение, выбирают ближайшее подходящее сечение с учётом условий прокладки, а не уменьшают защиту ради удобства. Для сложной линии с несколькими мощными потребителями схему лучше собрать в щите после проверки нагрузки.

Главный вывод простой: сначала считают площадь укладки, мощность и ток, затем подбирают питающий кабель, автомат и УЗО, и только после этого планируют монтаж. Расчёт ориентировочный, а окончательные параметры сверяют с паспортом системы, проектом и условиями конкретного объекта.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
