Как разместить автоматы и УЗО на DIN-рейке: как разместить автоматы в щите

Чтобы разместить автоматы в щите, сначала распределите линии по защитным аппаратам и только потом выбирайте места на рейках. Удобная раскладка позволяет проследить каждую группу: от УЗО до автомата, кабеля и своей нулевой шины. Красивый ряд без такой связи затрудняет поиск неисправностей.

1. С чего начать: выберите подходящую компоновку

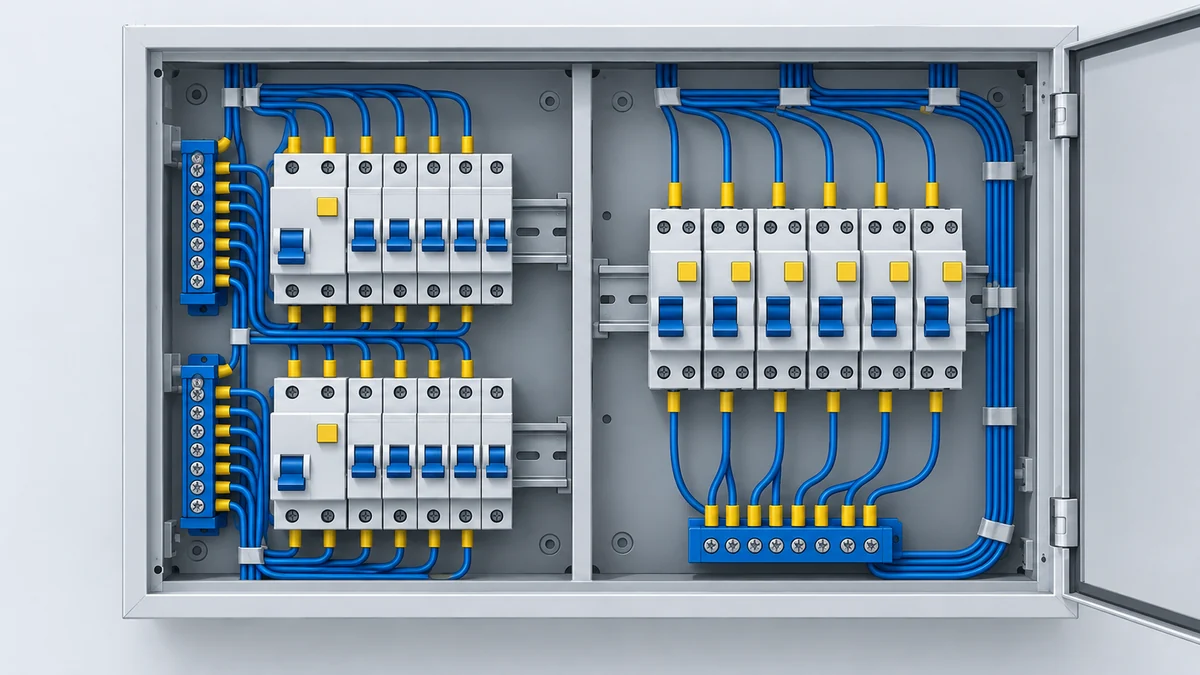

Для небольшой квартиры подойдёт группировка по УЗО: аппарат и относящиеся к нему автоматы располагают рядом. Для большого дома удобнее распределение по этажам или зонам, но границы электрических групп сохраняют. Если стоят дифавтоматы, каждому отходящему кабелю соответствует собственный аппарат.

При замене старого щита начните с проверки кабелей, системы заземления и доступной мощности. Новая раскладка не исправит повреждённую изоляцию или отсутствие защитного проводника. Общий порядок проектирования показан в материале про схему и устройство электрического щита.

2. Что должно быть готово до установки аппаратов?

Нужны перечень линий и однолинейная схема с номиналами защиты. Для каждой линии указывают назначение, кабель, автомат и принадлежность к УЗО. Схема также должна учитывать предусмотренные проектом вводные аппараты и дополнительные устройства.

Сначала нагрузки, потом места

Не объединяйте линии только потому, что их автоматы помещаются рядом. Отдельно оцените мощные приборы, освещение, розеточные группы и потребителей, которым нежелательно отключаться вместе. Ориентир для такого решения, разделение домашней проводки на группы.

Калькулятор сечения поможет предварительно оценить кабель по мощности и длине линии, а также подобрать защиту. Но способ прокладки, условия охлаждения и характеристики аппаратов нужно проверять отдельно. Расчёт носит ориентировочный характер; монтаж и работы под напряжением поручают электрику с допуском, с соблюдением ПУЭ.

3. Нулевые шины: почему им выделяют отдельное место

Для линий после разных групповых УЗО нужны раздельные нулевые шины. Нейтраль каждой линии должна возвращаться через то же УЗО, через которое проходит её фазный проводник. Поэтому место для шин выбирают одновременно с местом для аппаратов.

Границы группы проходят и по нейтрали

Шины удобно располагать так, чтобы принадлежность проводников читалась без длинных пересечений. Их обозначения связывают с маркировкой соответствующих УЗО. Для дифавтоматов путь нейтрали определяет схема конкретного аппарата, общая шина после нескольких дифавтоматов обычно не нужна.

Защитную шину PE размещают с удобным доступом к зажимам, отдельно от изолированных шин N. Особенности такого узла разобраны в материале про разделение нулевой и защитной шин.

4. Как разместить автоматы в щите: порядок по группам

Универсального требования ставить вводной аппарат именно в левый верхний угол нет. Выбирайте расположение по схеме, направлению ввода кабелей и устройству корпуса. Для чтения щита удобно придерживаться одного порядка слева направо.

• Вводные аппараты: в начале понятной последовательности, с доступом к рукояткам и клеммам.
• Групповое УЗО: рядом с автоматами линий, которые оно защищает.
• Отходящие автоматы: последовательными блоками, без перемешивания разных групп УЗО.
• Дифавтоматы: по зонам или назначению линий, с ясным соответствием кабелям.
• Дополнительные устройства: по проекту и схеме изготовителя, а не по оставшемуся месту.

Физическое соседство не задаёт электрическое соединение. УЗО не защищает от перегрузки и короткого замыкания, поэтому нужна согласованная защита автоматом. Разницу аппаратов и принципы сочетания объясняет материал про выбор автоматов и УЗО для линий.

5. Сколько модулей оставить свободными

Считайте ширину по паспортам выбранных устройств, а не только по количеству рукояток. УЗО, дифавтоматы и дополнительные аппараты занимают разное число модулей. Корпус должен вмещать не только их, но и шины, проводники, кабельные вводы.

Резерв привязывайте к планам: кондиционер, водонагреватель или новая наружная линия потребуют собственной защиты. Свободные модули не заменяют пространство для изгиба толстых проводников. Проверьте также глубину корпуса и возможность поставить лицевую панель без давления на проводку.

6. Пошаговая раскладка до подключения

Сначала проверьте расположение на бумаге или в программе, затем сделайте примерку без подключения проводов. Такой порядок помогает заметить тесные участки до сборки. Аппараты и принадлежности выбирают с учётом совместимости с рейкой и корпусом.

1. Выпишите аппараты, их ширину и обозначения на схеме. Отдельно отметьте шины N и PE.
2. Наметьте вводные устройства и границы групп. Учтите, откуда входят питающий и отходящие кабели.
3. Разложите аппараты по рейкам. Оставьте предусмотренный проектом резерв и необходимые изготовителем зазоры.
4. Покажите маршруты фазных, нулевых и защитных проводников. Уберите лишние пересечения.
5. Проверьте место для гребёнок, заглушек, концевых фиксаторов и доступа к зажимам.
6. Сверьте раскладку со схемой и сохраните её для сборки и последующего обслуживания.

Если компоновка требует натягивать проводники или закрывает доступ к шинам, пересмотрите её до монтажа. На этом этапе переставить группу проще, чем переделывать уже оконцованные соединения.

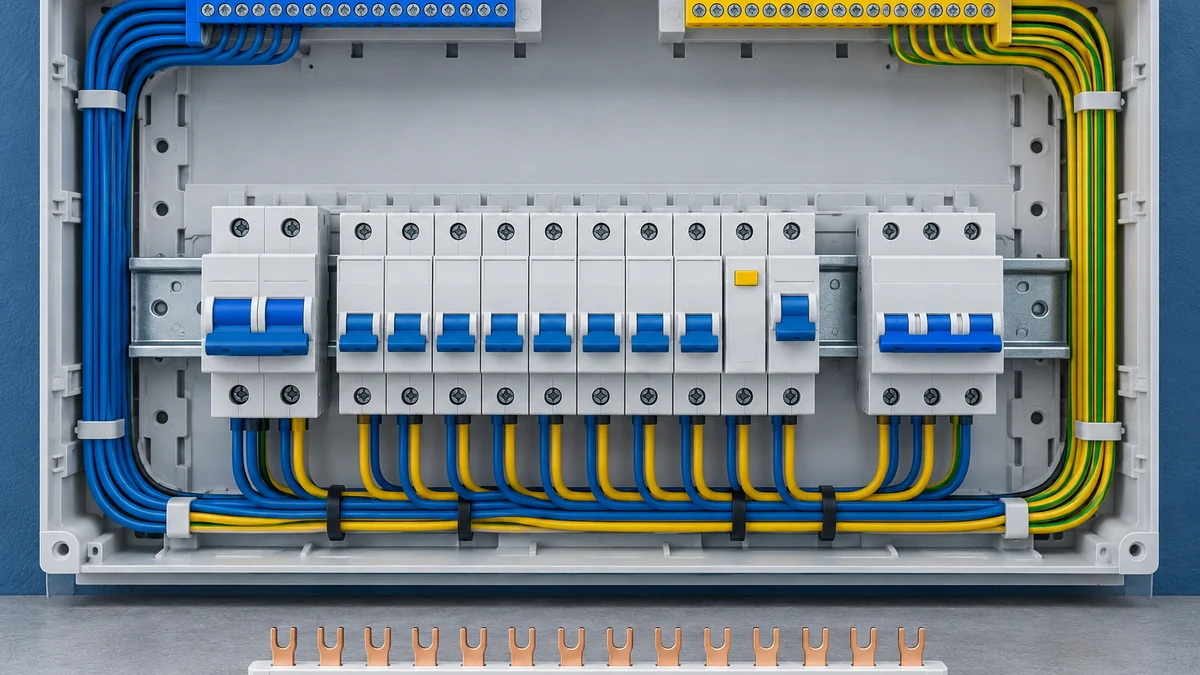

7. Гребёнка и ввод проводов: где возникают ограничения

Соединительная гребёнка подходит только при совместимости с аппаратами по типу контактов, шагу, числу полюсов и допустимому току. Совпадения ширины модулей недостаточно. Случайное сочетание устройств разных серий может не обеспечить надёжного контакта.

Направление питания проверяют по маркировке и инструкции изготовителя. Не переносите правило одного аппарата на весь щит, особенно при наличии электронных устройств. Требования к зажимам и подготовке жил разобраны в инструкции, как подключают автоматический выключатель.

Не планируйте два проводника под один зажим, если изготовитель этого не разрешает. Для распределения питания могут понадобиться отдельные распределительные блоки. Их размеры тоже включают в раскладку.

8. Подписи, которые помогут найти нужную линию

Подписывайте не только автоматы, но и отходящие кабели, УЗО и соответствующие нулевые шины. Обозначения должны совпадать со схемой. Надпись «розетки» мало помогает, если таких групп несколько.

Название должно объяснять назначение

Используйте конкретные подписи: «Кухня, рабочая зона», «Стиральная машина», «Свет, спальни». Не полагайтесь только на положение аппарата: при расширении щита оно может измениться. Приёмы маркировки собраны в инструкции про подписи кабелей и автоматов.

Схему храните в кармане дверцы или рядом со щитом в защищённом виде. После изменений обновляйте её вместе с надписями на панели. Свободные окна лицевой панели закрывают предназначенными для корпуса заглушками.

9. Проверка компоновки перед сборкой

Сверяйте щит со схемой по каждой линии, а не общим взглядом. Особенно внимательно проверьте принадлежность нейтралей и место для соединений. Типичные последствия путаницы показаны в разборе ошибок подключения УЗО и автоматов.

Хорошая раскладка позволяет проследить линию без догадок и обслуживать соединения без разборки соседних групп. Но расположение аппаратов не подтверждает электрическую безопасность: после сборки нужны предусмотренные проверки и измерения. Нажатие кнопки «Тест» на УЗО не заменяет полноценную проверку установки.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
