Как подключить автоматический выключатель в щите

С чего начать: самый быстрый путь

Если нужно подключить автомат в щите для одной готовой линии, самый быстрый путь такой: определить фазный провод, проверить сечение кабеля, подобрать номинал автомата, отключить ввод и установить аппарат на DIN-рейку. После этого фазу заводят на верхний контакт, отходящую линию подключают к нижнему, затем проверяют затяжку и напряжение.

Такой порядок не сработает, если неизвестно, какой кабель проложен, в щите перепутаны ноль и фаза или линия уже имеет повреждение. Нельзя ставить автомат «помощнее», чтобы он не отключался. Сначала разберитесь с кабелем и нагрузкой, для этого пригодится подбор автомата по мощности нагрузки.

Нужны индикатор или двухполюсный указатель напряжения, изолированные отвертки, нож для снятия оболочки и моментная отвертка, если она есть. Обычная отвертка тоже подойдет для небольшой работы, но затягивать винт «до упора» наугад не стоит.

Что проверить до установки автомата

Сначала выясните, что именно защищает новый аппарат. Для розеточной линии обычно проверяют кабель, УЗО или дифавтомат и число жил. Для освещения смотрят на выключатели, распределительные коробки и фактическое сечение отходящего провода.

В однофазном щите автомат разрывает фазный провод. Ноль проходит на нулевую шину, защитный проводник, PE, идет на шину заземления. Если в щите установлен двухполюсный аппарат, через него проходят фаза и рабочий ноль, но PE через автомат не пропускают.

Перед покупкой уточните серию аппарата, число полюсов, характеристику отключения и допустимое сечение жилы в зажиме. Вводной аппарат выбирают отдельно, по схеме электроснабжения и выделенной мощности, а не по желанию получить больше нагрузки, подробнее о задаче рассказано в материале про вводной автомат для дома.

Как выбрать автомат по кабелю: таблица для проверки

Автомат должен отключить линию раньше, чем кабель начнет перегреваться. Поэтому сначала смотрят на сечение и способ прокладки, затем на длительную нагрузку, а уже после выбирают ближайший подходящий номинал из доступного ряда.

Таблица ниже дает только ориентир для распространенной медной кабельной линии в бытовой прокладке. Скрытая прокладка в утеплителе, пучок кабелей, высокая температура и длинная линия могут уменьшить допустимую нагрузку. При сомнениях используйте правила выбора автомата и УЗО и расчет по фактическим условиям.

Эти значения нельзя переносить на алюминиевую проводку или старый кабель с неясным состоянием. Для электроплиты, бойлера, стиральной машины и теплого пола линию считают отдельно, учитывая мощность, длину и режим работы.

Пошагово: как подключить автомат в щите

Ниже порядок для уже собранного однофазного щита, где место на DIN-рейке подготовлено. Если вы меняете вводную схему или собираете щит с нуля, сначала нарисуйте однолинейную схему и согласуйте ее с электриком.

1. Отключите вводной автомат. Если щит общий для нескольких помещений, предупредите всех, кто может включить питание.

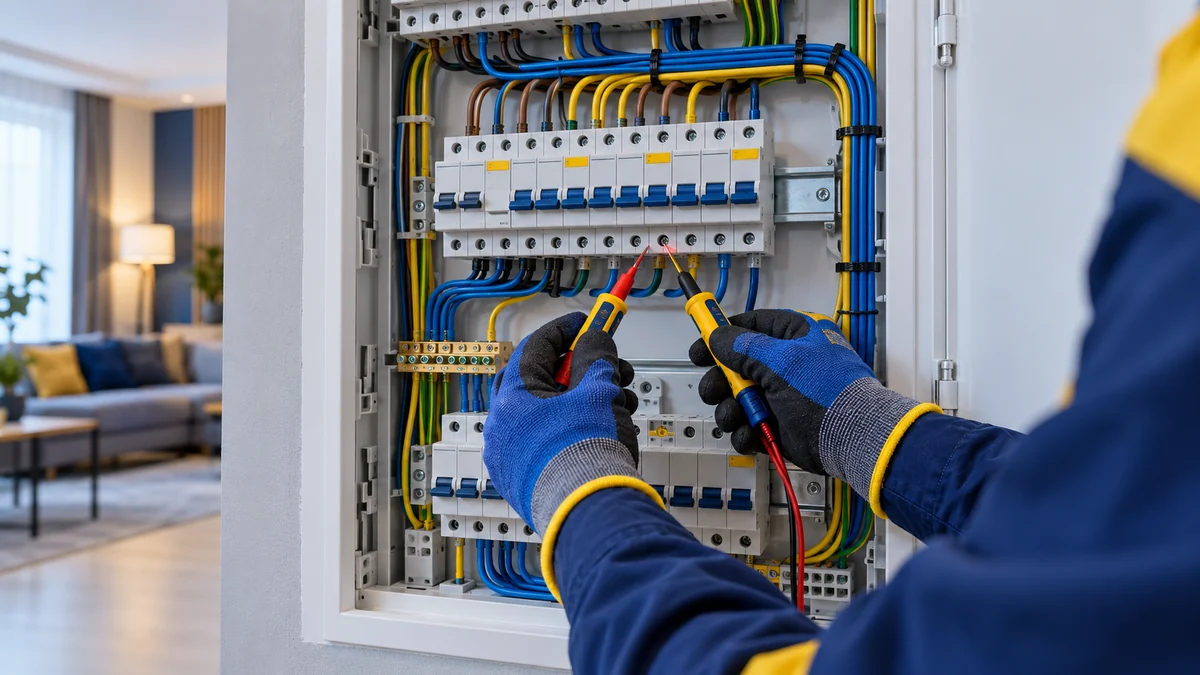

2. Проверьте отсутствие напряжения на входе и выходе аппарата указателем, затем повторите проверку на заведомо рабочем источнике. Не полагайтесь только на погасшую лампу.
3. Установите автомат на DIN-рейку до щелчка. Оставьте место для соседних аппаратов и не натягивайте провод к зажиму.
4. Снимите оболочку кабеля без повреждения изоляции жил. Оголенный участок должен полностью войти в клемму, медь не должна выступать наружу.
5. Фазную жилу входящей стороны подключите к верхнему зажиму, а фазу отходящей линии к нижнему. Ноль и PE заведите на свои шины либо через двухполюсный аппарат по схеме щита.
6. Проверьте маркировку L и N. Если изготовитель допускает питание с любой стороны, это указано на корпусе или в паспорте, но единый порядок подключения в щите лучше сохранять.
7. Затяните зажимы с усилием из инструкции к аппарату. Уберите из щита обрезки изоляции, установите крышки и только потом подайте питание.
8. Включите ввод и новый автомат по очереди. Измерьте напряжение на линии, затем включите нагрузку и посмотрите, нет ли нагрева, запаха или потрескивания.

У большинства модульных автоматов питание сверху считают удобным и понятным правилом. Если маркировка на конкретной модели отличается, ориентируйтесь на нее, а не на привычку.

Что нельзя делать внутри щита

Самая частая ошибка, закрутить в один автомат две жилы разного сечения. Так одна жила может зажаться хорошо, а вторая останется слабой. Используйте клемму, рассчитанную на нужное число проводов, или отдельные соединители и перемычки по схеме.

Не зажимайте в автомате участок жилы с поврежденной изоляцией, не оставляйте слишком длинную оголенную медь и не заводите под винт наконечник, который туда не предусмотрен. Алюминий и медь соединяют только подходящим способом, прямой контакт в обычной клемме быстро создает проблемы.

Если автомат выбивает сразу после включения, не включайте его многократно. Причиной может быть короткое замыкание, ошибка в подключении, неисправный прибор или слишком большой пусковой ток. Алгоритм проверки собран в материале о срабатывании автомата при включении нагрузки.

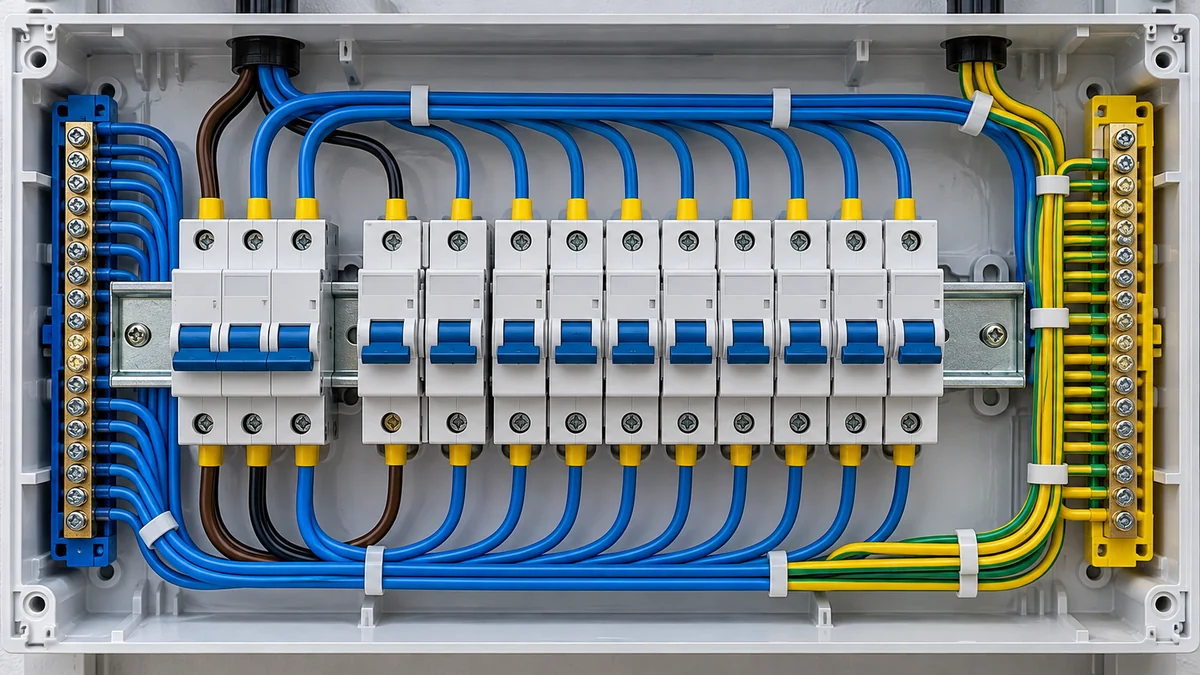

Проверка после включения и порядок в щите

После подачи питания проверьте, что автомат включается без треска и запаха. Через несколько минут работы мощной нагрузки осторожно оцените корпус и соседние соединения по признакам нагрева, не касаясь оголенных частей. Сильный нагрев, потемнение пластика или запах требуют немедленного отключения.

Если рядом стоит УЗО, оно защищает человека от утечки, а автомат защищает линию от перегрузки и короткого замыкания. Кнопку TEST на УЗО нажимают при поданном питании, после срабатывания аппарат должен вернуть рычаг в рабочее положение. Порядок такой проверки описан в инструкции как проверить УЗО кнопкой TEST.

Проверьте также, не объединены ли после УЗО нулевая и защитная шины. Такое соединение может вызывать ложные отключения и лишать защиту смысла. В многорядном щите заранее оставляют место для расширения, а групповые аппараты ставят в понятной последовательности, как показано в материале о размещении автоматов и УЗО на DIN-рейке.

Как подписать линию и избежать ошибок позже

Подпишите каждый отходящий кабель и автомат: «кухня, розетки», «бойлер», «свет 1 этаж». Надпись должна оставаться читаемой после закрытия крышки, а номер на автомате должен совпадать со схемой.

Проверяйте подписи включением одной линии за раз. Если отключение автомата гасит не то помещение, которое указано на этикетке, исправьте маркировку и разберитесь с трассировкой кабеля. Практичный способ описан в материале о маркировке кабелей и автоматов в щите.

• Не увеличивайте номинал автомата без проверки сечения и способа прокладки кабеля.
• Не подключайте рабочий ноль линии к чужой нулевой шине после УЗО.
• Не используйте автомат как обычный выключатель для частого управления нагрузкой.
• Не оставляйте запас провода настолько коротким, что повторное подключение станет невозможным.
• Не закрывайте щит, пока не проверены затяжка, маркировка и работа защитных устройств.

Для сложного щита полезно отдельно проверить селективность, чтобы при аварии отключалась ближайшая к повреждению защита, а не весь дом. Как это оценивают, описано в материале о селективности автоматов в домашней сети.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
