Селективность автоматов в домашней электросети

Селективность автоматов: что чаще всего путают

Селективность автоматов означает, что при коротком замыкании или перегрузке отключается аппарат, расположенный ближе к месту неисправности. Например, при аварии в розеточной группе должен отключиться её автомат, а не вводной аппарат на весь дом.

Чаще всего путают три вещи: селективность и резервирование, номинал автомата и его отключающую способность, а также автомат и УЗО. Автомат защищает кабель от сверхтока, УЗО реагирует на ток утечки, поэтому один аппарат не заменяет другой. Базовые принципы выбора собраны в материале об автоматах и УЗО для домашнего щита.

Как работает селективность в щите

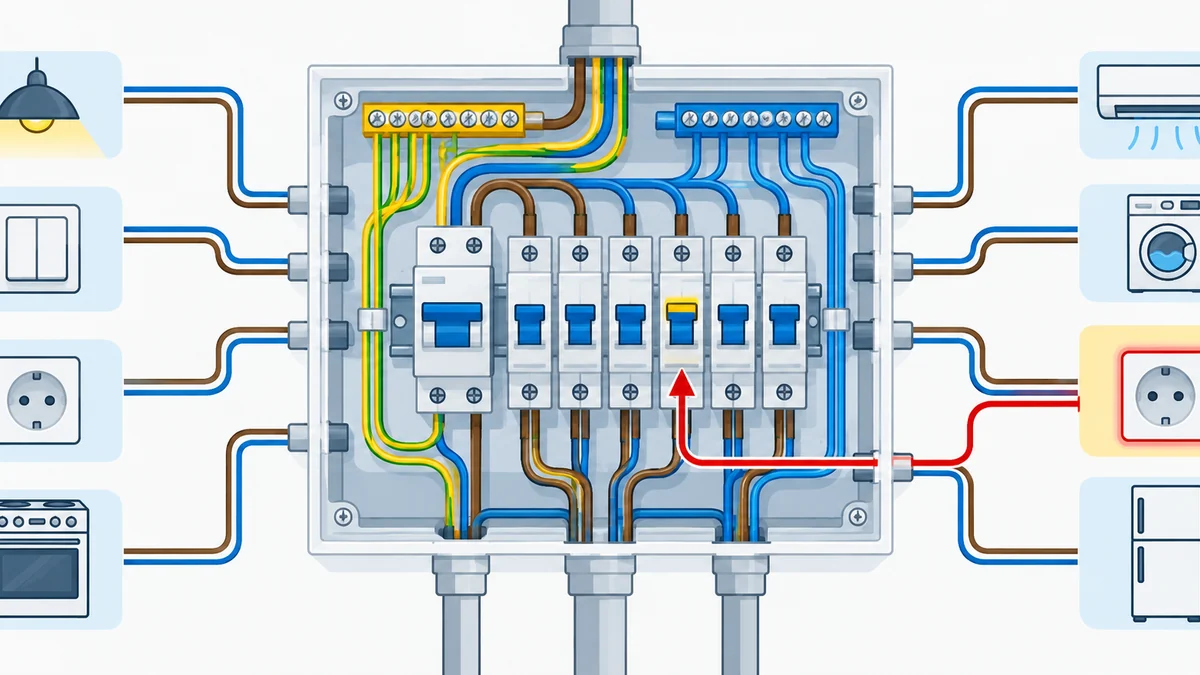

В обычной квартире последовательно стоят вводной автомат и несколько групповых. При коротком замыкании ток проходит через оба аппарата. Оба могут увидеть одну и ту же аварию, но правильно подобранная пара должна заставить групповую защиту отключиться раньше.

На практике селективность зависит от нескольких параметров: номинального тока, времятоковой характеристики, предельного тока отключения, конструкции конкретной серии и величины короткого замыкания. Поэтому правило «вводной автомат на два номинала больше» помогает только как грубая проверка, но не даёт гарантии.

У бытовых автоматов полная селективность во всём диапазоне токов короткого замыкания встречается не всегда. Производитель может указывать селективность только для определённой пары аппаратов и до определённого тока, поэтому таблица согласования из каталога полезнее универсального совета.

Почему номиналы автоматов не выбирают только по мощности

Номинал автомата ограничен допустимым током кабеля и способом его прокладки. Если линия выполнена кабелем с меньшим сечением, установка автомата «помощнее», чтобы он не отключался от чайника и обогревателя, повышает риск перегрева проводников.

Связь между кабелем и автоматом

Сначала определяют нагрузку группы, длину линии, материал жил, способ прокладки и сечение. Затем выбирают защиту, которая отключит опасный ток раньше, чем кабель нагреется сверх допустимого. Для предварительной проверки можно использовать схему разделения электропроводки на группы, а расчёт сечения сверить калькулятором сайта.

Если на одной линии стоят розетки кухни, бойлер и стиральная машина, проблема обычно не в «плохой селективности», а в слишком большой или неправильно разделённой нагрузке. Разнести потребителей по группам часто полезнее, чем менять номиналы автоматов.

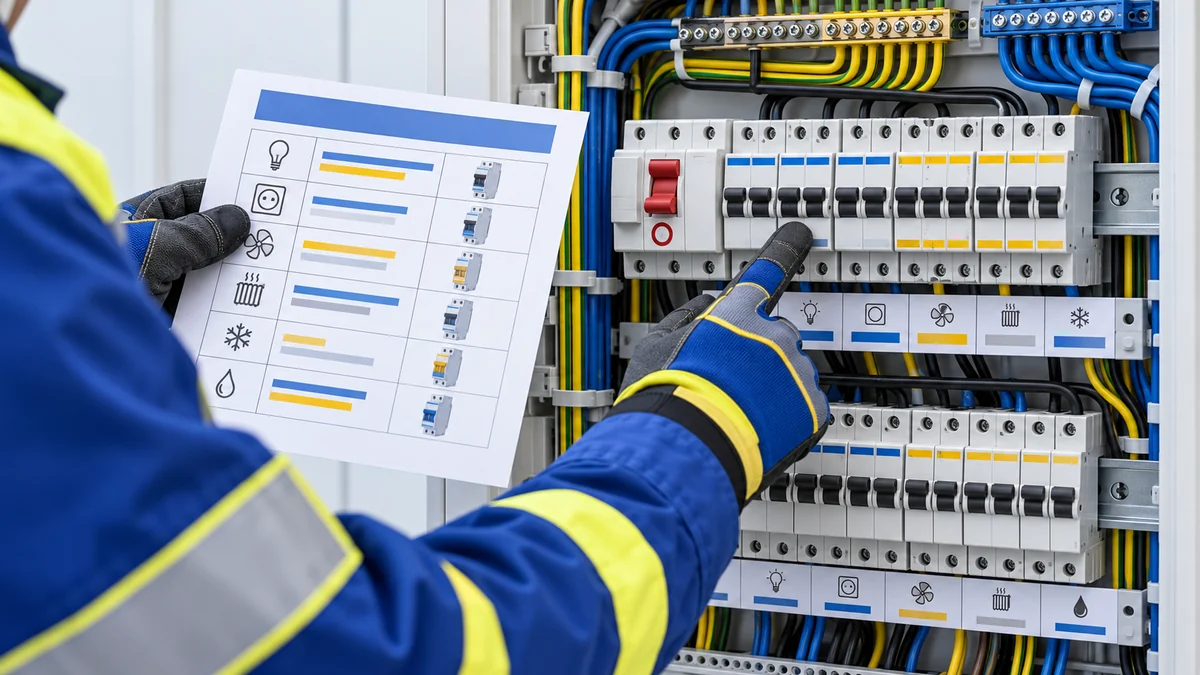

Как проверить селективность автоматов по шагам

Проверка начинается с документов и маркировки, а не с отключения аппаратов под нагрузкой. На корпусах записывают серию, номинал, характеристику и отключающую способность, после чего сравнивают аппараты между собой.

1. Нарисуйте цепочку от ввода до конечного потребителя: вводной автомат, УЗО или дифавтомат, групповой автомат, кабель и нагрузка.
2. Сверьте номинал каждого автомата с сечением и способом прокладки соответствующей линии. Для неизвестной проводки сначала нужна проверка, а не увеличение номинала.
3. Определите характеристики автоматов, например B или C, и найдите в документации производителя таблицу селективности для конкретной пары.
4. Проверьте, не требуется ли селективное УЗО с задержкой перед обычными УЗО групп. При этом селективность автоматов и селективность УЗО оцениваются отдельно.
5. Нанесите на дверцу щита назначение групп и номиналы. После монтажа проверьте работу защитных устройств измерениями, а не случайным коротким замыканием.

Если маркировка стёрта, автоматы разных производителей смешаны, а схема отсутствует, точный ответ по селективности без измерений и каталогов невозможен. При проверке уже смонтированного щита не открывайте токоведущие части самостоятельно: монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.

Когда нужна селективность УЗО, а не только автоматов

УЗО отключается при дифференциальном токе, то есть когда часть тока уходит не по рабочему нулю. При утечке в бойлере, стиральной машине или повреждённом кабеле могут сработать несколько УЗО, если они стоят последовательно и не согласованы.

Для верхнего аппарата иногда применяют тип S, то есть устройство с временной задержкой. Но его нельзя ставить вместо защиты от сверхтока, если перед ним нет автомата или подходящего дифавтомата. Подбор чувствительности и схемы описан в материале о выборе УЗО для квартиры и частного дома.

Защитный проводник, рабочий ноль и нейтраль после УЗО также должны быть подключены без ошибок. В квартире нельзя использовать случайную металлическую конструкцию как замену PE, подробнее это разобрано в материале о безопасном заземлении в квартире.

Ошибки, из-за которых селективность не работает

Первая ошибка, установка одинаковых автоматов последовательно в надежде, что отключится нижний. При сильном коротком замыкании может сработать любой из них или оба сразу. Вторая, установка автомата с большим номиналом без проверки кабеля и расчётного тока короткого замыкания.

Третья ошибка, перенос нулей между группами после УЗО. Внешне всё может работать, но аппарат будет отключаться без понятной причины. Ещё одна проблема, неверное подключение входа и выхода, особенно когда мастер ориентируется только на положение рычажка. Перед проверкой полезно сверить типовые ошибки подключения автоматов и УЗО.

Как селективность связана с устройством домашней сети

Селективность проще обеспечить в щите, где линии разделены по назначению: освещение, розетки комнат, кухня, санузел, мощные стационарные приборы. Когда весь дом посажен на один автомат, селективности между группами нет, даже если аппарат качественный.

При покупке квартиры сначала полезно понять, какие кабели и защитные устройства скрыты за стенами. Для этого пригодится проверка электропроводки перед покупкой квартиры. В частном доме отдельно оценивают ввод, щит, контур заземления и линии во влажные помещения.

• Вводной аппарат должен соответствовать выделенной мощности и параметрам вводной линии, а не желанию подключить больше приборов.
• Каждая группа получает защиту по своему кабелю и нагрузке, без общего нуля после разных УЗО.
• Мощные приборы планируют отдельными линиями, если это требуется их мощностью и условиями подключения.
• Бойлер и другие приборы во влажной зоне подключают с защитой от утечки и защитным проводником. Вопрос заземления бойлера отдельно разобран в инструкции для ванной комнаты.

После такого разделения авария в одной линии реже оставляет без света и розеток весь дом. Но точное согласование аппаратов всё равно зависит от их моделей и данных сети.

Нужна ли полная селективность в квартире

В небольшой квартире обычно стремятся к практичной селективности: неисправная линия отключается отдельно, а вводной аппарат сохраняет питание остальных групп. Полная селективность при любом возможном токе короткого замыкания может потребовать аппаратов одной серии, расчёта сети и дополнительных затрат.

Если производитель не даёт таблицу координации, корректнее говорить о предполагаемой, а не гарантированной селективности. Даже правильно подобранные номиналы не отменяют проверку затяжки соединений, измерение петли фаза-ноль и испытание УЗО специалистом.

Вывод: что проверить в готовом щите

В готовом щите сначала сверяют схему групп, затем маркировку кабелей и автоматов, после этого проверяют таблицу согласования конкретных аппаратов. Отдельно смотрят УЗО, нулевые шины и защитный проводник. Если хотя бы один элемент неизвестен, селективность нельзя подтверждать только по положению рычагов.

Практический критерий простой: авария в одной линии не должна без причины отключать исправные группы, а защита не должна позволять кабелю перегреваться. Такой результат получают расчётом, правильным монтажом и измерениями, а не заменой автомата на больший номинал.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
