Заземление в квартире: что можно сделать безопасно

Почему заземление в квартире нельзя оценить по розетке

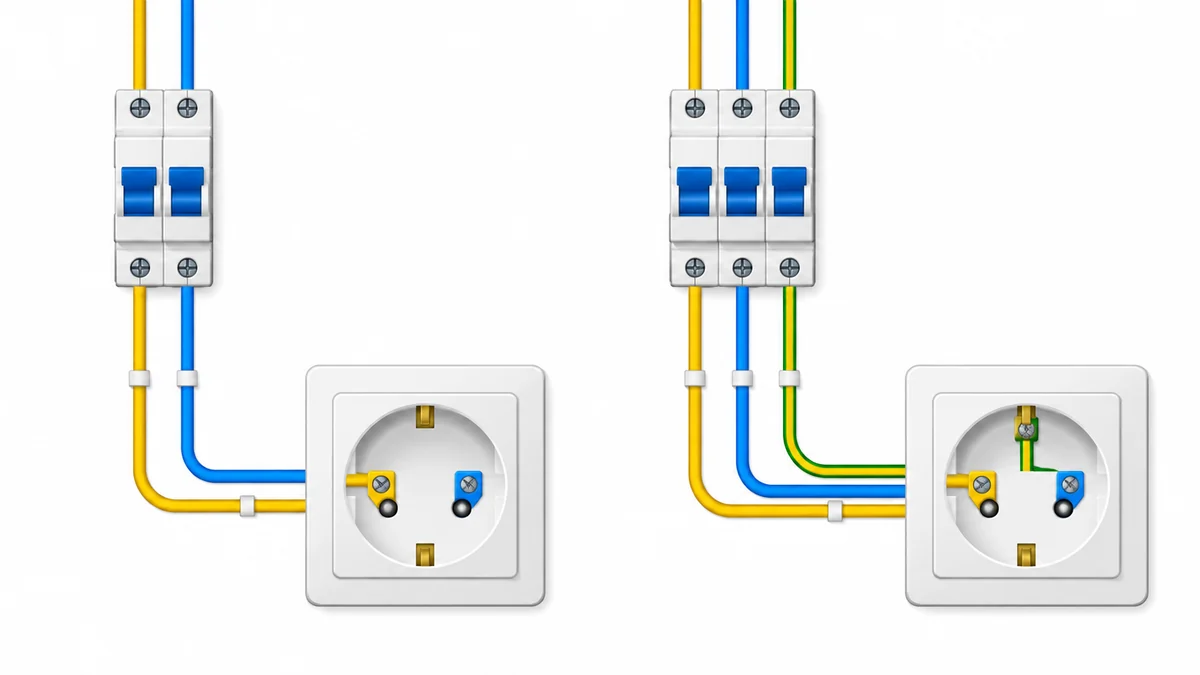

Заземление в квартире нередко существует только внешне: розетки уже заменили, а проводка осталась двухпроводной. Защитные контакты на лицевой панели ничего не доказывают. Даже третий провод может заканчиваться в коробке, не доходя до защитной шины.

Начните с документов на электроснабжение дома и обращения в управляющую организацию. Попросите электрика установить, какая система используется в здании и куда фактически подключён защитный проводник вашей квартиры.

• Уточните, модернизировали ли стояки и вводное устройство дома, а не только квартирный щит.
• Сообщите электрику, если корпус техники щиплет током или защита отключается без понятной причины.
• Сохраните схему щита и результаты измерений: при следующем ремонте они полезнее фотографии розетки.

Какие 3 ситуации встречаются при ремонте

Решение зависит не от возраста розеток, а от устройства сети. Внешне похожие квартиры могут получать питание по разным схемам, особенно если ремонт стояков шёл поэтапно.

Обозначение PE относится к защитному проводнику, N к рабочему нулю, PEN к совмещённому проводнику. Принцип разделения функций показан в разборе системы TN-C-S и её ограничений. Переносить схему частного дома в квартирный щит без обследования нельзя.

Где заканчивается ваша квартира и начинается сеть дома

Надёжный PE должен быть частью предусмотренной системы здания, а не отдельным проводом к случайной металлической детали. Этажный щит, корпус шкафа или шина внутри него не становятся подходящей точкой подключения только потому, что они металлические.

При обследовании проверяют назначение шин, состояние соединений и питающего проводника. Если дом использует старую систему с PEN, возможность его разделения определяют по схеме, сечению и состоянию сети. Ошибка на общем участке затрагивает не только вашу квартиру.

Самодельный провод из окна к штырю во дворе тоже не решает задачу автоматически. Для отдельного заземлителя нужны проектное решение, согласования и проверка защиты. Чем такая система отличается от случайного электрода, объясняет материал об устройстве и проверке заземления дома.

Что нельзя использовать вместо защитного проводника

Перемычка между нулём и землёй

Соединять рабочий ноль с защитным контактом в розетке нельзя. При обрыве нуля выше по линии корпус подключённого прибора может оказаться под опасным напряжением. Исправная работа техники до аварии не подтверждает безопасность такой схемы.

Штатное разделение PEN и перемычка в розетке решают принципиально разные задачи. В материале о том, как разделяют нулевую и защитную шины, речь идёт об условиях для такого решения, а не о разрешении соединить любые две клеммы.

Трубы, батареи и арматура

Водопровод, отопление и газовые трубы нельзя использовать вместо PE. Пластиковая вставка нарушает непрерывность трубопровода, а ток повреждения может создать опасность для соседей. Соединения металлических коммуникаций в системе уравнивания потенциалов выполняют по схеме здания.

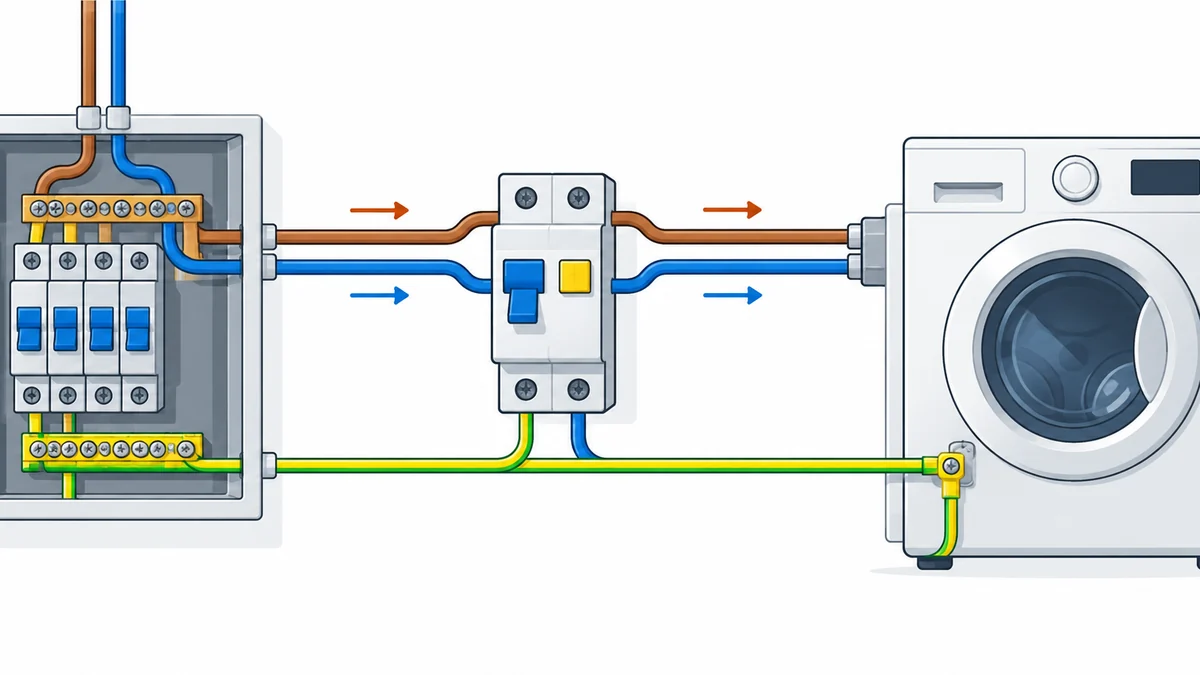

Поможет ли УЗО без земли?

УЗО может снизить риск поражения током и в двухпроводной линии, но защитный проводник оно не заменяет. Аппарат сравнивает токи в рабочих проводниках и отключает питание при достаточной утечке. Обычный автомат реагирует на перегрузку и короткое замыкание, а не на любую опасную для человека утечку.

Без PE повреждённый корпус может оставаться под напряжением до появления пути утечки, в том числе через человека. Поэтому установка УЗО не делает неисправный прибор безопасным. Выбор между отдельными аппаратами и комбинированной защитой разобран в материале об отличиях УЗО и дифавтомата.

Порядок действий до отделки стен

До покупки кабеля выясните, откуда можно получить проверенный PE. Иначе после отделки выяснится, что новая проводка есть, а законной и технически подходящей точки подключения нет.

1. Запросите у управляющей организации сведения о системе электроснабжения и выполненной реконструкции.
2. Закажите обследование ввода, этажного и квартирного щитов. Попросите зафиксировать обнаруженные дефекты.
3. Согласуйте схему линий, защиту и способ подключения PE. При отсутствии такой возможности отдельно определите временные меры.
4. Проложите кабели по согласованной схеме до чистовой отделки, сохранив фотографии трасс и соединений.
5. После монтажа получите результаты осмотра и электрических измерений, затем подписанную схему щита.

Сечение выбирают по нагрузке, длине, способу прокладки и условиям защиты. «Калькулятор сечения» поможет предварительно оценить кабель и аппараты, а материал о выборе кабеля для квартирной проводки поможет составить задание электрику.

Расчёт остаётся ориентировочным. Монтаж и работы под напряжением поручайте электрику с допуском, с соблюдением ПУЭ.

Новая проводка при старом стояке

При капитальном ремонте разумно предусмотреть отдельную защитную жилу для будущего подключения. Но неподключённая жила не создаёт заземление: до завершения согласованной схемы её концы изолируют и маркируют. Подключать её к рабочему нулю ради временного решения нельзя.

Выбор сечения и способа прокладки защитного проводника зависит от устройства линии и требований к механической защите. Ориентиры собраны в разборе выбора провода для защитного заземления. Просто протянуть тонкую жилу рядом с готовым кабелем недостаточно.

Для промежуточного периода электрик оценивает состояние изоляции, соединений и возможность дифференциальной защиты. Использование приборов, которым по инструкции нужен PE, без такого подключения нельзя считать безопасным только благодаря новому автомату.

Как принять работу без опасных опытов

Попросите показать не только щит, но и результаты проверки защитной цепи. Электрик проверяет её непрерывность, сопротивление изоляции, работу УЗО и условия автоматического отключения с учётом системы сети. Индикаторная отвёртка и простой розеточный тестер не заменяют эти измерения.

Отдельного внимания требуют старые ответвления и переходы между проводниками. Способ соединения должен соответствовать материалу, сечению и числу жил; подробнее об этом в разборе безопасных соединений кабелей разного сечения. Скрутка под изолентой не подтверждает надёжность защитной цепи.

Когда ремонт нужно остановить

Отложите подключение, если мастер предлагает землю на батарею, перемычку в розетке или обещает проверить всё лампочкой между фазой и корпусом. То же относится к нагреву соединений, запаху гари и следам оплавления в щите. Такие признаки требуют устранения причины, а не замены лицевых панелей.

Безопасный результат складывается из проверенной системы здания, исправного PE и правильно подобранной защиты. Если первый пункт пока недоступен, честно зафиксируйте ограничение и согласуйте дальнейшие работы, не выдавая временные меры за полноценное заземление.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
