Как измерить напряжение в розетке мультиметром

Как измерить напряжение в розетке: быстрый порядок

Быстрее всего измерить напряжение в розетке исправным мультиметром, рассчитанным на бытовую электросеть. Но при треске, запахе гари, нагреве или разбитом корпусе этот путь не подходит: розеткой не пользуются, линию отключают штатным автоматом, если к щиту безопасно подойти.

Проверку проводят только в сухом месте, сухими руками, без вскрытия розетки. Монтаж и работы под напряжением поручайте электрику с допуском, с соблюдением ПУЭ. Если назначение гнёзд и режимов прибора непонятно, не учитесь на действующей сети.

1. Осмотрите розетку, корпус прибора и изоляцию проводов. Повреждённые щупы не используйте.
2. До подключения к розетке вставьте чёрный провод в COM, красный в гнездо V. Выберите V~ и предел выше ожидаемых 230 В, например 600 или 750 В.
3. Держите щупы за изолированные рукоятки, пальцы оставьте за защитными упорами. Введите наконечники в два рабочих отверстия розетки, не касаясь заземляющих контактов.
4. Дождитесь устойчивого показания, запишите число и единицы измерения. Не поворачивайте переключатель, пока щупы находятся в розетке.
5. Извлеките щупы за рукоятки, затем выключите прибор. Не тяните за провода.

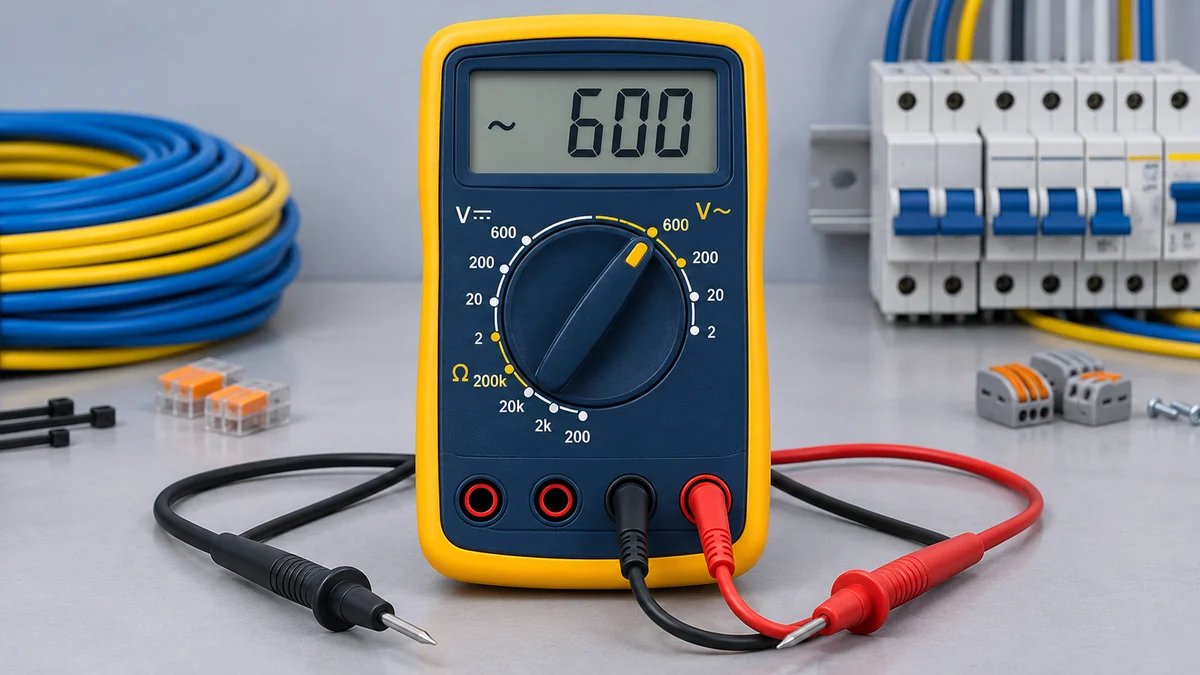

Что выбрать на переключателе и куда вставить провода?

Нужен режим переменного напряжения: V~, ACV или V с волнистой линией. Обозначение V с прямой линией относится к постоянному напряжению и для этой проверки не подходит. У прибора с автоматическим выбором диапазона всё равно нужно выбрать переменное напряжение.

Красный провод подключают к входу измерения напряжения, обычно с буквой V, чёрный к COM. При ручном выборе диапазона начинают с предела выше сетевого напряжения. Предел 200 В для сети 230 В мал, а режимы сопротивления и прозвонки на включённой розетке опасны.

Для домашней сети выбирайте прибор и щупы подходящей категории измерений, например CAT III 600 V, от производителя с понятной документацией. Одна надпись на дешёвом корпусе не гарантирует защиту. Типичные последствия неверного подключения разобраны в материале про опасные ошибки при ремонте электрики.

Перед касанием: 5 проверок рабочего места

Сначала освободите место перед розеткой и обеспечьте свет. Не проверяйте её, стоя на мокром полу, держась за трубу или наклонившись над раковиной. Дети и животные не должны находиться рядом.

• Крышка розетки целая, без копоти и следов плавления.
• Провода щупов без трещин, оголённых участков и ненадёжных соединений.
• На рукоятках есть защитные упоры, открытая часть наконечников минимальна.
• Прибор не показывает разряженную батарею и не имеет повреждений.
• Шторки розетки открываются штатно, без усилия и посторонних предметов.

Если щупы не входят в розетку со шторками, не раздвигайте их отвёрткой и не снимайте крышку под напряжением. Нужны совместимые щупы либо подходящий измерительный адаптер. Общие границы самостоятельной проверки есть в разделе безопасность домашней электрики.

Показания на экране: норма, ноль и перегрузка

В однофазной бытовой сети ориентир номинального напряжения составляет 230 В. При допустимом отклонении ±10% границы составляют 207-253 В, но одиночный замер не заменяет оценку качества электроснабжения. Для спорных случаев нужны длительная регистрация и проверка условий измерения.

Скачущие цифры бывают при плохом контакте щупа, нестабильном питании или неисправности прибора. Не раскачивайте наконечники внутри розетки. Небольшие изменения последнего разряда сами по себе ещё не указывают на неисправность проводки.

Ноль на дисплее не доказывает обрыв

При нулевом показании сначала извлеките щупы и проверьте режим, гнёзда и состояние прибора. Затем посмотрите положение автомата и наличие питания в других помещениях. Не включайте повторно защиту, которая сразу отключается.

Напряжение между рабочими контактами может отсутствовать при обрыве нейтрали, хотя фазный контакт остаётся опасным. Поэтому ноль на экране не разрешает снимать крышку и касаться проводов. Отсутствие напряжения перед ремонтом проверяют отдельно подходящим указателем с контролем его исправности.

Если не работает одна розетка, а соседние исправны, место повреждения по одному замеру не определить. Дальнейшую диагностику выполняют после безопасного отключения линии. Порядок поиска описан в инструкции как найти обрыв провода без вскрытия всей стены.

При каких признаках проверку прекращают

Запах нагретого пластика, искры, дым, треск или потемнение корпуса требуют остановки, а не повторного замера. Не проверяйте температуру контактов пальцами и не вытаскивайте оплавленную вилку под нагрузкой. Сначала отключают соответствующую линию, если это можно сделать безопасно.

При дыме или возгорании не подходите к опасному участку и вызывайте экстренную помощь по номеру 112. Электрооборудование под напряжением нельзя тушить водой. Повреждённую розетку не возвращают в работу только потому, что после остывания она снова показывает нормальное напряжение.

О чём обычный замер не расскажет

Нормальное напряжение без нагрузки не доказывает, что клеммы затянуты, кабель выдержит обогреватель, а защита исправна. Мультиметр потребляет очень небольшой ток, поэтому плохое соединение иногда не проявляется. Не подключайте мощную нагрузку специально к подозрительной розетке.

Также нельзя подтвердить исправность заземления только измерением напряжения между фазой и защитным контактом. Ограничения метода разобраны в материале про проверку заземления и возможности мультиметра. Для оценки защитной цепи нужны другие измерения.

УЗО проверяют отдельно: кнопка «Тест» помогает проверить механизм отключения, но не заменяет инструментальные испытания. Материал и состояние проводки тоже оценивают отдельно от напряжения, особенно при соединениях медного и алюминиевого кабеля.

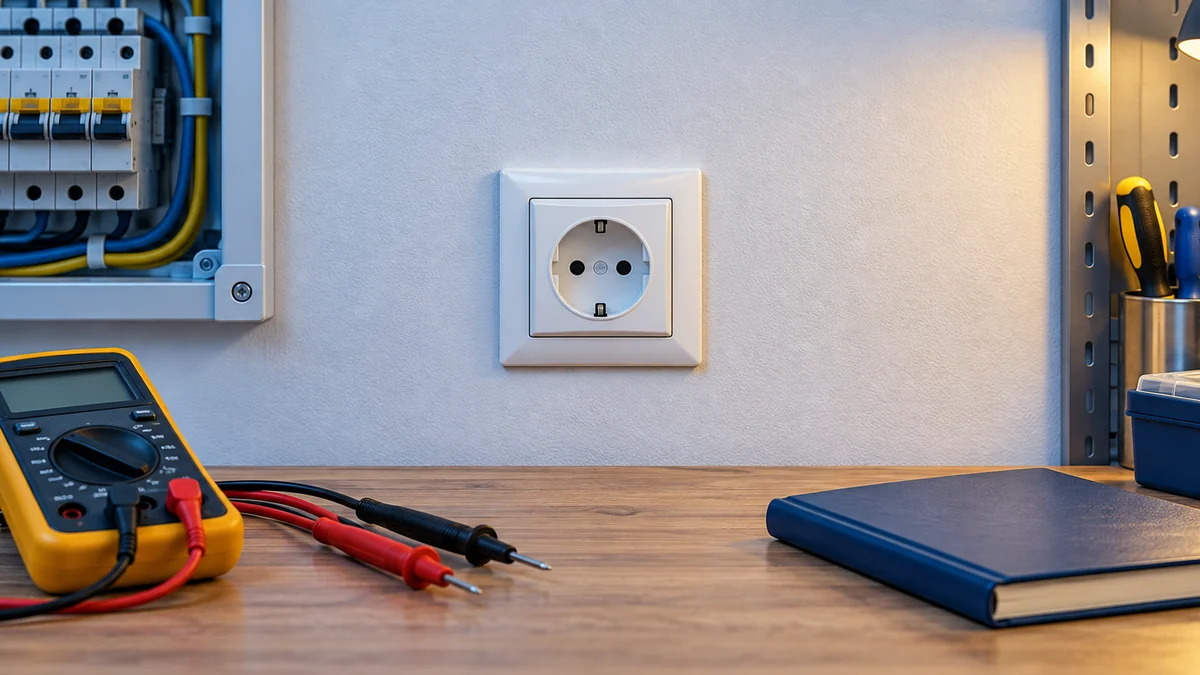

После проверки запишите результат для электрика

Запишите комнату, конкретную розетку, дату, время и показание с единицей В. Добавьте, какие приборы уже работали в этот момент и были ли жалобы на мигание света. Такие записи полезнее сообщения «иногда что-то скачет».

После ремонта одного замера недостаточно для приёмки проводки. Согласуйте с мастером перечень проверок электрики после ремонта, включая защитные проводники, изоляцию и аппараты защиты. Результаты измерений должны относиться к конкретным линиям.

Практический вывод: мультиметр отвечает на вопрос о напряжении между двумя точками в момент проверки. Безопасность всей линии подтверждают не одной цифрой, а набором проверок.

Расчёт ориентировочный. Монтаж и работы под напряжением выполняет электрик с допуском, по ПУЭ.
